梯形图（Ladder Diagram）程序设计语言举例介绍
梯形图程序设计语言是最常用的一种程序设计语言。它来源于继电器逻辑控制系统的描述。在工业过程控制领域，电气技术人员对继电器逻辑控制技术较为熟悉，因此，由这种逻辑控制技术发展而来的梯形图受到了欢迎，并得到了广泛的应用。梯形图与操作原理图相对应，具有直观性和对应性；与原有的继电器逻辑控制技术的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，因此，应用时，需与原有继电器逻辑控制技术的有关概念区别对待。LAD图形指令有3个基本形式：
（1）触点：
触点符号代表输入条件如外部开关，按钮及内部条件等。CPU运行扫描到触点符号时，到触点位指定的存储器位访问（即CPU对存储器的读操作）。该位数据（状态）为1时，表示“能流”能通过。计算机读操作的次数不受限制，用户程序中，常开触点，常闭触点可以使用无数次。
（2）线圈：
线圈表示输出结果，通过输出接口电路来控制外部的指示灯、接触器等及内部的输出条件等。线圈左侧接点组成的逻辑运算结果为1时，“能流”可以达到线圈，使线圈得电动作，CPU将线圈的位地址指定的存储器的位置位为1，逻辑运算结果为0，线圈不通电，存储器的位置0。即线圈代表CPU对存储器的写操作。PLC采用循环扫描的工作方式，所以在用户程序中，每个线圈只能使用一次。
（3）指令盒：指令盒代表一些较复杂的功能。如定时器，计数器或数学运算指令等。当“能流”通过指令盒时，执行指令盒所代表的功能。

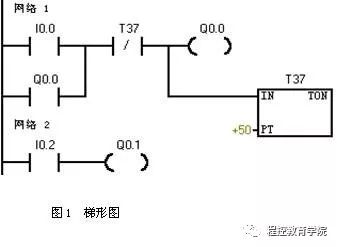

梯形图按照逻辑关系可分成网络段，分段只是为了阅读和调试方便。在举例中将网络段省去。图1是梯形图示例。
