西门子plc s7-200通讯设置(西门子plc200与电脑通讯怎么设置)

发布时间:2022-02-11
来源:西门子plc培训
点击:8291

西门子plc200与电脑通讯怎么设置

1、首先打开PG/PC接口页面,点击“添加/删除”功能;

2、然后设置访问点命名为“S7-1200”,点击“添加”;

3、然后再下方的窗口中就会出现刚刚创建的S7-1200;

4、返回PG/PC接口页面,在下方的窗口中选择“PLCSIM.TCPIP.1”;

5、接下来打开WINCC项目管理器页面,选择“变量管理”;

6、然后再变量管理的子菜单中找到“OMS”条例,右键选择“新建连接”;

7、在新建的S7-1200项目中,右键选择“连接参数”;

8、激活WINCC,确保处于连接成功状态就可以了。

连接电脑设置端口。可能是usb,可能是com1 ,2,3。



西门子plc200与电脑通讯连接不上的原因:

1. 检查电脑是有没有rs232接口,编程线和接口有没有损坏

2. usb驱动有没有装好,端口是否设置正确

3. 检查usb是不是损坏

4. 若以上没问题,可能是在上一次写程序的通讯频率,跟这次写的通讯频率不一样也会产生通讯不上。这时就要用西门子得5611卡来解开,重设通讯频率

5. 若还有问题,那就是plc的通讯端口损坏

最简单的方法是用通讯电缆将PLC和电脑连接起来,注意查看电缆上的拨码开关设置的波特率和PLC程序系统块设置的通讯端口的波特率是不是一致。如果电缆是好的,一般是通讯没有建立。可能是参数问题。

1.电脑和PLC通讯参数设置一致,电脑的检验位要设置为偶。

2.将PLC置为stop模式。

s7-200通讯设置

西门子s7一200pLC通讯模块Ip地址怎么设置?

设置西门子S7一200PLC通讯模块IP地址需要有STEP 7 MicroWIN软件。具体操作步骤如下:

1、首先通过STEP 7 MicroWIN软件打开自己的程序,在菜单“工具”中点击“以太网向导”。

2、在弹出的对话框中点击“下一步”出现如图指定模块,点击“读取模块”,搜索已需要配置的模块,双击搜索出的模块,这样就指定了模块在CPU中的位置。

3、点击“下一步”,弹出图3模块IP地址对话框,如红色箭头所示,这里可以设置所需的IP地址,按需求输入即可。

4、配置完成点击“下一步”弹出下图,其中“模块命令字”选项默认即可,“对等连接”这里可以指定被访问计算机的台数,最多支持8台,一般设置最大值“8”。

5、配置通信模式。这里的PLC作为服务器,即供远程计算机(客户机)访问,PLC不需编写任何通信程序。所以所有通道都配置成服务器,且“接受所有连接请求”,意思是不需要指定远程客户机的IP地址;否则需指定要访问的远程机的IP地址。

特别注意一下每个连接通道的“本地属性TSAP 10.01”是不一样的,有的上位机软件需要这个端口号才能通信。

6、接下来的步骤按提示下一步即可。特别注意“为配置分配存储区”中绝对能和用户程序中的存储单元有重复的。否则程序可能会出现意想不到的结果。最后,点击完成,IP地址配置成功。

方法/步骤1:

打开V4.0 STEP 7 MicroWIN SP9

方法/步骤2:

点击“设置PG/PC接口”(必须具有管理员权限)

方法/步骤3:

选择使用的连接电缆,一般使用PC/PPI cable

方法/步骤4:

点击“属性”按钮在弹出的对话框中设置通讯参数,通讯速率根据PLC端口的速率设置,默认为9.6Kbps.

设置西门子S7一200PLC通讯模块IP地址需要有STEP 7 MicroWIN软件。具体操作步骤如下:

1、首先通过STEP 7 MicroWIN软件打开自己的程序,在菜单“工具”中点击“以太网向导”。

2、在弹出的对话框中点击“下一步”出现如图指定模块,点击“读取模块”,搜索已需要配置的模块,双击搜索出的模块,这样就指定了模块在CPU中的位置。

3、点击“下一步”,弹出图3模块IP地址对话框,如红色箭头所示,这里可以设置所需的IP地址,按需求输入即可。

4、配置完成点击“下一步”弹出下图,其中“模块命令字”选项默认即可,“对等连接”这里可以指定被访问计算机的台数,最多支持8台,一般设置最大值“8”。

5、配置通信模式。这里的PLC作为服务器,即供远程计算机(客户机)访问,PLC不需编写任何通信程序。所以所有通道都配置成服务器,且“接受所有连接请求”,意思是不需要指定远程客户机的IP地址;

否则需指定要访问的远程机的IP地址。特别注意一下每个连接通道的“本地属性TSAP 10.01”是不一样的,有的上位机软件需要这个端口号才能通信。

6、接下来的步骤按提示下一步即可。特别注意“为配置分配存储区”中绝对能和用户程序中的存储单元有重复的。否则程序可能会出现意想不到的结果。最后,点击完成,IP地址配置成功。

你好,有不同两种情况下2种不同设置方法:

如果是通过EM277通讯,那就需要通过模块上的旋钮来设置,

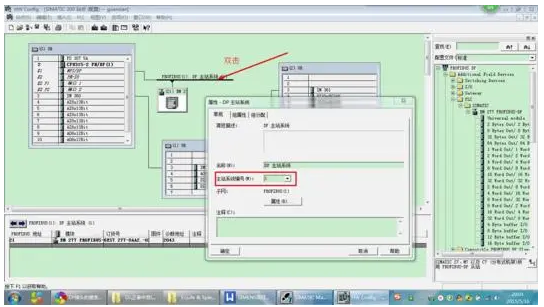

S7-200的PROFIBUS DP通讯:

如果是通过CP243-1以太网来通讯,那么就需要通过CP243-1以太网向导来设置
