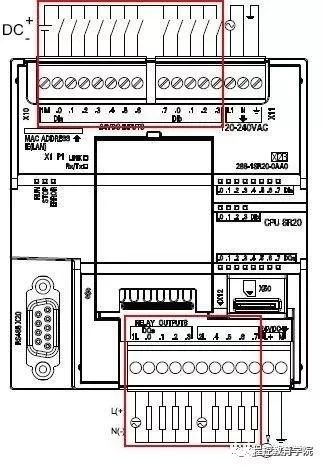

图1. CPU SR20接线图

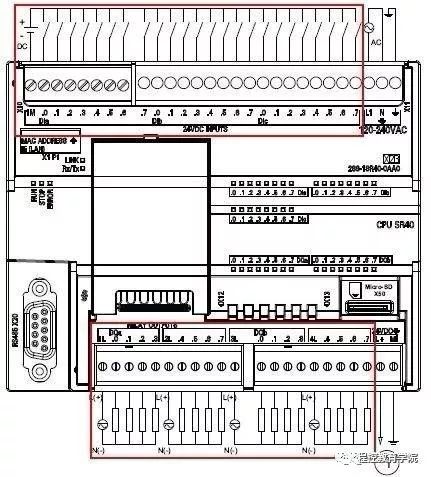

图2. CPU SR40接线图

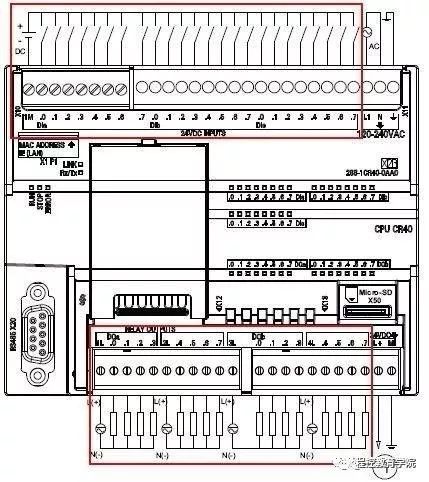

图3. CPU CR40接线图

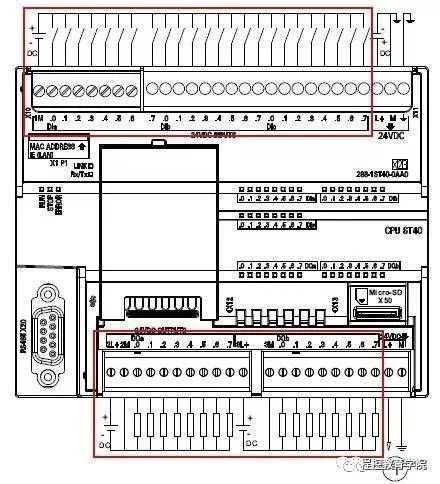

图4. CPU ST40接线图

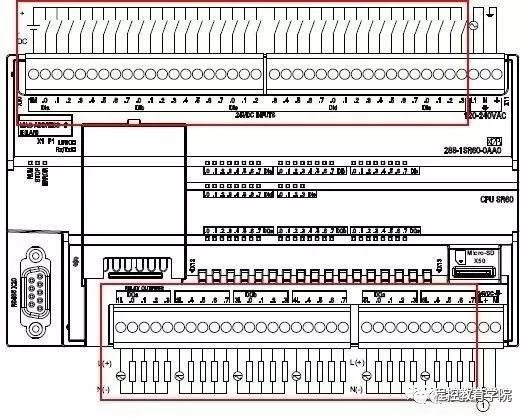

图5. CPU SR60接线图

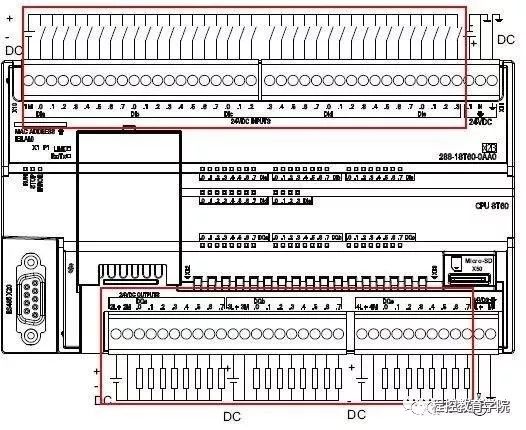

图6. CPU ST60接线图
数字量输入接线

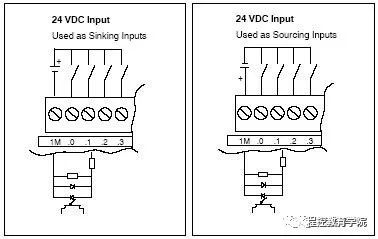

图7. 漏型输入接法
图8. 源型输入接法
对于大多数输入来讲，都是24VDC输入，其中ST CPU的 I0.0-I0.3 支持 5-24V 输入，另外ST20/30 的I0.6、I0.7也支持5-24V输入。如下表所示：
S7-200 SMART的数字量输入点内部为双向二级管，可以接成漏型（图7）或源型（图8），只要每一组接成一样就行。
对于数字量输入电路来说，关键是构成电流回路。输入点可以分组接不同的电源，这些电源之间没有联系也可以。
数字量输出接线

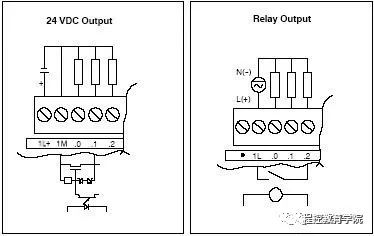

图9. 源型输出
图10. 继电器输出
晶体管输出只能接成源型输出（图9），不能接成漏型，即输出为24V。
继电器输出是一组共用一个公共端的干节点，可以接交流或直流，电压等级最高到220V。例：可以接24V/110V/220V交直流信号。但要保证一组输出接同样的电压（一组共用一个公共端，如1L、2L）。对于弱小信号，如小于 5V 的信号，需要自己验证其输出的可靠性。
继电器输出点（图10）接直流电源时，公共端接正或负都可以。
对于数字量输出电路来说，关键是构成电流回路。输出点可以分组接不同的电源，这些电源之间没有联系也可以。代表24VDC传感器电源输出
