三菱PLC基础案例--3开关与1照明灯控制
发布时间：2025-05-17来源： 点击：284
【控制要求】
3个开关控制一盏照明灯（切换开关），任何一个开关都能控制照明灯的亮与灭。（此案例可以应用与家庭电路的控制，比如走廊有一个开关，入门处有一个开关，房间内部也有一个开关，多个开关都能控制这个照明灯）
【I/O分配】

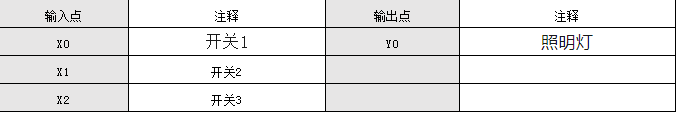

I/O分配如下，有3个输入点，1个输出点。
【程序编写及思路】
1.使用普通的触点和线圈去编写

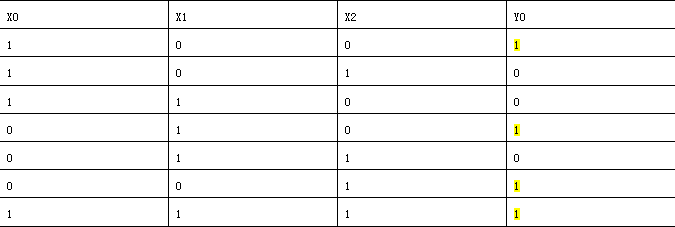

1）如下表，列出3个开关的所有情况，打开用1表示，关闭用0表示，最后看各种情况的Y0的输出

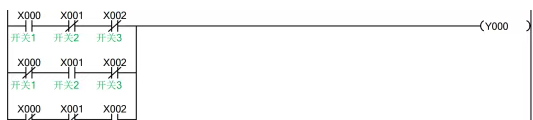

2）从上表可以看出，只有4种情况，Y0有输出，这4种情况X0、X1、X2的状态分别是：（1、0、0）（0、1、0）（0、0、1）（1、1、1），根据这个写出来4行能控制Y0输出的程序，完整程序如图1-5-1。
2.使用ALT指令去写

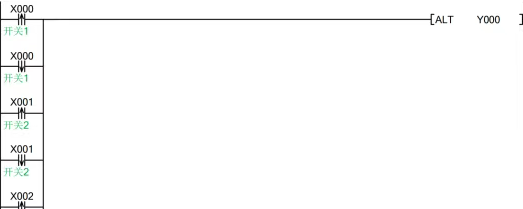

如图1-5-2，这种写法的思维就是，每次操作按钮，无论打开或者关闭操作，都会把Y0当前的状态进行切换，这时我们可以使用3个按钮的所有上升沿与下降沿，去触发ALT Y0指令，让Y点切换当前状态，实现控制。
3.利用程序扫描周期知识
如图1-5-3，这种写法的优点是，开关比较多的情况可以2行程序直接完成控制，详细的控制原理需要学习程序扫描顺序相关知识点（可以学习本书第3章内容）。
程序扫描是从第一行开始的，一开始的D0状态为0，当我们按下或者松开X0到X3之间的任一按钮时K1X0的值就会改变（由于上一个扫描周期时，程序最后一行把K1X0的值传送给了D0了）因此会导致K1X0和D0的值不相等，这时触发ALT指令把Y0的状态改变。
最后程序执行第二行，把K1X0的值传送给D0，，这样两个的数据就相等了，下一个周期第一行程序就无法执行了，除非重新触发某个按钮，状态发生了改变，又开始执行上面描述的控制过程（不等于指令的输入：先按F8，再输入<> D0 K1X0）。
