PLC基础学习路线（电工篇）

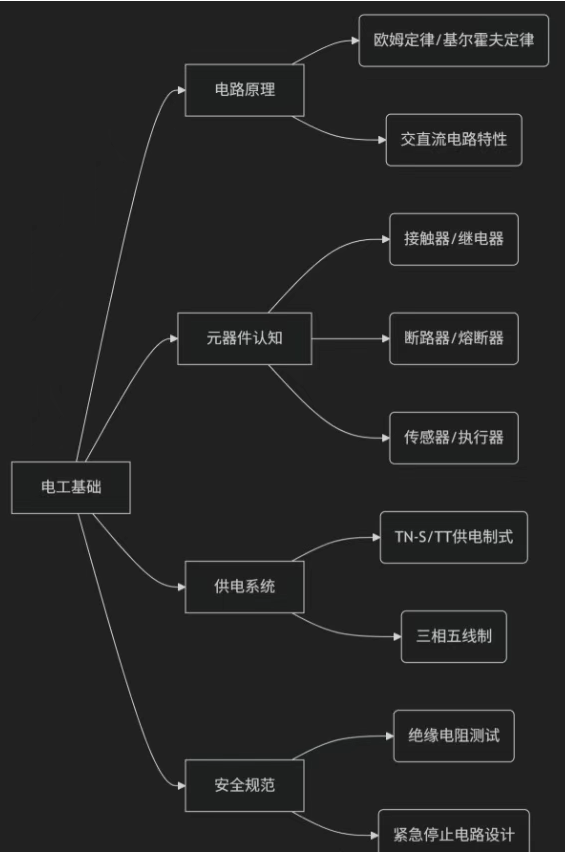

一.电工基础，电路原理

1. 电路基本原理

• 关键定律：

• 欧姆定律：I = U/R（电流与电压、电阻关系）

• 基尔霍夫定律：节点电流∑I=0、回路电压∑U=0

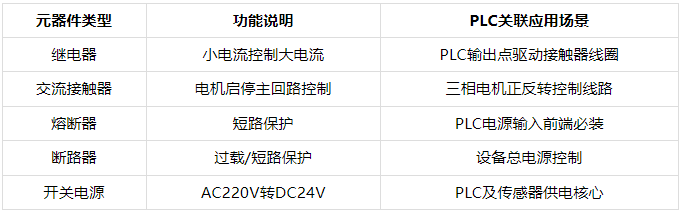

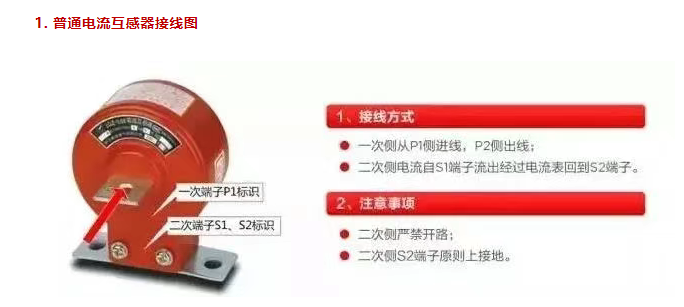

2.工业元器件深度认知

3. 电气图纸识图与设计

• 线号规则：主回路（U/V/W）、控制回路（0-99）

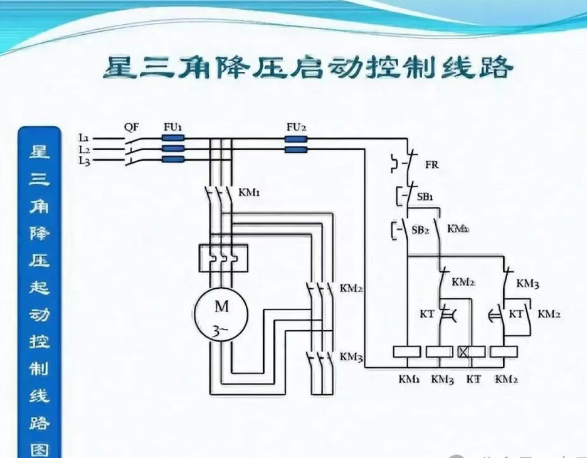

• 典型电路解析：

【电机启保停电路】
启动按钮SB1 → 常开触点 → KM接触器线圈 → 热继电器FR常闭 → 熔断器FU
KM辅助触点 → 实现自锁
停止按钮SB2 → 常闭触点 → 切断回路

实操要求：能在Eplan或CADe_simu中独立绘制该电路

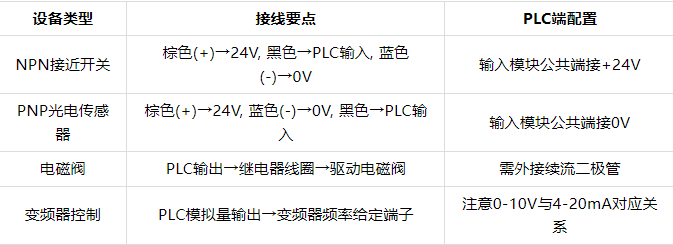

4.传感器与执行器连接

二.Eplan电气制图

1. 基础阶段：软件安装 → 界面熟悉 → 符号识别 → 简单电路绘制

2. 进阶阶段：项目结构规划 → 报表生成 → 宏应用 → 3D布局

3. 精通阶段：复杂系统集成（PLC+机器人） → 跨部门协作规范 → 国际标准适配

1、软件基础与操作规范

1. 软件安装与环境配置

   安装步骤、界面布局（项目管理器、工具栏、绘图区域、属性窗口）

   工作环境个性化设置（如栅格调整、快捷键定制）

2. 电气图纸基础知识

   电气符号标准（IEC/GB）：识别开关、继电器、传感器等元件符号

   图纸类型区分：原理图、接线图、布局图、逻辑图的功能与应用场景

2、核心绘图技能

1. 项目结构设计

   分层管理：高层代号（如G01电源分配）、位置代号（如C01电柜箱体）的规划

   页结构划分：按功能模块分页（如PLC控制、电机驱动），避免跨页线路

2. 符号与部件库应用

   符号库调用：使用标准符号库（IEC/GB），避免自定义符号导致的兼容性问题

   部件库管理：创建自定义部件（如特殊传感器），关联技术参数（电压、电流）

3. 电路图绘制技巧

   自动连线与手动布线：利用EPLAN的自动连线功能，辅以手动调整交叉线

   设备标识符命名：采用标识字母+页号+行+列（如KM103A），确保唯一性且便于修改

   端子排设计：端子方向配置（1接内部、2接外部），跳线设定与T型节点方向优化

4. 报表与文档生成

   自动生成端子图、电缆图表、BOM清单

   导出为Excel/PDF格式，便于现场施工与维护

3、高级功能与实战应用

1. 宏编程与自动化设计

   创建宏（窗口宏/符号宏）：封装重复电路（如电机启停控制），提升效率

   黑盒设计：简化复杂模块（如PLC盒子）的绘制

2. 3D布局与集成

   3D安装板布局：线槽、导轨的合理排布，生成2D安装图

   与机械CAD软件（如SolidWorks）数据交互，实现机电一体化设计

3. 设计规则检查（DRC）

   自动检测电路逻辑错误（如未连接端点、符号冲突），确保图纸合规
