有关正反转电路的知识,互锁正反转电路的两种实现方式,一种是接触器互锁正反转,一种是按钮互锁正反转,学习下这两种电路的工作原理,下面一起来看下。



互锁正反转电路的两种方式

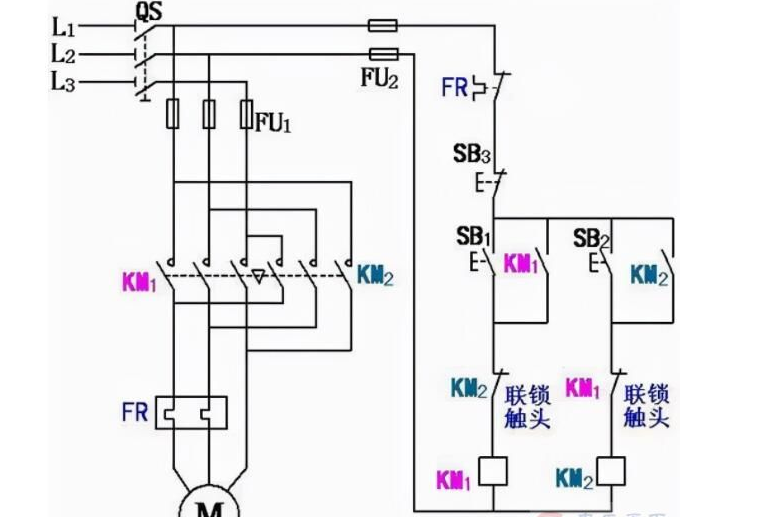

一、接触器互锁正反转

互锁正反转电路的两种方式,接触器与按钮互锁正反转

利用接触器达到互锁,则要接触器同时具备常开常闭触点,如果只有一对触点需加装外挂辅助触点。



接触器互锁原理:利用正转控制电路里接触器上边的常闭辅助触点串联在反转控制电路里,同时反转的接触器辅助常闭触点串联到正转控制电路里,以实现启动正转电路同时断开反转电路或启动反转控制电路同时断开正转控制电路的效果。



电路工作流程:



正转:按下按钮SB1->接触器KM1线圈吸合->接触器常开触点闭合达到自锁效果同时接触器常闭触点断开切断反转接触器电源->电动机得电正转运行。



反转:按下按钮SB2->接触器KM2线圈吸合->接触器常开触点闭合达到自锁效果同时接触器常闭触点断开切断正转接触器电源->电动机得电反转运行。



互锁正反转电路的两种方式,接触器与按钮互锁正反转

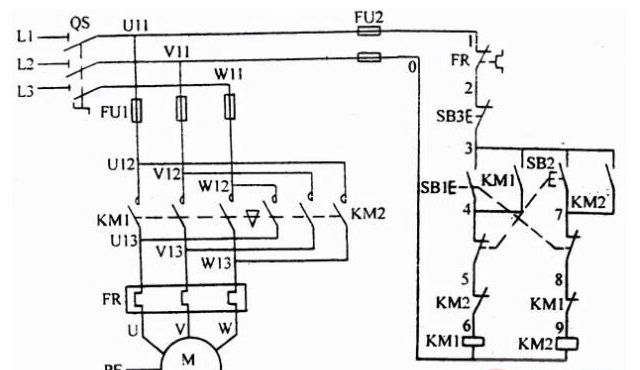

二、按钮互锁正反转



按钮互锁电路需要准备带有常开常闭功能的复合按钮2个分别为SB1、SB2。



SB1为正转启动按钮(同时停止反转)按钮常开接正转控制电路,常闭接反转控制电路,SB2同理。当按钮被按下时常开侧联通运行同时常闭侧断开切断另一侧控制回路。
