三菱PLC梯形图编程方法

发布时间：2025-08-20
来源：
点击：18

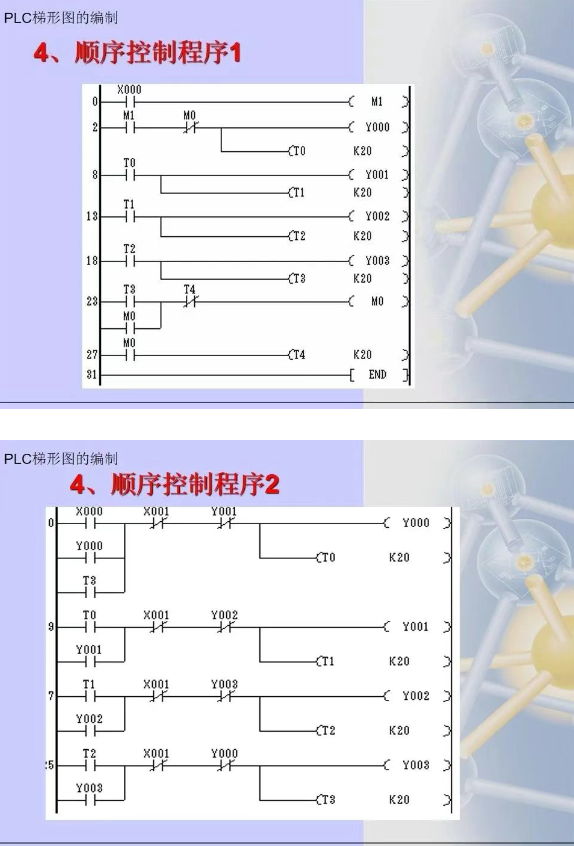

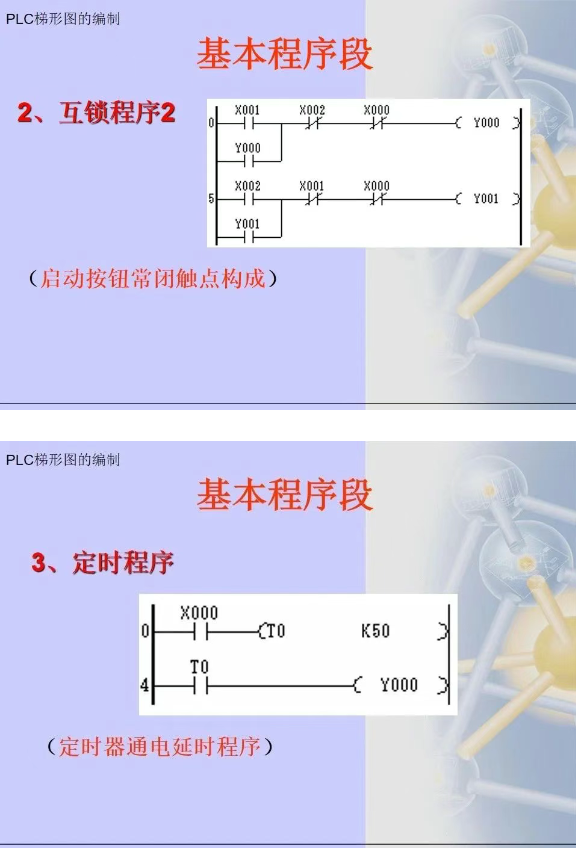

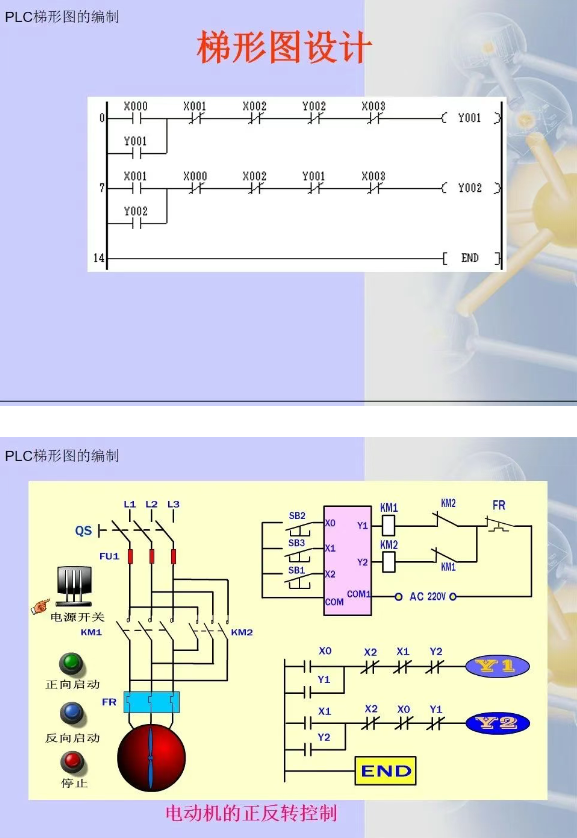

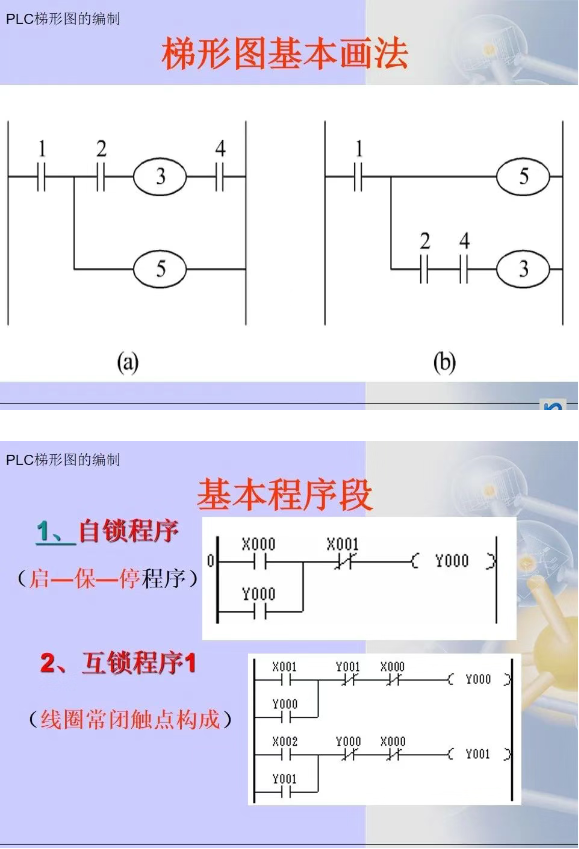

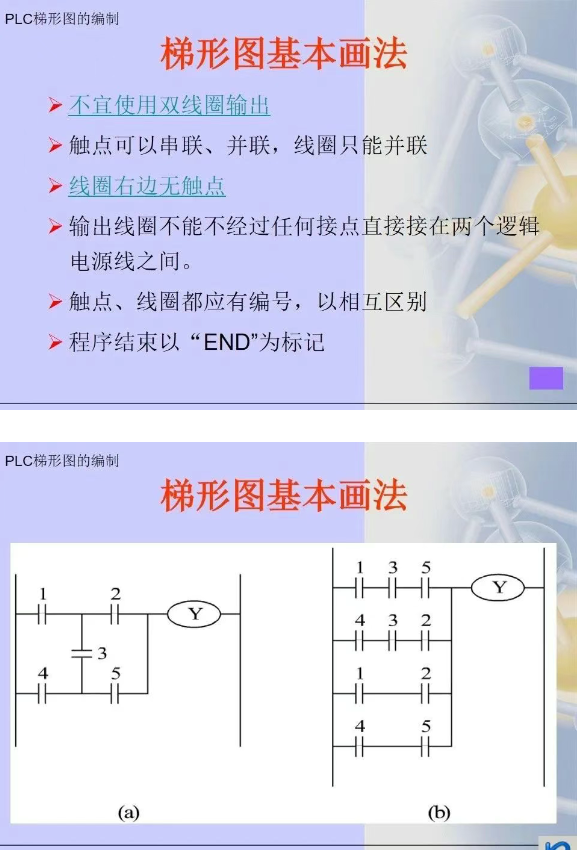

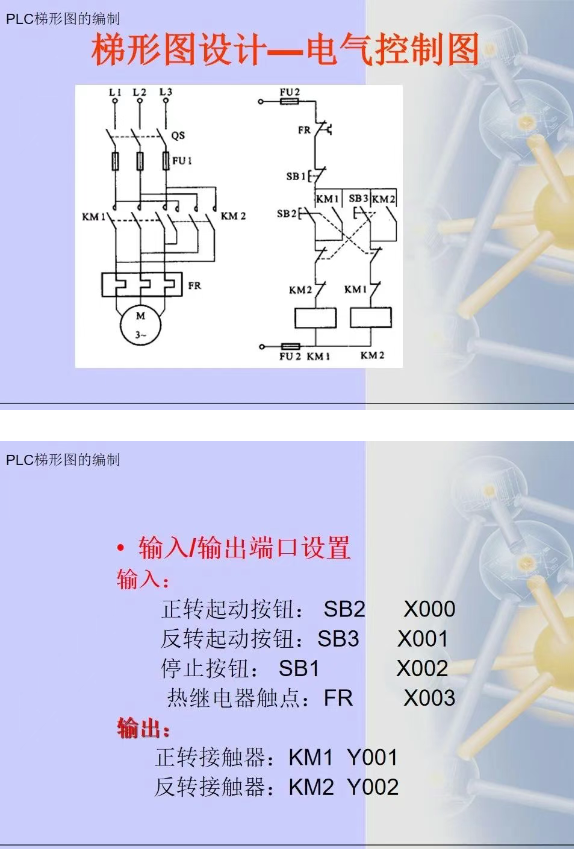

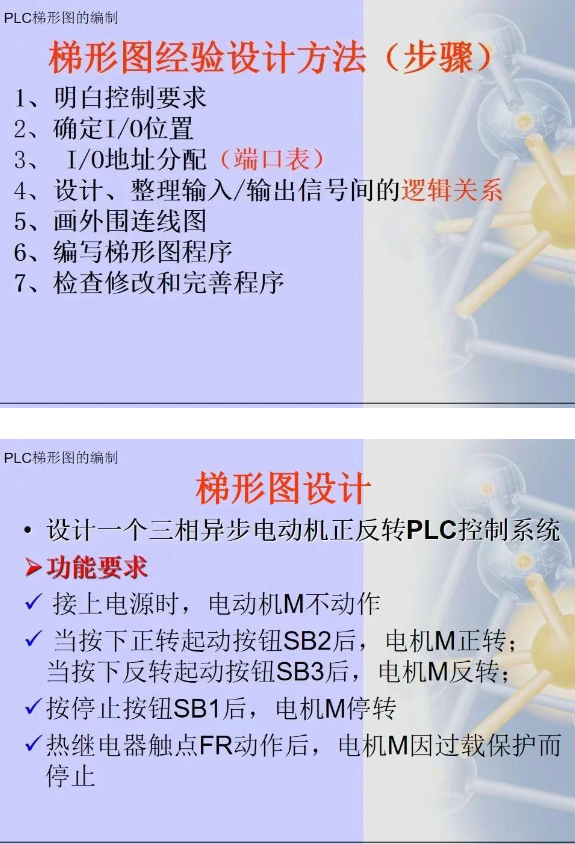

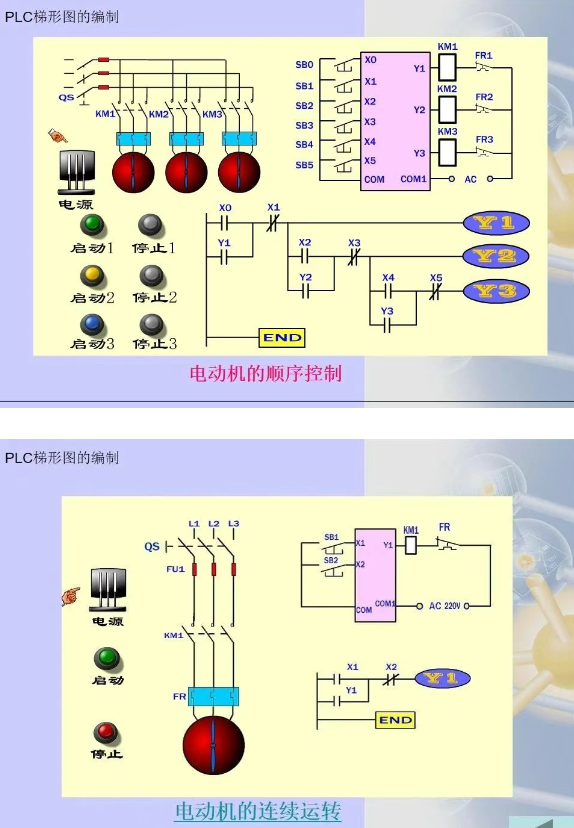

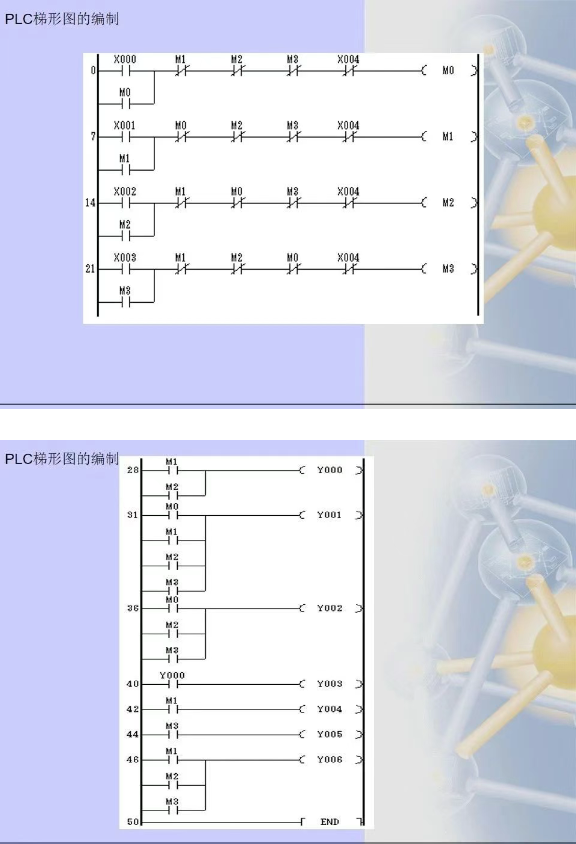

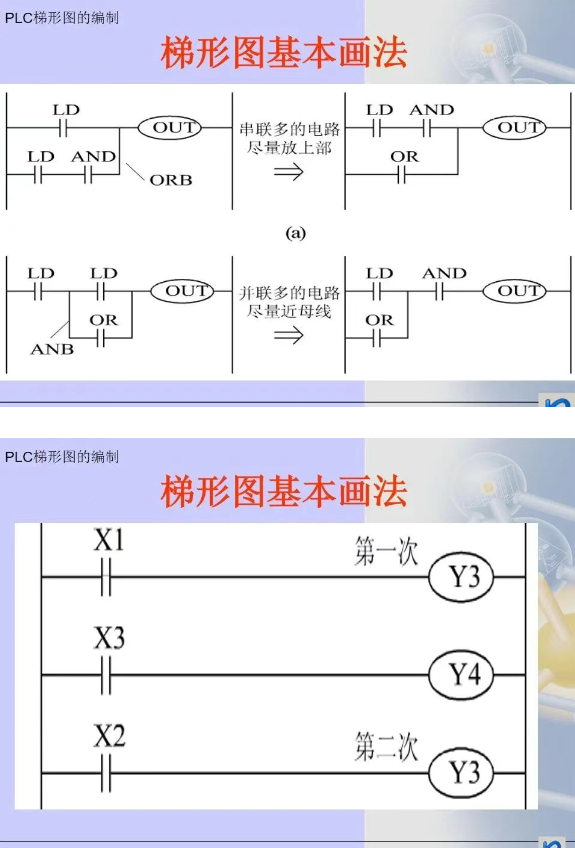

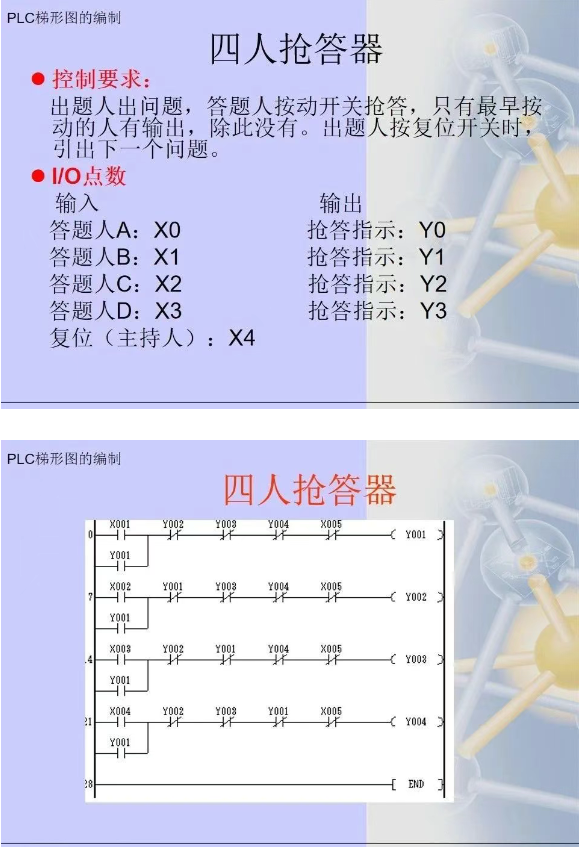

初学PLC梯形图编程，应要遵循一定的规则，并养成良好的习惯。下面以三菱FX系列PLC为例，介绍一下PLC梯形图编程的方法，希望对大家有所帮助。
