三菱模拟量模块
PLC的模拟量模块分为：模拟量输入模块、模拟量输出模块
在三菱PLC中，A代表模拟量信号，D代表数字量信号，AD模块是把模拟量信号A转换成数字量信号D，是为模拟量输入；DA模块是将数字量信号D转换成模拟量信号A，是为模拟量信号输出
因为PLC本身只能对二进制数据（数字量D又叫开关量，只有0和1两种形态）进行处理，所以对于外部采集的电流电压信号只能借助模拟量模块进行数据处理后转换成PLC能识别的二进制数据，从而实现采集外部压力、温度、控制变频器频率、阀门开度等功能
模拟量输入模块

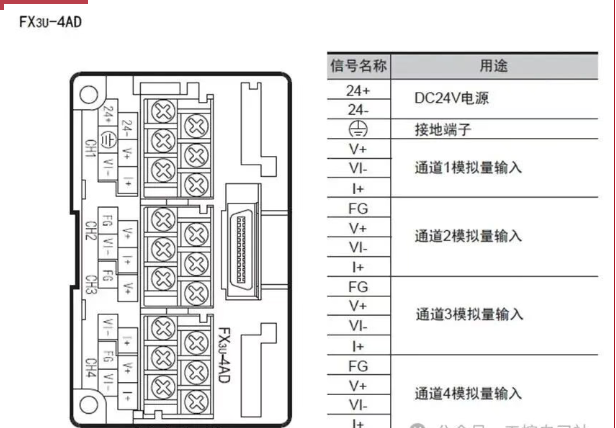

如下图：模块需要DC24V供电，CH1-CH4是四个模拟量采集通道，同一个通道在一个项目中只能采集电压或电流信号其中一种，不能同时既采集电压又采集电流，每个通道有4个接线端子（通道1有模块供电电源除外）：V+（电压信号+）I+（电流信号+）FG（采集模拟量或模拟量给定所用屏蔽线的屏蔽层接在这里）VI-（电压/电流信号负极公共端）
模拟量输出模块

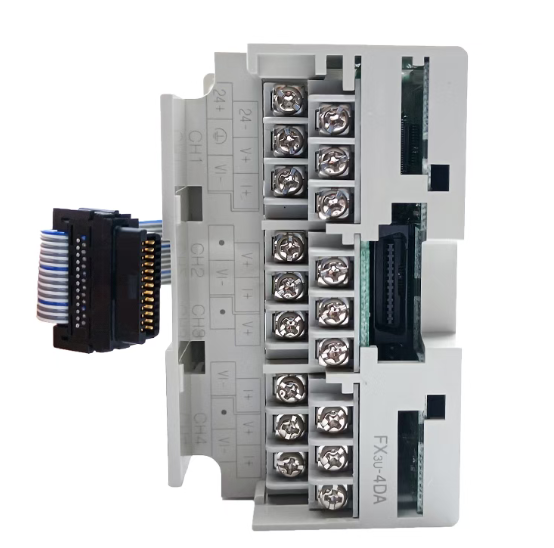

如下图：这是一个三菱模拟量输出模块，端子功能同上，同样需要DC24V供电，无论模拟量输入还是输出模块接线原则都是串流并压、具体描述在文章末尾“往期回顾”中的-小白进阶必备：模拟量信号类型及接线指南中有讲

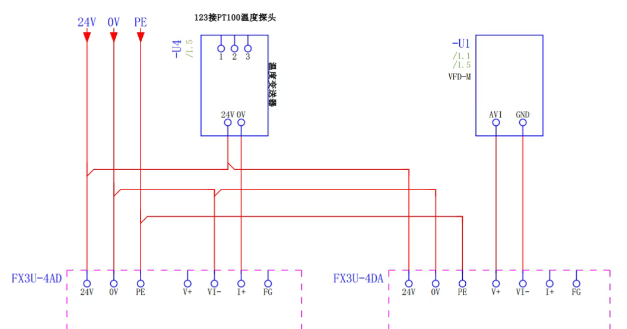

上图是模拟量输入和输出、电流型电压型接线示意图，供参考学习
