突然反着转，模具当场打坏，老板站在旁边黑着脸，谁接的线？出来！
小伙子刚入行三个月，吓得手心冒汗，明明是按网上搜的图接的，怎么还会出错？
老师傅走过去，用试电笔啪嗒两下，拆掉两根线、换位一插——电机立马顺转。
老板转头一句，明天让他写辞职报告。
一条线接错，一夜损失 18 万，这就是电工江湖的残酷
会看图纸≠会看实物，而会看实物才决定你能不能拿到过万月薪。
今天，咱们就借粉丝群里疯传的三张“正反转控制”实物图，把底层逻辑一次讲透。
看完你也能像老电工一样，站在机器旁，三秒判故障，五分钟排故障，老板主动给你递烟。
一、先给“小白”五秒钟：什么叫正反转？
电机顺时针转，电梯上升、传送带往前，叫“正转”；
电机逆时针转，电梯下降、传送带后退，叫“反转”。
实现方法也简单：任意调换三相电其中两相的相序，磁场方向就反了，电机自然反转。
理论一句话，实操却到处是坑——坑就坑在“实物”和“图纸”之间，差了一个银河系。
二、三张图到底拍的是什么？

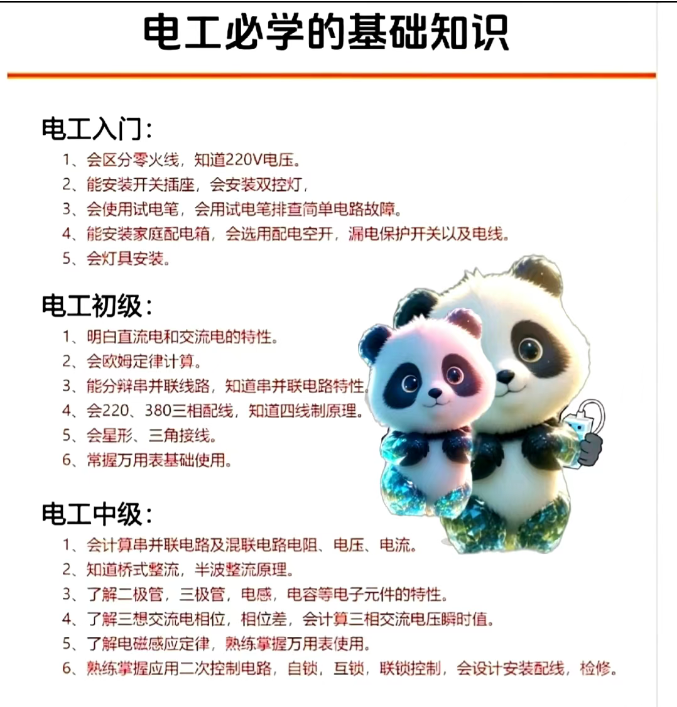

电工成长金字塔
把电工拆成“入门—初级—中级—高级”四级，每一级都明码标价：
入门：能分零火、会装插座，市场日薪 200；

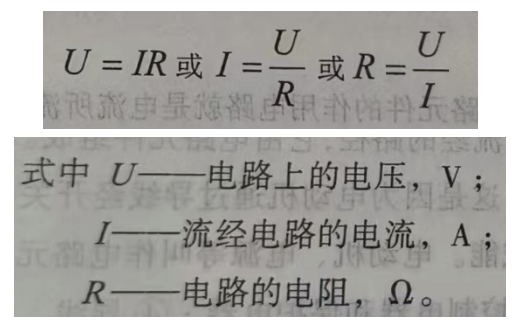

初级：懂欧姆定律、会万用表，日薪 300；
中级：能设计二次回路、会排故障，日薪 500；

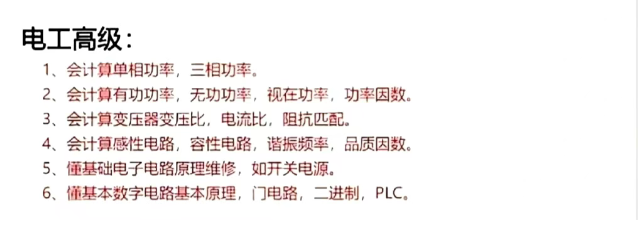

高级：会算功率因数、懂 PLC，日薪 800+，月入 2W 不是梦。
正反转电路，就是“中级”里必考必会的分水岭。迈过去，工资立涨 2000，迈不过去，永远在“打杂”圈混。

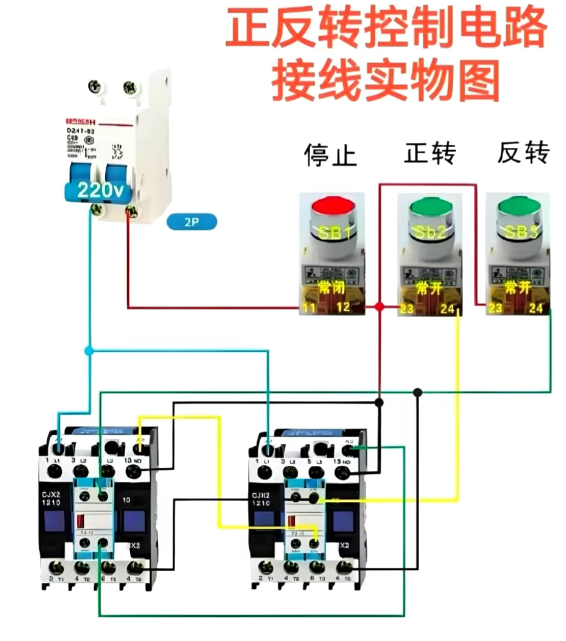

接线实物图
一排三只接触器，左边 KM1、右边 KM2，中间一只热继。
三根火线 L1/L2/L3 进总空开→熔断器→接触器主触头→热继→电机。
控制回路 220 V 单取 L1，经停止按钮 SB1，分两路：
上路：正转启动 SB2 → KM1 线圈 → 热继常闭 → N
下路：反转启动 SB3 → KM2 线圈 → 热继常闭 → N
关键来了：KM1、KM2 各自拉一组“常闭辅助触点”，交叉互锁——KM1 吸合时，KM2 回路被断；KM2 吸合时，KM1 回路被断。
实物里，这两组常闭就是“小蓝线”对插的那两根，拆错一根，互锁失效，瞬间相间短路，空开“嘭”一声，车间半边停电。

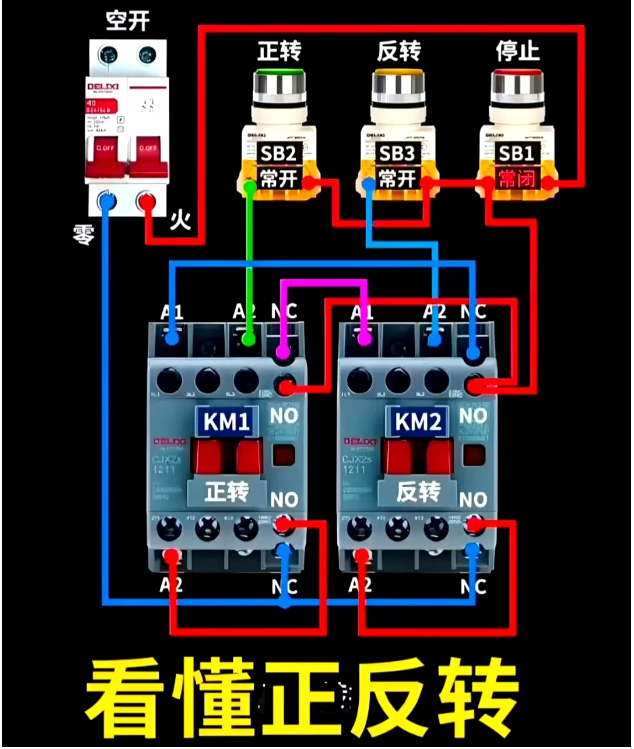

接线实物图（背面）
背视图最容易翻车！
因为厂家导轨 180° 翻转，左边 KM1 的 A1、A2 线圈端子，在背面看反而跑到右边。
新手照正面图接背面，经常把 KM1、KM2 线圈“交叉”接反，结果按 SB2 正转，电机没反应；按 SB3 反转，接触器“哒哒”互抢，直接炸保险。
老电工口诀：“背面接线，先画镜像，左是右，右是左，A1 对 A1，绝不错。”
三、四个“90% 的人都会踩”的坑
只换相序、不改控制线
有人偷懒，直接在主回路 Swap L1/L3，控制线原封不动——结果电机确实反转，但 KM1 标识还是“正转”，下次维修直接懵圈，“标识与方向不符” 是安规明文不合格，被罚 2000。
忘记“互锁”
为了省两根线，把 KM1、KM2 常闭辅助省了，靠按钮“手速”互锁。
一旦同时按下 SB2+SB3，等于相间短路，放炮+烧伤，保险公司拒赔。
热继串错相
热继必须串在主接触器下方、电机上方，才能检测三相电流。
有人把热继串在控制回路，结果电机缺相过载，热继无动于衷，电机烧毁，老板连夜让你赔新机。
24 V 与 220 V 混接
新款 PLC 输出 24 V，老接触器线圈 220 V。
直接并在一起，PLC 输出点瞬间击穿，一片模块 3800 元，半个月白干。
四、现场 3 秒排故障绝技（真实案例）
去年惠州某五金厂，冲床电机“只能正转、不能反转”，维修部折腾 4 小时，生产停线。
我到现场，一看二听三测：
看：KM2 吸合瞬间，火花大→主触点缺相；
听：热继“哒哒”微振→控制回路电压不足；
测：万用表 200 Ω 挡量 SB3 按钮，阻值 50 Ω（正常 0 Ω），触点氧化。
10 块钱换新按钮，3 分钟复产，老板当场微信转账 800 元红包。
这就是“看懂图 + 会实物”的价值：别人 4 小时，你 3 分钟，钱自然进你口袋。
从“正反转”到月薪 1.5W
把“互锁”逻辑举一反三：升降机、星三角、软启动，全是换汤不换药；
学会用“万用表 + 兆欧表”做预防性维护，老板最怕突发停机，你能提前消灭故障，就值 1.5W；
下一步：PLC 控制变频器正反转（USS/Modbus），会写程序，日薪直接翻倍；
最后考个“高级电工证 + 低压运维证”跳槽就是 2W 起。
