西门子 PLC 的模拟量输入输出控制在工业自动化领域有着广泛的应用。本文将详细介绍西门子 PLC 模拟量输入输出控制的应用，包括指令介绍、编程方法、硬件连接及常见问题等。
在工业控制中，模拟量信号的处理至关重要。西门子 PLC 的模拟量输入输出控制功能强大，能够满足各种复杂的控制需求。模拟量信号包括温度、压力、液位、流量等连续变化的物理量，这些信号需要通过特定的传感器和变送器转换为电信号，再由 PLC 进行采集和处理。
西门子 PLC 模拟量输入输出控制涉及到两个重要的指令：标准化指令和缩放指令。标准化指令用于将输入值映射到线性标尺上进行标准化，使其在 0.0 到 1.0 之间。缩放指令则用于将标准化后的数值再次标定到特定的最小值和最大值之间的数据范围。理解这两个指令对于编写模拟量程序至关重要。
接下来，我们将分别从硬件连接、编程方法和常见问题等方面详细介绍西门子 PLC 模拟量输入输出控制的应用。
一、标准化与缩放指令
（一）标准化指令

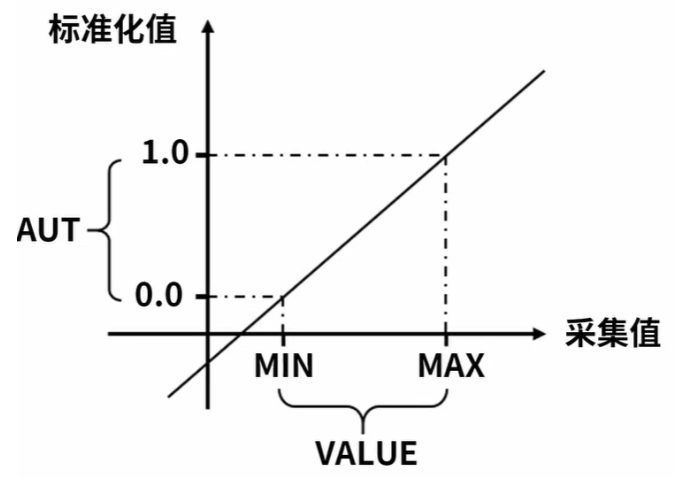

西门子 PLC 的标准化指令用于标准最小值和最大值指定的范围内的 value 值，将其标定为 0.0 - 1.0 之间。
计算公式为 OUT = (VALUE - MIN) / (MAX - MIN)。例如，当我们要处理一个模拟量信号时，假设输入值 VALUE 为某一特定数值，最小值 MIN 和最大值 MAX 分别为特定的范围界限。

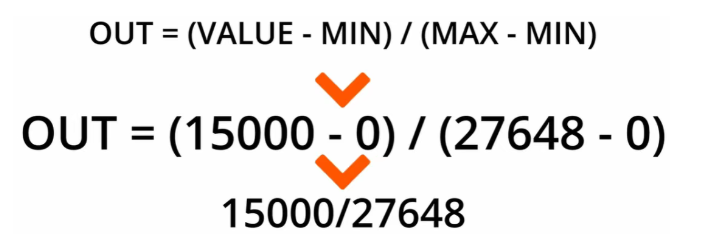

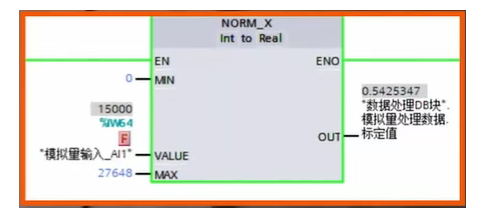

以处理温度传感器的信号为例，假设温度传感器输出的信号范围对应 PLC 中的数值范围为 0 到 27648，当输入值为 15000 时，代入公式可得：OUT = (15000 - 0) / (27648 - 0) = 0.5425347。通过这样的标准化处理，我们可以将不同范围的模拟量信号统一到 0.0 - 1.0 这个标准化的区间内，方便后续的处理和运算。
二）缩放指令

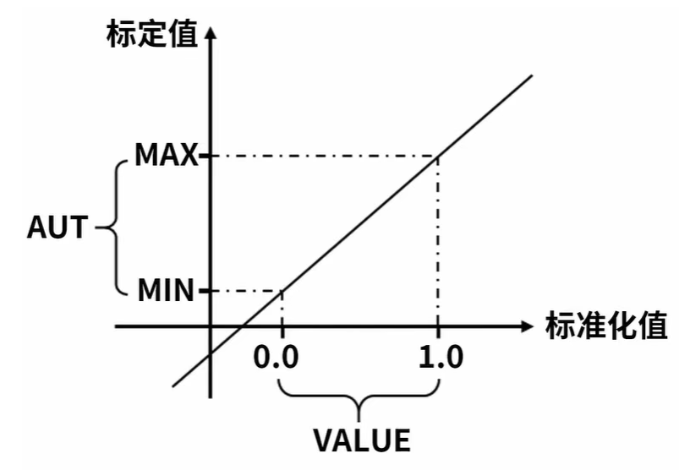

缩放指令用于最小值和最大值所指定的数据的值进行标定，将 0.0 - 1.0 之间的数据标定在最小值和最大值之间的数据。
计算公式为 OUT = VALUE * (MAX - MIN) + MIN。

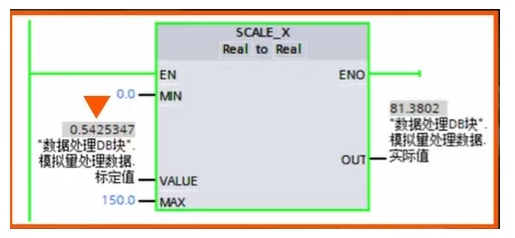

比如在处理温度信号时，标准化后的数值 value 为 0.5425347，而温度传感器的量程为0 - 150，即最小值为0，最大值为 150。代入公式可得：OUT = 0.5425347 * (150 - (0)) = 81.3802。这样就将标准化后的数值再次标定到了实际的温度量程范围内，使得我们能够得到具体的温度值。
二、模拟量输入编程
（一）硬件连接
将模拟量输入信号与 PLC 进行硬件连接，通常通过模拟量输入模块连接。在实际应用中，以传感器输出 0 - 10 伏的信号为例，传感器的输出信号通常会通过特定的接线连接到 PLC 的模拟量输入模块。具体来说，会有两根线将传感器与 PLC 连接起来，实现模拟量信号的传输。
（二）编程实现

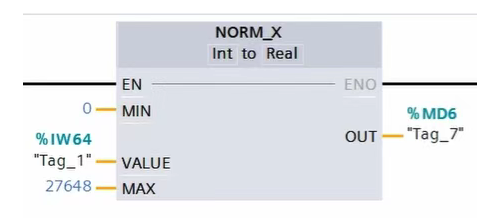

在编程过程中，首先将标准化指令拖出来。对于 0 - 10 伏的传感器信号，由于其对应的数值范围为 0 到 27648，所以在标准化指令的左侧管脚下，最小值填 0，最大值填 27648。VALUE这个管脚填写传感器信号接入的通道地址，例如 IW64。标准化后的数值存入在指定的地址中，如 MD6。这样就完成了输入信号的标准化处理。

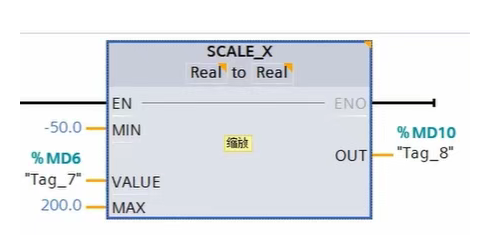

接着，将缩放指令拖出来。由于传感器的量程为特定的范围，例如 -50 - 200°，所以在缩放指令中，将最小值设置为 -50，最大值设置为 200，VALUE值为 MD6，即标准化后的数值。最后，将转换后的实际温度值存到指定地址中，如 MD10。在这边要选择数据类型为浮点，因为最终得到的温度值需要带有小数点，以便更准确地反映实际的物理量。
三、模拟量输出编程
以模拟量控制变频器 0 - 50Hz 运行为例，介绍编程方法。
拖出标准化指令，设置参数，将给定频率值标准化。
首先，我们将标准化指令拖出来。由于我们要控制变频器的频率范围为 0 - 50Hz，且频率可能是带有小数点的浮点数，如 35.2、32.6 等，所以在标准化指令中，最小值和最大值我们填的是 0.0 - 50.0 的浮点数。而 value 这个管脚，我们填写一个地址，比如MD20，即我们要给定的频率值。标准化后的数值放在 MD24 当中。

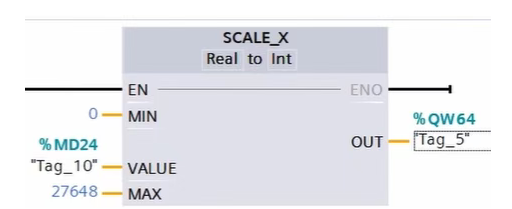

再拖出缩放指令，设置参数，将标准化后的数值转换为模拟量输出值，控制变频器的输出。接着，我们再把缩放指令调出来。将 MD24 放到 value 这个管脚当中来。由于对应电流值为 0 - 20mA，所以最大和最小值为 0 - 27648。最终把数据放在 QW64，实现对变频器的控制。通过这样的编程方法，我们可以根据实际需求精确地控制变频器的输出频率，满足不同的工业控制需求。
