手把手教你连接三菱FX5U PLC

发布时间：2026-03-15
来源：
点击：15
硬件准备：装有三菱GX WORKS3的电脑、一个三菱FX5U PLC
三菱FX5UPLC通常有两种连接方式：以太网端口直接连接和经由集线器连接
无论以哪种方式连接，我们首先都要新建立一个程序。

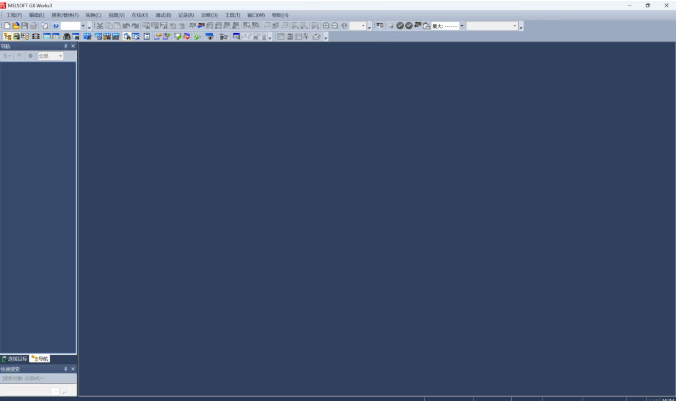

1.打开三菱GX works软件

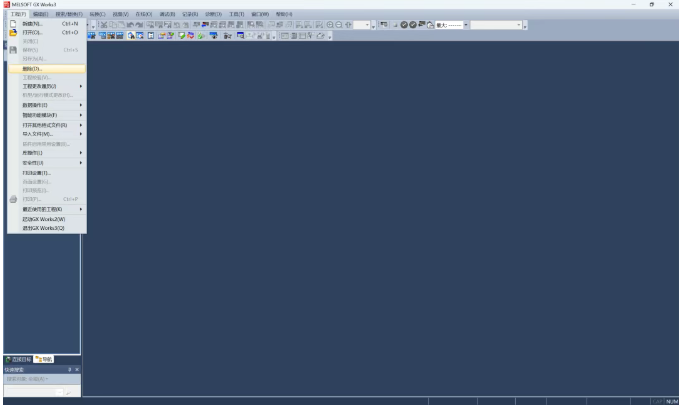

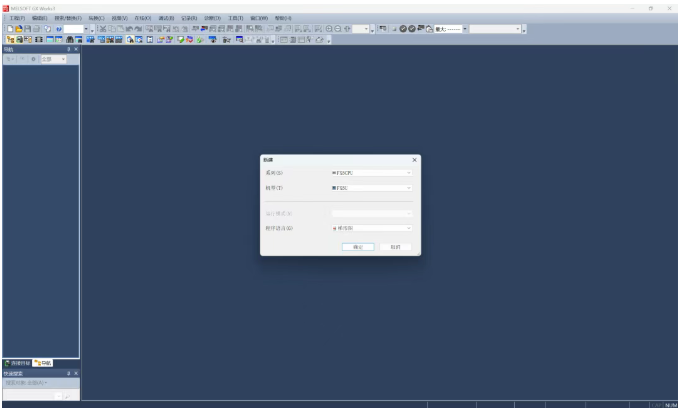

2.点击左上角新建按钮

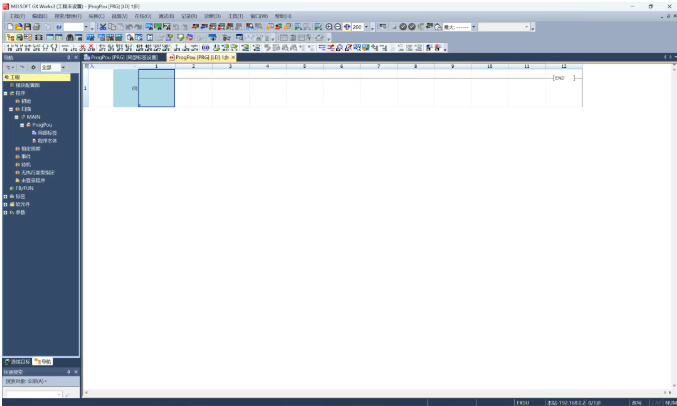

3.新建立一个空白的梯形图程序



建立完成一个空白程序后开始与连接PLC
以下是连接PLC的两种方式：
一、以太网端口直接连接

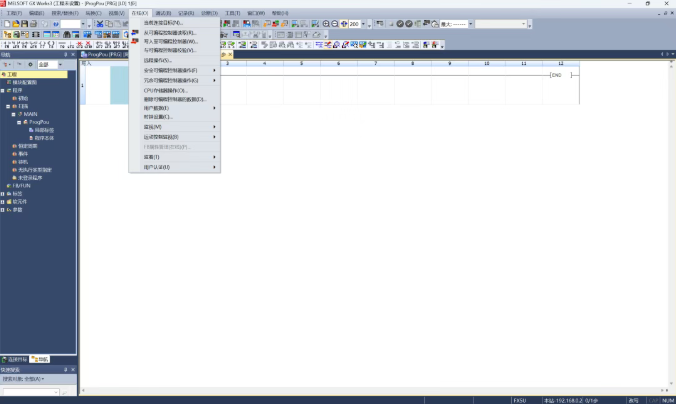

1.点击标题栏中的“在线”，选择当“前连接目标”

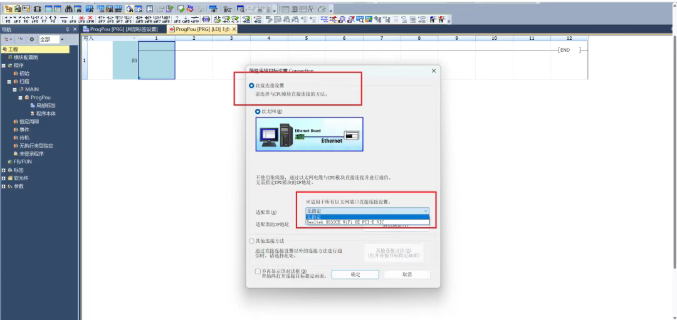

2.选择直接连接设置，适配器中选择与连接到PLC的网口

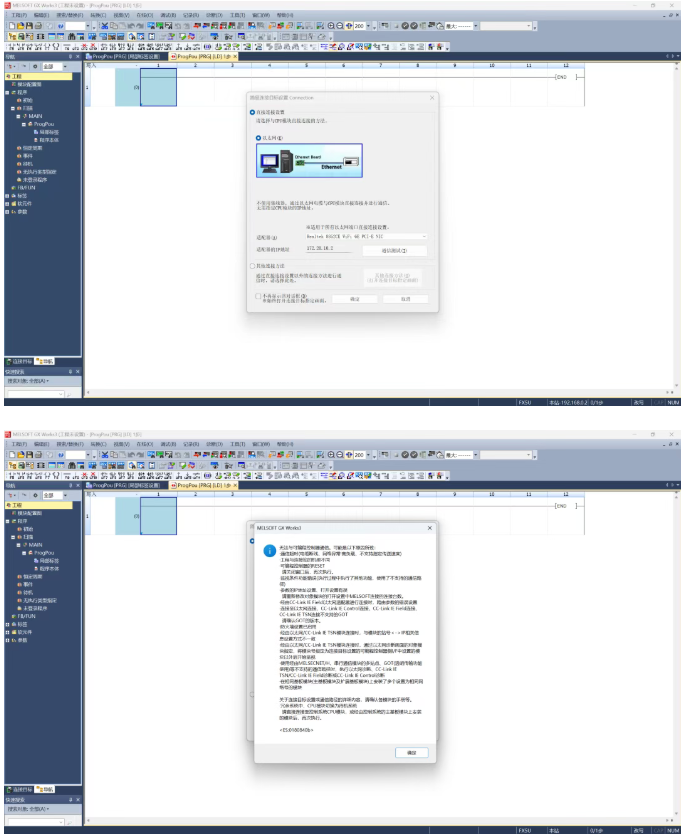

3.设置完成后点击下方的通讯测试按钮，如果通讯成功的话会弹出连接成功的弹窗，如果通讯失败就会弹出相应的错误弹窗


二、经由集线器连接
1.点击标题栏中的“在线”，选择当“前连接目标”

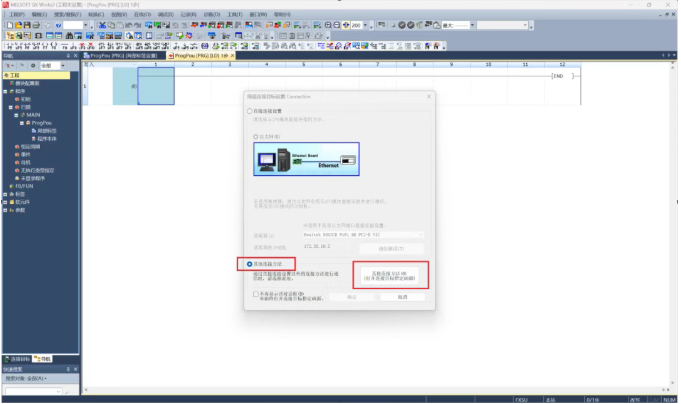

2.选择其它方式连接

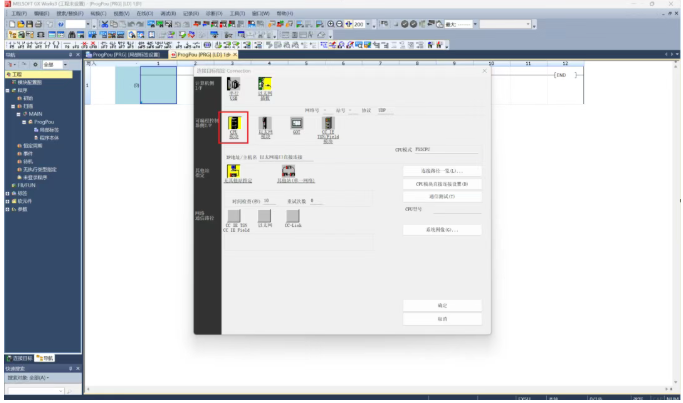

3.双击"CPU模块"

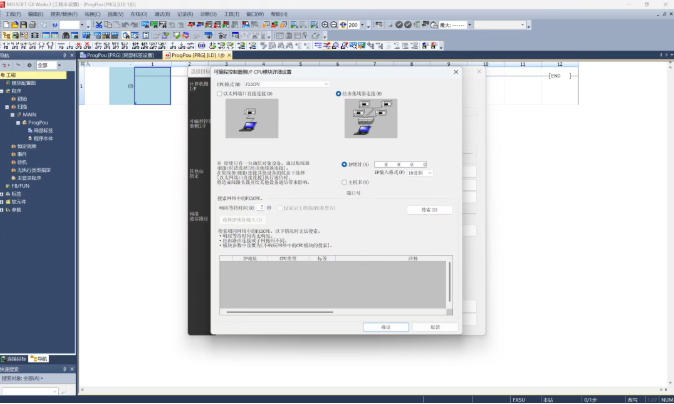

4.选择经由集线器连接，点击搜索，如果能找到要连接的PLC就会在下方显
示能够连接的PLC的IP,双击对应的IP，点击确认按钮

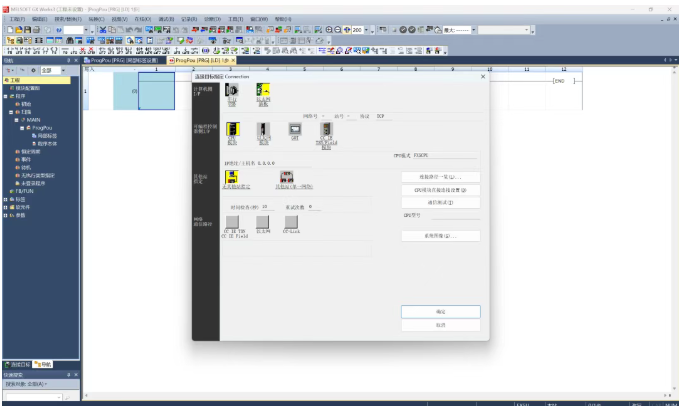

5.设置完成后点击下方的通讯测试按钮，如果通讯成功的话会弹出连接成功的弹窗，如果通讯失败就会弹出相应的错误弹窗


以上就是与PLC连接的两种方式
