在自动化行业中，精确的高速脉冲采集是实现精确控制和监测的关键技术之一。西门子S7-1200系列PLC以其卓越的性能和灵活性，为工程师提供了强大的工具来实现这一功能。本文将深入探讨S7-1200 PLC的高速脉冲采集功能及其在实际应用中的重要性。
1. 高速脉冲采集的重要性
在自动化系统中，脉冲信号通常用于编码器或传感器，以监测和控制机械部件的位置、速度和加速度。高速脉冲采集功能使得PLC能够以高频率读取这些脉冲信号，从而实现对动态过程的精确控制。
DC24V脉冲信号的转速扭矩传感器
2. S7-1200 PLC的高速脉冲采集能力
西门子S7-1200 PLC提供了多种高速计数器，这些计数器能够以高达100 kHz的频率读取脉冲信号。这些高速计数器支持多种计数模式，包括：
单相计数：适用于单向旋转编码器。
双相计数：适用于双向旋转编码器，可以区分旋转方向。
A/B相计数：用于绝对编码器，能够提供更精确的位置信息。

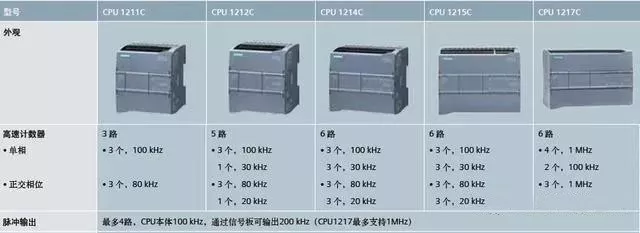

图1西门子S7-1200系列CPU高速计数通道
3. 配置高速脉冲采集
在TIA Portal中配置S7-1200的高速脉冲采集功能通常涉及以下步骤：
选择计数器类型：根据应用需求选择合适的计数器类型。
配置计数器参数：设置计数器的预设值、计数模式和计数频率。
编写程序逻辑：在PLC程序中编写逻辑来处理计数器的输出，如计算速度、位置等。

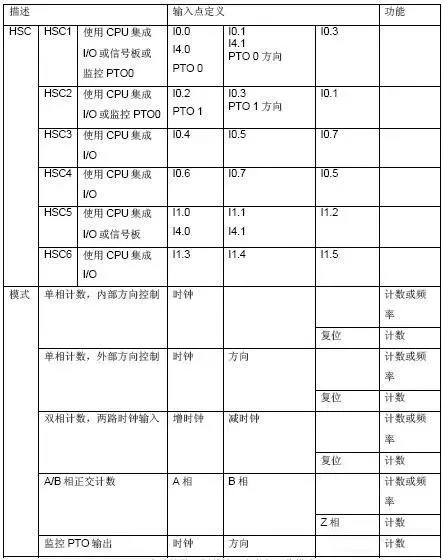

图2西门子1200系列CPU高速计数器硬件输入定义与工作模式
4. 应用案例分析
4.1 速度控制
在输送带控制系统中，通过高速脉冲采集可以实时监测输送带的速度。通过比较实际速度与设定速度，PLC可以调整驱动器的输出，以实现精确的速度控制。
4.2 位置监测
在机械臂定位系统中，使用S7-1200的高速脉冲采集功能可以精确地监测机械臂的位置。通过编码器反馈的脉冲信号，PLC可以计算出机械臂的当前位置，并进行相应的调整。
5. 性能优化和故障排除
为了确保高速脉冲采集的准确性和可靠性，工程师需要考虑以下因素：
硬件选择：确保使用的编码器和PLC的硬件接口兼容。
抗干扰措施：采取适当的屏蔽和接地措施，以减少电磁干扰对脉冲信号的影响。
软件优化：优化PLC程序，减少处理时间，提高响应速度。
6. 结论
西门子S7-1200 PLC的高速脉冲采集功能为自动化工程师提供了一个强大的工具，以实现对动态过程的精确控制和监测。通过合理配置和优化，可以显著提高自动化系统的性能和可靠性。
