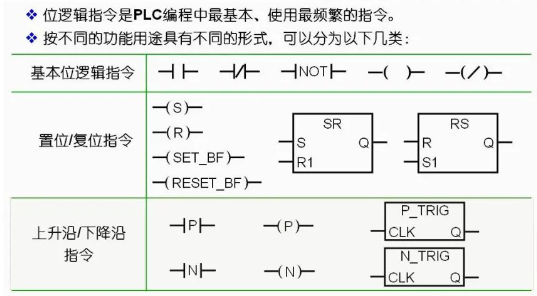

位逻辑指令在 PLC 编程当中是最为基础且使用极为频繁的指令种类。在西门子 S7-1200 里，位逻辑指令按照不同的功能用途呈现出多种形式，主要包括基本位逻辑指令、置位/复位指令以及上升沿/下降沿指令。图1

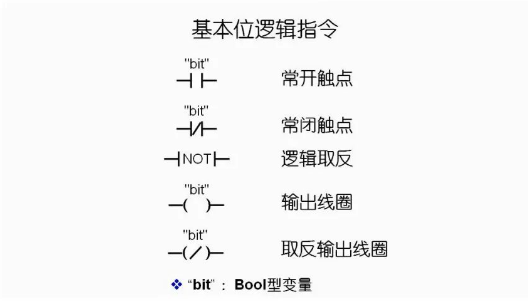

先来看基本位逻辑指令，它由常开触点、常闭触点、逻辑取反、输出线圈和取反输出线圈组成。在“bit”处需填入 BOOL 型变量。图2
接着看触点指令，如下图所示，指令执行时，CPU 会从特定的存储器位读取位数据。当位数据为 0 时，常开触点断开，常闭触点闭合；当位数据为 1 时，常开触点闭合，常闭触点断开。若“bit”是 I 区的变量，在其后加上“:P”，可指定立即读取物理输入。立即读取是直接从物理输入读取位数据值，而非从过程映像 I 区读取。需注意，立即读取不会更新过程映像区。

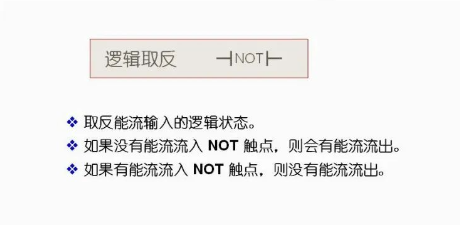

再看逻辑取反指令，如下图所示，执行该指令时会对能流的输入逻辑状态进行取反。若没有能流流入 NOT 触点，则会有能流流出；若有能流流入 NOT 触点，则没有能流流出。图4

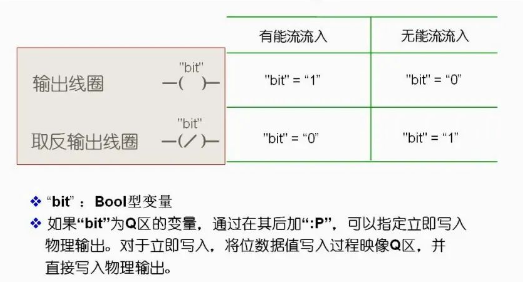

最后看线圈指令，如下图所示，执行该指令时，CPU 会根据能流流入线圈的情况向指定的存储器位写入新值。若有能流流入，则将输出线圈“bit”位置 1，取反输出线圈“bit”位置 0；若无能流流入，则将输出线圈“bit”位置 0，取反输出线圈“bit”位置 1。如果 bit 为 Q 区的变量，在其后加上“:P”，可指定立即写入物理输出。对于立即写入，会将位数据值直接写入物理输出，并写入过程映像 Q 区。图5
