WinCC V7.2以前版本中没有与S7-1200 CPU 通信的驱动，所以WinCC与S7-1200 CPU之间通过以太网的通信，只能通过OPC的方式实现。S7-1200 作为OPC的Sever端，只需设置IP 地址即可。上位机作为OPC 的Client端，通过SIMATIC NET 软件建立PC Station 来与S7-1200通信，实现步骤见 SIMATIC NET OPC 。
建立好PC Station 后，WinCC中的实现步骤如下：
1. 建立所有WinCC中要用到的变量
首先在OPC Scout中建立好所有WinCC中要用到的变量，步骤 OPC scout 。
2. 添加新的驱动

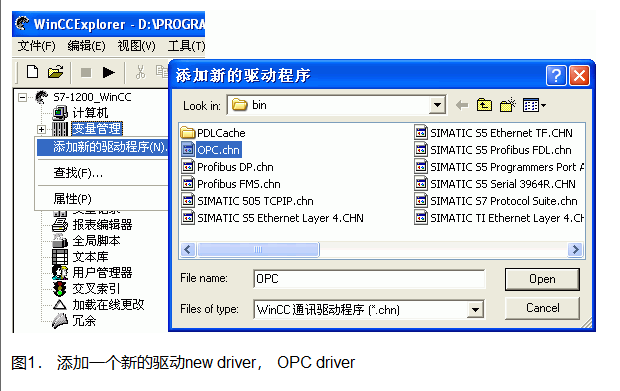

打开WinCC 软件新建一个项目，用鼠标右键点击“变量管理”，在快捷菜单中点击“添加新的驱动程序”，添加新的驱动：Opc.chn。如图1所示。
3. 在WinCC中搜索及添加OPC Scout中定义的变量

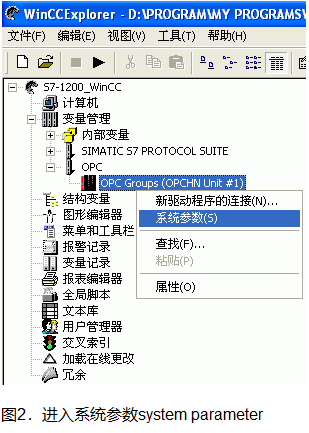

首先用鼠标右键点击OPC Groups ，在快捷菜单中点击“系统参数”，如图2所示。

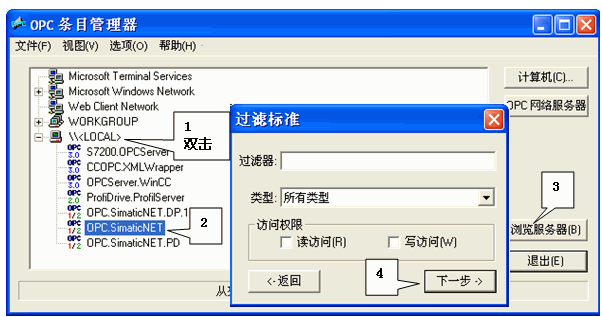

然后选中OPC.SimaticNET，点击“浏览服务器”按钮进行搜索。如图3所示。
图3．选择服务器浏览
4. 建立新连接并添加所需变量

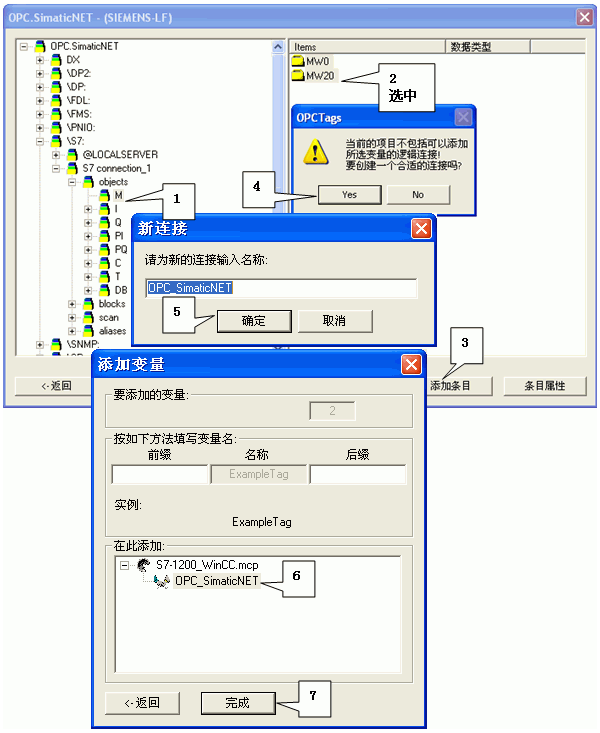

在变量列表中选择所需要的变量，点“添加条目”按钮添加所需变量，此时会自动要求你建立一个新连接，并将变量添加到这个连接中，如图4所示。
图4．添加变量并建立连接new connection，connection name，select connection

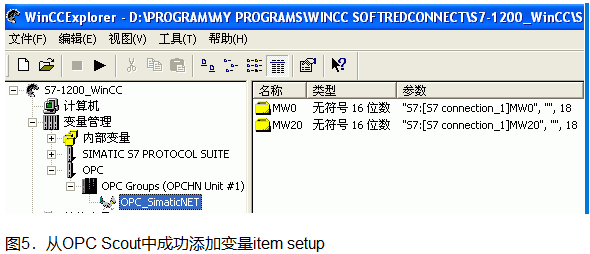

成功添加完变量后，WinCC中变量显示，如图5所示。完成以上所有配置，就可以在WinCC里监控这些变量了。
