西门子S7-1200 PLC参数汇总

S7-1200 参数汇总

S7-1200 最新参数汇总如下：

• S7-1200 基本功能
• S7-1200 通信功能
• S7-1200 工艺功能

S7-1200 PLC 基本功能

1. S7-1200 CPU 实时时钟保持时间

通常为 20 天，40℃ 时最少为 12 天（免维护超级电容）；

使用 BB1297 电池板和 CR1025 电池实时时钟断电保持时间大约为 1 年。

2. S7-1200 CPU 数据断电保持时间

设置了断电保持的数据理论上断电保持的时间是无限的，实际保持时间可能与运行环境、电源、EMC 等有关，所以尽可能按照安装要求进行安装、供电等。

3. S7-1200 CPU 断电保持数据区大小

• 固件版本为 V4.0 - V4.4 的 CPU 保持性存储器大小为 10k Byte
• 固件版本为 V4.5 及其以上的 CPU 保持性存储器大小为 14k Byte

4. S7-1200 CPU 工作存储器大小

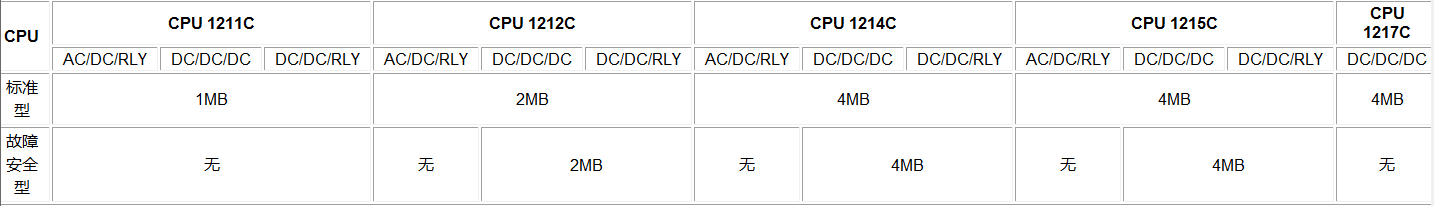

表 1 工作存储器

5. S7-1200 CPU 装载存储器大小

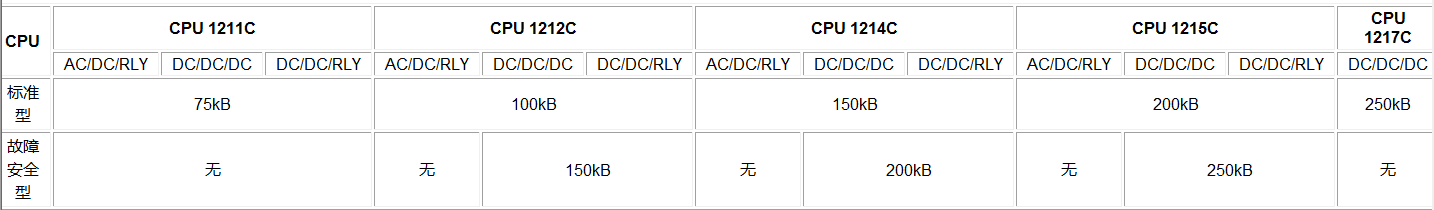

表 2 装载存储器

4. S7-1200 PLC 额定电压

表 3 电源范围

5. S7-1200 CPU 切断电源后，CPU 的电容维持时间

取决于 CPU 的供电类型：AC 120V 时为 20ms；AC 240V 时为 80ms；DC 24V 时为 10ms。

6. S7-1200 PLC 支持的代码块、定时器和计数器

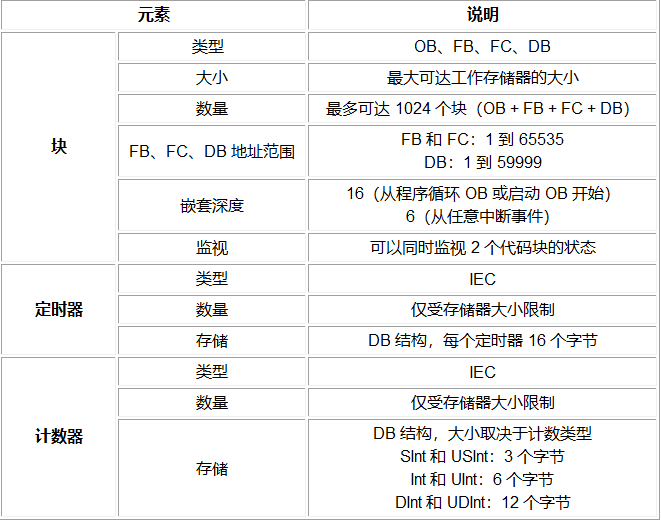

表 4 代码块、定时器和计数器

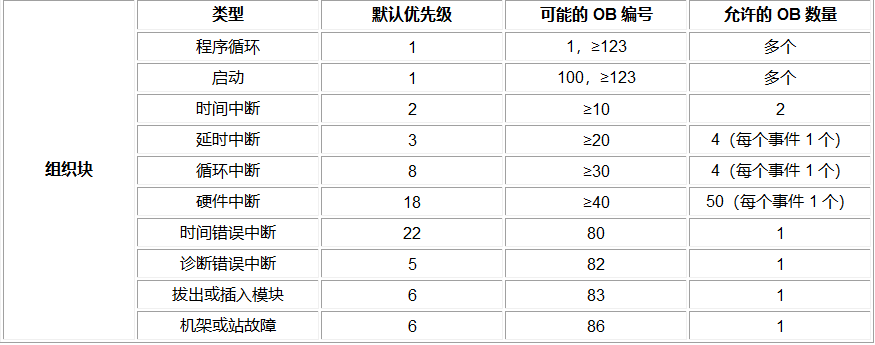

表 5 组织块

7. S7-1200 PLC 安装环境

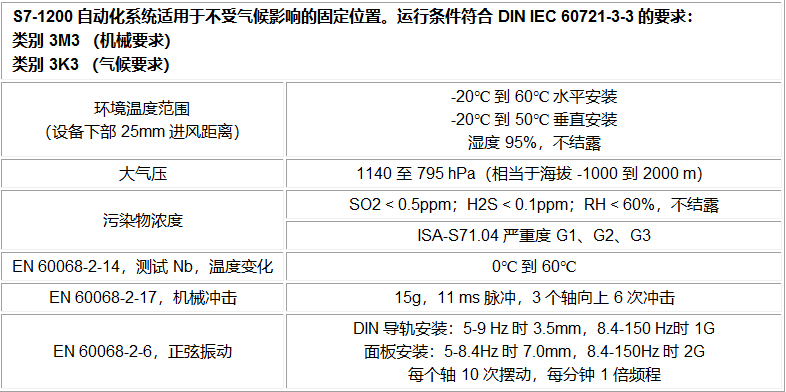

表 6 安装环境

S7-1200 PLC 通信功能

1. S7-1200 CPU 控制 IO设备 / DP 从站数量

S7-1200 CPU 作为 PROFINET IO 控制器时支持 16 个 IO 设备，所有 IO 设备的子模块数量最多为 256 个。
S7-1200 CPU 可以组态最多 3 个 PROFIBUS 通信模块，可以使 CM 1243-5 或 CM 1242-5 的任意组合。每个 DP 主站（CM 1243-5）最多控制 32 个 DP 从站，每个 DP 主站最多扩展 512 个子模块。

2. S7-1200 CPU 串口通信模块和通信板

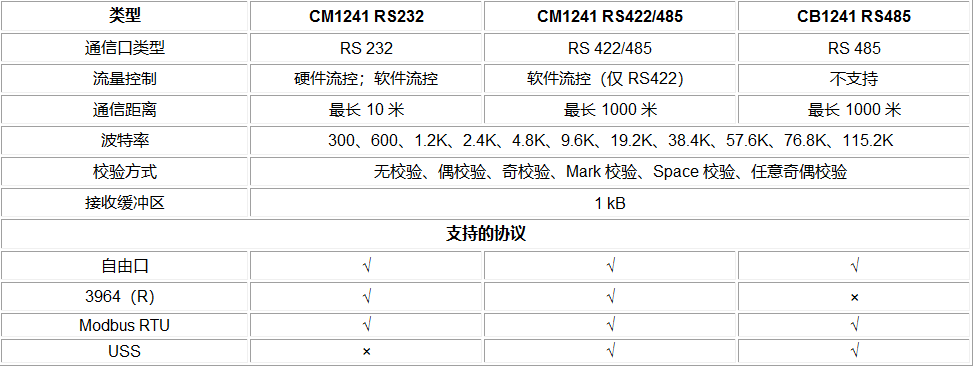

表 7 串口模块

3. S7-1200 CPU 以太网通信

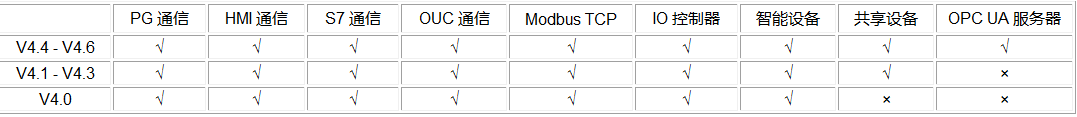

表 8 支持的以太网通信协议

4. S7-1200 CPU 连接资源

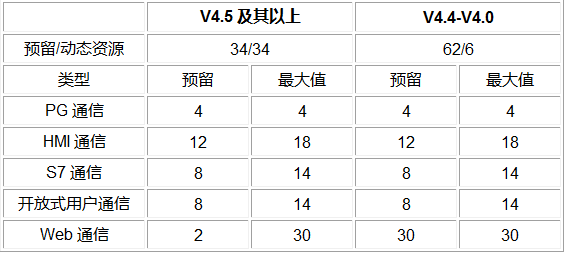

表 9 连接资源

S7-1200 PLC 工艺功能

1. S7-1200 CPU 运动控制

S7-1200 本体运动控制轴资源：

开环控制方式下：最大的脉冲轴个数为 4，无法扩展。

闭环控制方式下：固件版本 V4.1 及其以上的版本的 S7-1200 都可以通过 PROFIdrive 或模拟驱动器接口控制最多 8 个驱动器。

2. S7-1200 CPU 高速计数器功能

S7-1200 本体和扩展信号板总共提供 6 个高速计数器，可连接 PNP 或 NPN 脉冲输入信号，支持增量型旋转编码器。

S7-1200 高速计数器支持的工作模式有以下 4 种：

• 单相计数，方向由内部或外部控制
• 两相位
• A/B 正交计数器
• A/B 正交计数器四倍频

表 10 S7-1200 CPU 本体输入最大频率

注意： CPU 1217C 的 Ib2 - Ib5 是 5V 差分信号（RS 422），不是 24V 单端信号。

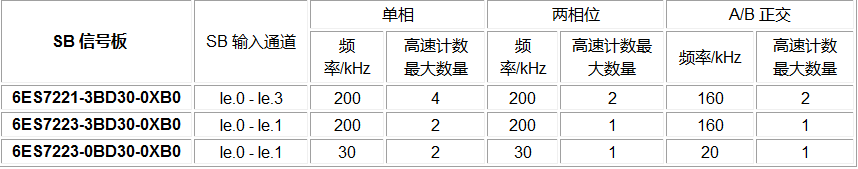

表 11 信号板 SB 输入最大频率

3. S7-1200 PLC PID 功能

S7-1200 提供 3 个 PID 指令：PID_Compact、PID_3Step、PID_Temp。

S7-1200 所支持的 PID 回路数仅受程序量大小及程序执行时间的影响，没有具体数量的限制，可以同时进行多个回路数的控制。

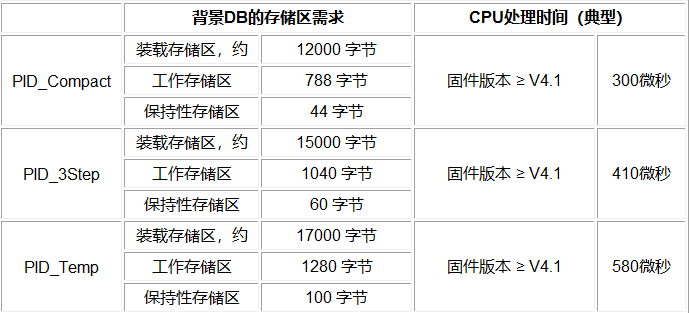

表 12 单个 PID 所需存储区与处理时间

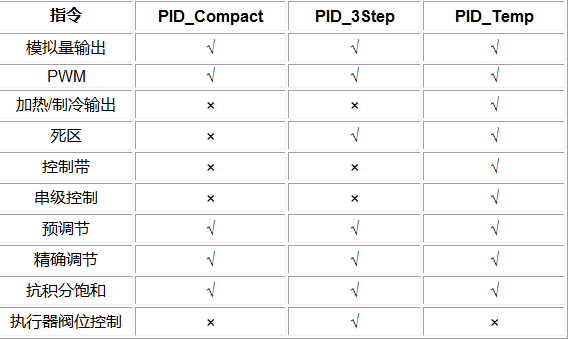

表 13 PID 指令功能对比
