对于 S7-1200（固件版本 V4.1 开始），可以在 TIA Portal 中使用“Get_IM_Data”指令读取 CPU 以及存储卡的序列号。
指令位于“扩展指令 > 诊断”下面，如图 1 所示。

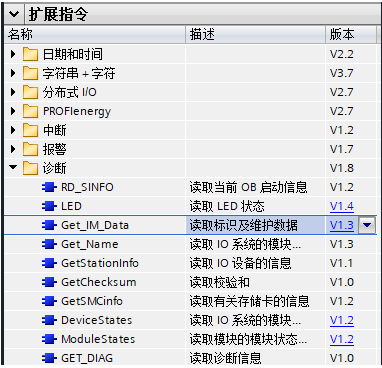

图 1 指令位置
本示例中以博途V17，CPU1214C V4.5 为例，读取 CPU 序列号以及存储卡序列号：
读取 S7-1200 CPU 序列号
1. 在 TIA Portal 中新建项目，添加新 DB 块，在 DB 块中建立变量 Type 和 data，其中 Type 数据类型为 UInt 类型，初始值设为 0，data 数据类型为 IM0_Data，该数据类型需要在数据类型处手动输入，然后回车生效，用来存储读取的信息，如图 2 所示。

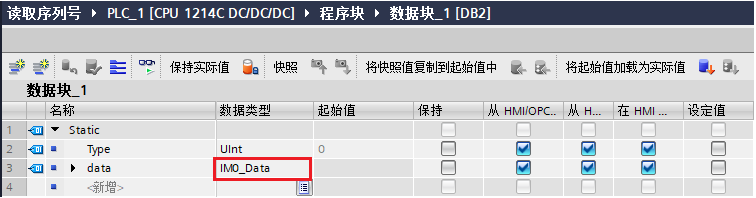

图 2 DB 块内容
2. 在 OB1 中添加指令 Get_IM_Data，并将 DB 块中的变量连接到相应的输入引脚，如图 3 所示；LADDR 为硬件标识符，可在 PLC 默认变量表中系统常量下查看，如图 4 所示。

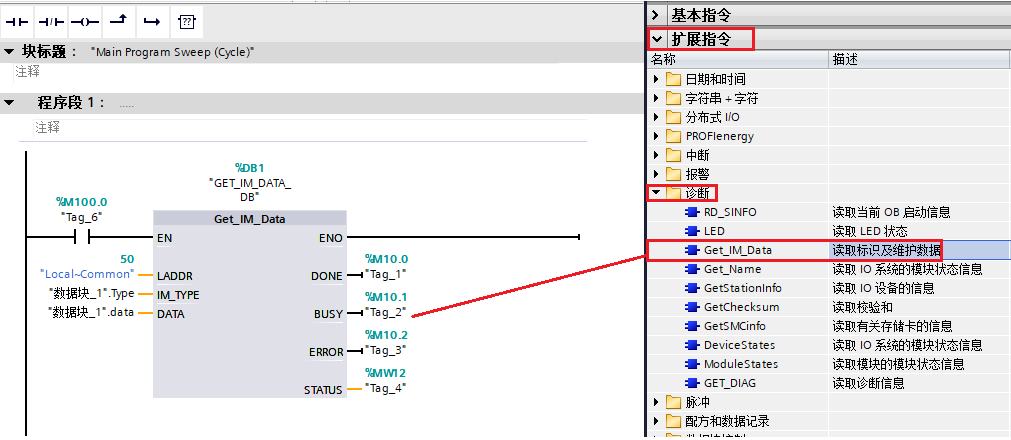

图 3 调用指令

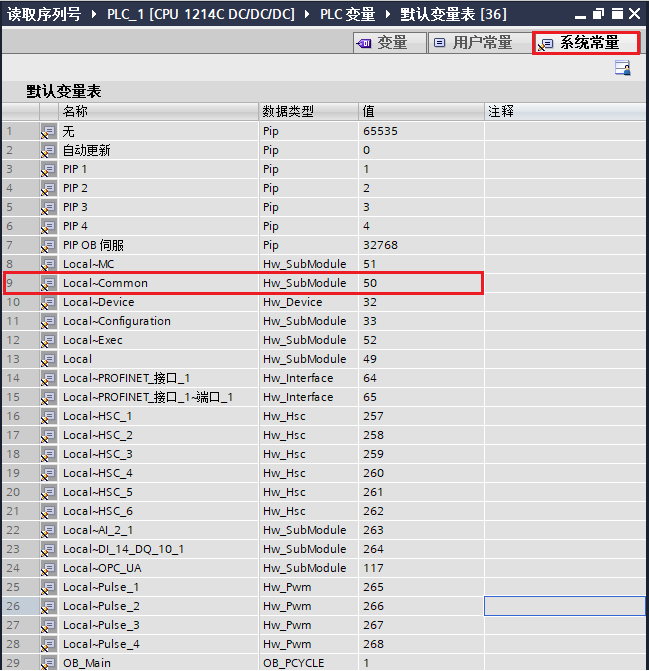

图 4 硬件标识符
3. 编译下载程序，将指令 EN 引脚置位，在线监视 DB 块中 data 变量，如图 5 所示，其中 Serial_Number 为 CPU 序列号，此外还可以从变量中看到订货号，硬件版本号，固件版本等信息。

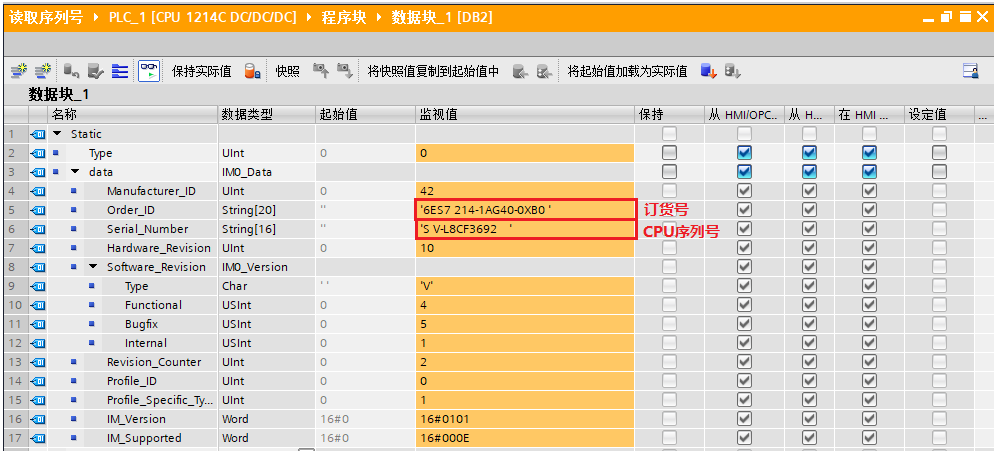

图 5 DB 块显示内容
1. 对于读取 S7-1200 存储卡序列号，只需要将 Get_IM_Data 指令输入硬件标识符修改为 “Local~MC”，其他不变，如图 6 所示。

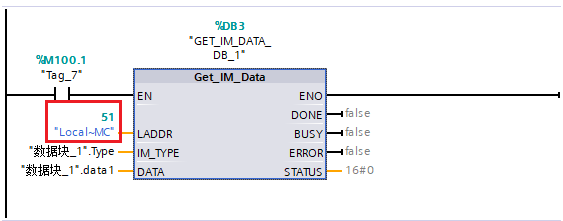

图 6 调用指令
2. 下载并将 EN 引脚置位，在线监视 data1 变量（另外建的 IM0_Data 类型变量），结果如图 7 所示，同样可以从变量中读取到订货号，版本等相关信息。

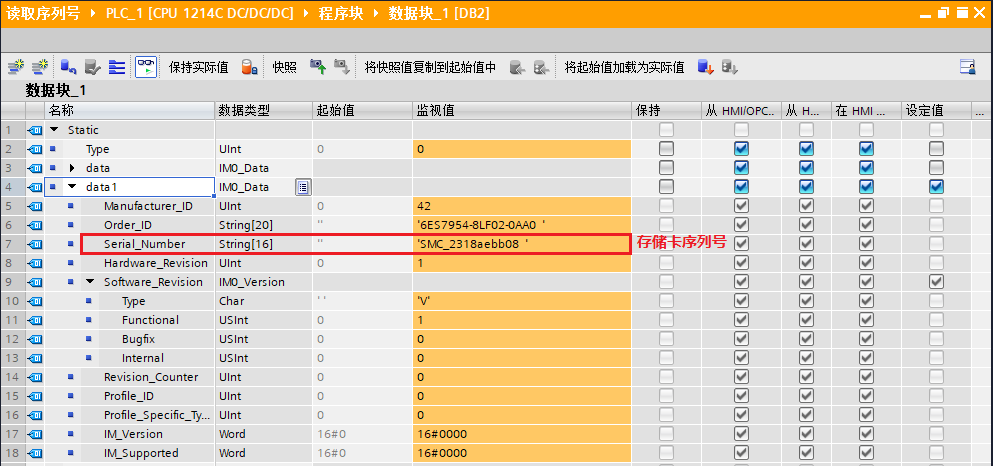

图 7 DB 块显示内容
