PID 指令块的参数分为两部分，输入参数与输出参数。其指令块的视图分为扩展视图与集成视图，在不同的视图下所能看见的参数是不一样的，在集成视图中可看到的参数为最基本的默认参数，如给定值，反馈值，输出值等。定义这些参数可实现控制器最基本的控制功能，而在扩展视图中，可看到更多的相关参数，如手自动切换，模式切换等，使用这些参数可使控制器具有更丰富的功能。如图 1 所示：

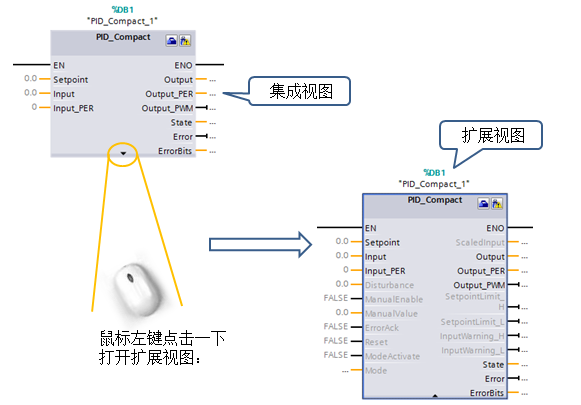

图1、PID 指令块的集成视图和扩展视图
PID_Compact V2 的输入参数包括 PID 的设定值，过程值，手自动切换，故障确认，模式切换和 PID 重启参数，如表 1 所示：

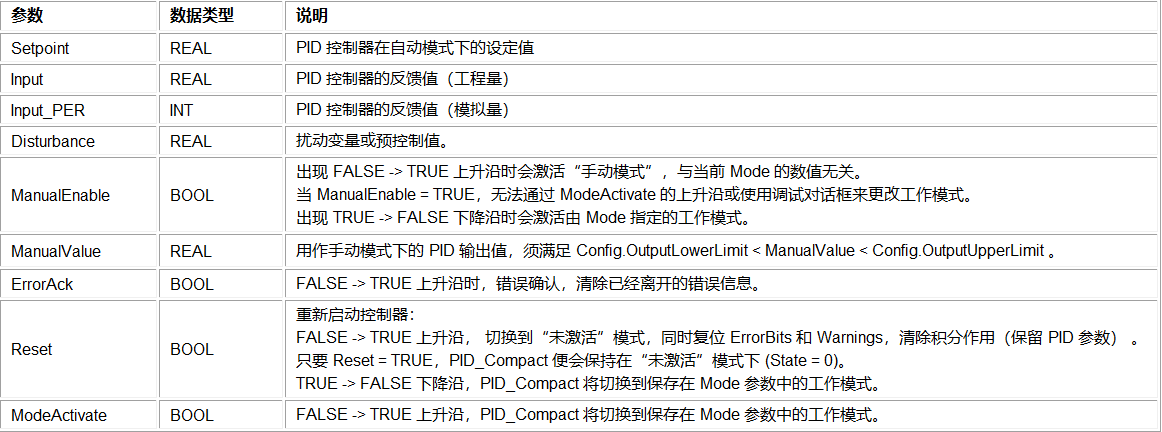

表1.输入参数
注意：如果使用 Reset 复位错误会重启 PID 控制器，建议使用 ErrorAck 来复位错误代码。
PID_Compact V2 的输出参数包括 PID 的输出值（REAL、模拟量、PWM），标定的过程值，限位报警（设定值、过程值），PID 的当前工作模式，错误状态及错误代码，如表 2 所示：

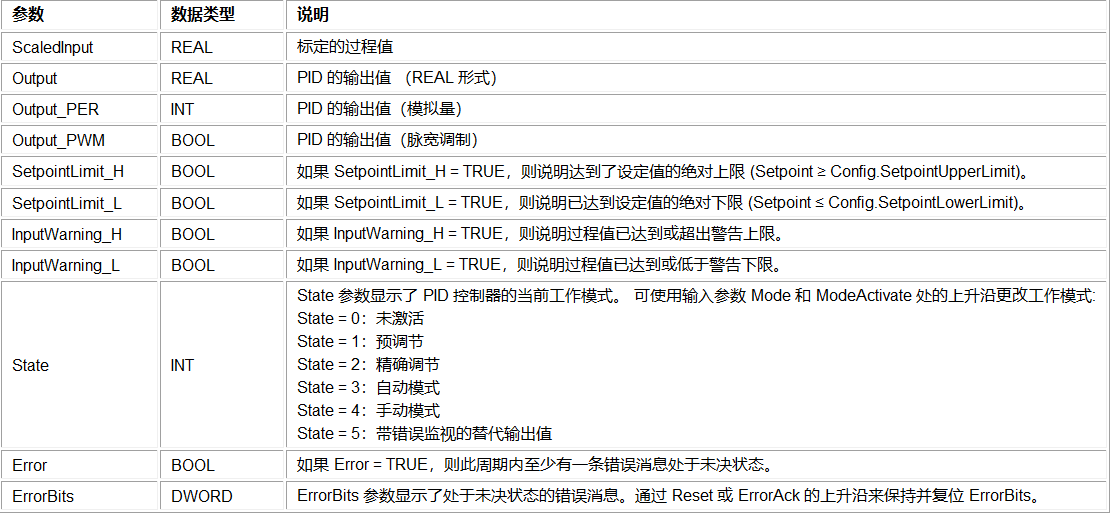

表2.输出参数
注意：
1.若 PID 控制器未正常工作，请先检查 PID 的输出状态 State 来判断 PID 的当前工作模式，并检查错误信息。
2.当错误出现时 Error=1，错误离开后 Error=0，ErrorBits 会保留错误信息。可通过编程清除错误离开后 ErrorBits 保留的错误信息。
PID_Compact V2 的输入输出参数 Mode 指定了 PID_Compact 将转换到的工作模式，具有断电保持特性，由沿激活切换工作模式，如表 3 所示：

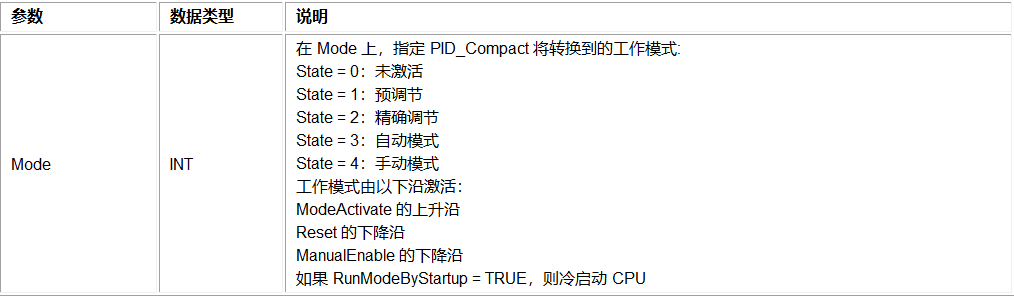

表3.输入输出参数
注意：当 ManualEnable = TRUE，无法通过 ModeActivate 的上升沿或使用调试对话框来更改工作模式。
当PID出现错误时，通过捕捉 Error 的上升沿，将 ErrorBits 传送至全局地址，从而获得 PID 的错误信息，如表 4 所示。

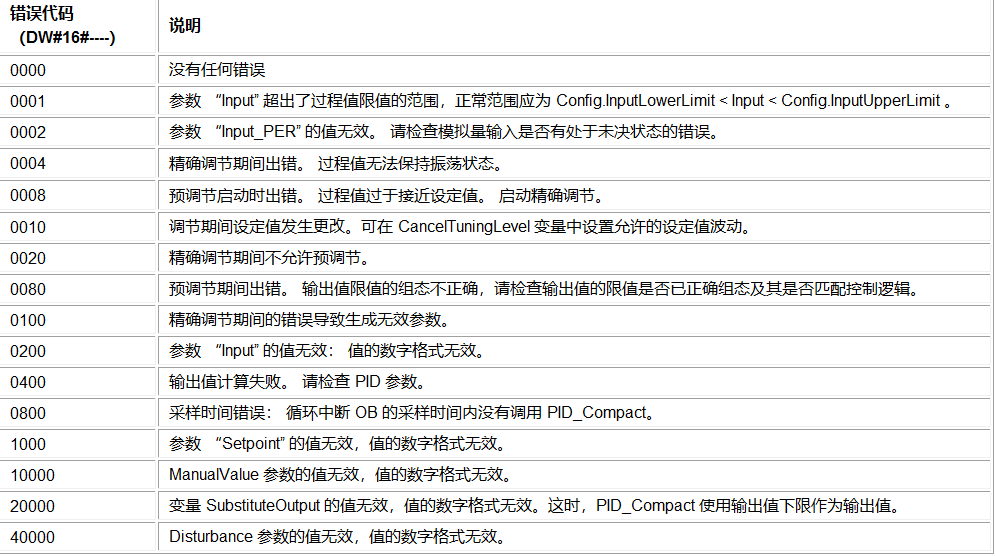

表4.错误代码定义
注意：如果多个错误同时处于待决状态，将通过二进制加法显示 ErrorBits 的值。 例如，显示 ErrorBits = 0003h 表示错误 0001h 和 0002h 同时处于待决状态。
