S7-1200 V4.0 及其以下版本轴资源



S7-1200 V4.0 及其以下版本的运动控制轴只支持开环运动控制,以下是每个型号和版本的具体资源说明。



开环控制方式下,S7-1200 轴资源



S7-1200 运动控制轴的资源个数是由 S7-1200 PLC 硬件能力决定的,不是由单纯的添加 IO 扩展模块来扩展的。



S7-1200 的最大的脉冲轴数不能扩展,如果客户需要控制轴数超过 S7-1200 最大支持轴数,并且对轴与轴之间的配合动作要求不高的情况下,可以使用多个 S7-1200 CPU,这些 CPU 之间可以通过以太网的方式进行通信。





表 1 显示了每种 CPU 的开环控制资源个数

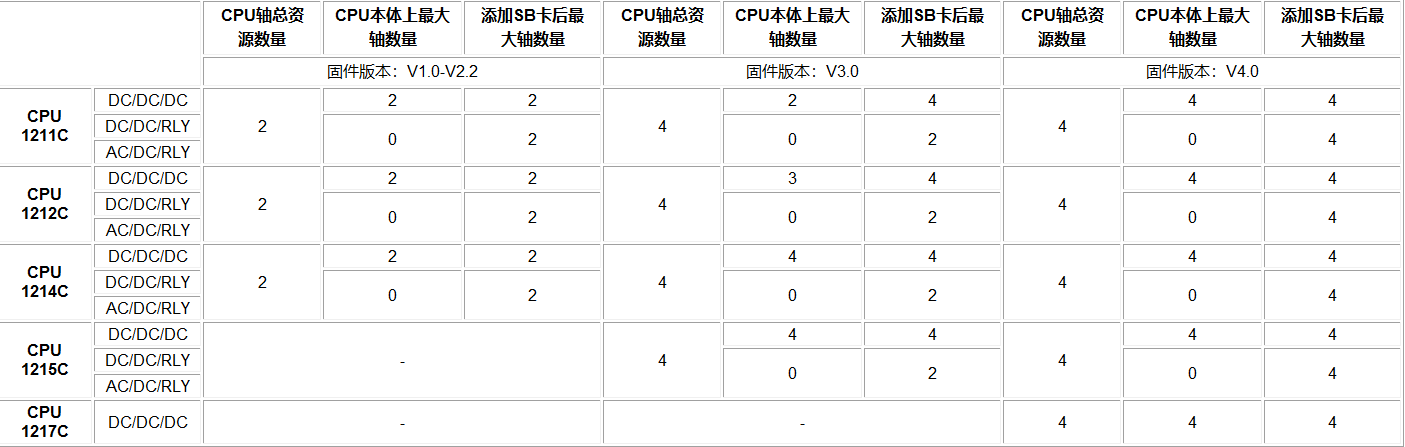

表 1. 轴资源



如上表所示,不同固件版本的 S7-1200 CPU 的轴资源个数不尽相同,客户在使用或购买 S7-1200 CPU 时务必确认轴的资源个数以满足使用要求。



此外从后面的表格可以看到,不同的 DO 点,其脉冲输出频率也不尽相同,请客户务必确认其输出频率能否满足工艺要求。





从表 1 中可以看出,添加信号板并不会超过 CPU 的总资源限制数。对于 DC/DC/DC 类型的 CPU 来说,添加信号板可以把 PTO 的功能移到信号板上,CPU 本体上的 DO 点可以空闲出来作为其他功能。而对于继电器输出类型的 CPU 来说如果需要使用 PTO 功能,则必须添加相应型号的信号板,如表 2 所示。

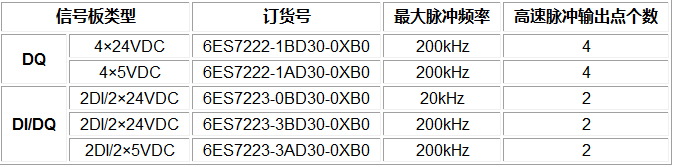

表 2. 信号板信息



上表中的 5V 信号都是集电极开路信号,不是 5V 差分信号。



信号板中 200kHz 的 DQ 点支持低电平有效的输出,如果 CPU 有低电平有效的输出需求的话,只能使用信号板。



CPU1211C 脉冲轴资源和脉冲频率





表 3 显示了 CPU 1211C 不同模式下最大轴个数。表 4 显示了 CPU 1211C 集成 Q 点最大输出频率。


表 3. CPU 1211C 不同模式下最大轴个数



1. 只有固件版本为 V4.0 的 S7-1200 CPU 才额外支持“正/反向”和“AB 正交”的 PTO 控制方式;


2. 表 3 中红色的数字实际上说明的是:方式下并不能直接选择“单脉冲”的方式,但是用户可以在“脉冲+方向”的方式下不使用“方向”控制信号来实现“单脉冲”输出。

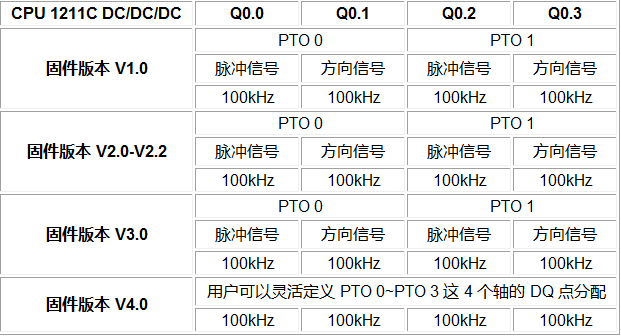

表 4. CPU 1211C 集成 Q 点最大输出频率



表 4 中固件版本 V3.0 的 CPU1211C 列出了 PTO 和 PTO1,实际上固件版本 V3.0 版本的 CPU1211C 有 4 个轴的资源,由于 CPU1211C 本体只集成了 4 个 DO 点,因此 CPU1211C DC/DC/DC 类型的 CPU 最多只能组态 2 个 PTO。如果用户有更多轴的需求,需要添加信号板。



CPU1212C 脉冲轴资源和脉冲频率





表 5 显示了 CPU 1212C 不同模式下最大轴个数。表 6 显示了 CPU 1212C 集成 Q 点最大输出频率。

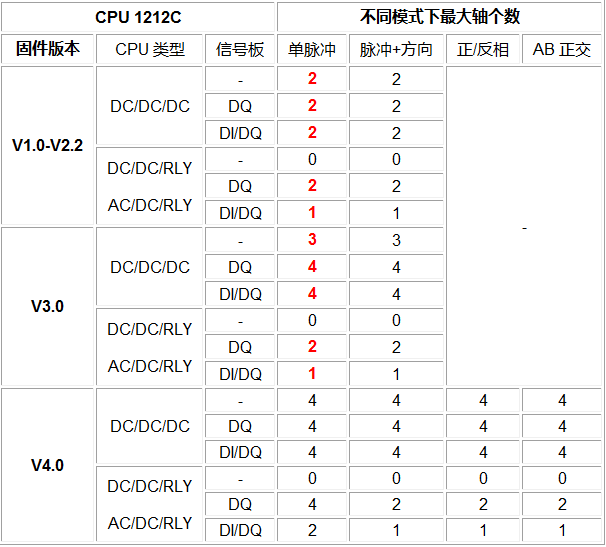

表 5. CPU1212C 不同模式下最大轴个数



1. 只有固件版本为 V4.0 的 S7-1200 CPU 才额外支持“正/反向”和“AB 正交”的 PTO 控制方式;


2. 表 5 中红色的数字实际上说明的是:在 TIA Portal 软件中 PTO 控制方式下并不能直接选择“单脉冲”的方式,但是用户可以在“脉冲+方向”的方式下不使用“方向”控制信号来实现“单脉冲”输出。

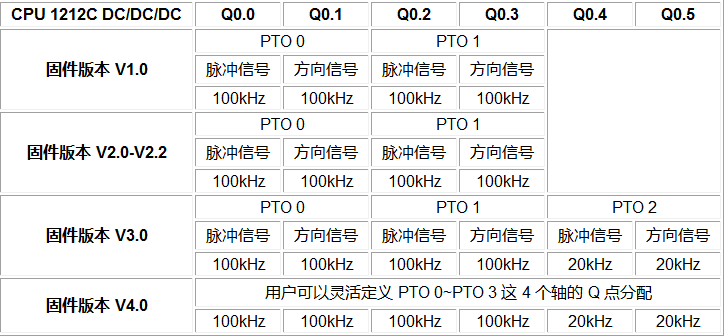

表 6. CPU1212C 集成 Q 点最大输出频率



表 6 中固件版本 V3.0 的 CPU1212C 列出了 PTO,PTO1 和 PTO2。实际上固件版本 V3.0 版本的 CPU1212C 有 4 个轴的资源,由于 CPU1212C 本体只集成了 6 个 DO 点,因此 CPU1212C DC/DC/DC 类型的 CPU 最多只能组态 3 个PTO。如果用户有更多轴的需求,需要添加信号板。



CPU1214C 脉冲轴资源和脉冲频率





表 7 显示了 CPU 1214C 不同模式下最大轴个数。表 8 显示了 CPU 1214C 集成 Q 点最大输出频率。

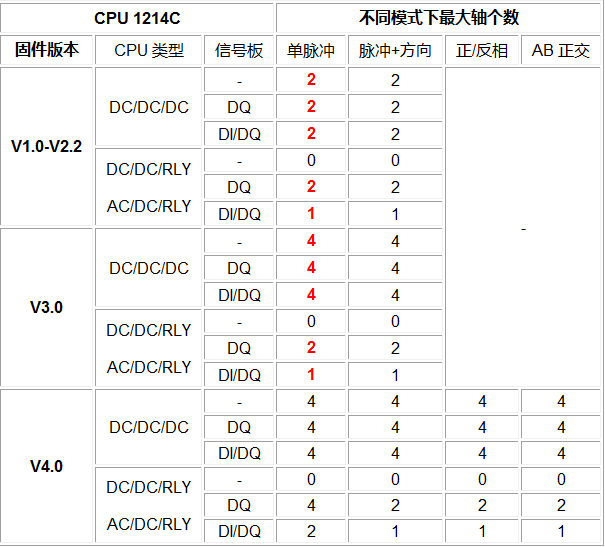

表 7. CPU1214C 不同模式下最大轴个数



1.  只有固件版本为 V4.0 的 S7-1200 CPU 才额外支持“正/反向”和“AB 正交”的 PTO 控制方式;


2. 表 7 中红色的数字实际上说明的是:在 TIA Portal 软件中 PTO 控制方式下并不能直接选择“单脉冲”的方式,但是用户可以在“脉冲+方向”的方式下不使用“方向”控制信号来实现“单脉冲”输出。

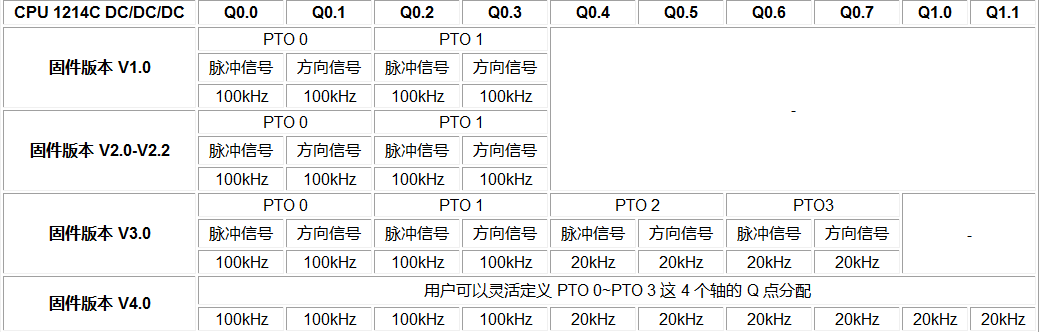

表 8. CPU1214C 集成 Q 点最大输出频率



CPU1215C 脉冲轴资源和脉冲频率





表 9 显示了 CPU 1214C 不同模式下最大轴个数。表 10 显示了 CPU 1214C 集成 Q 点最大输出频率。

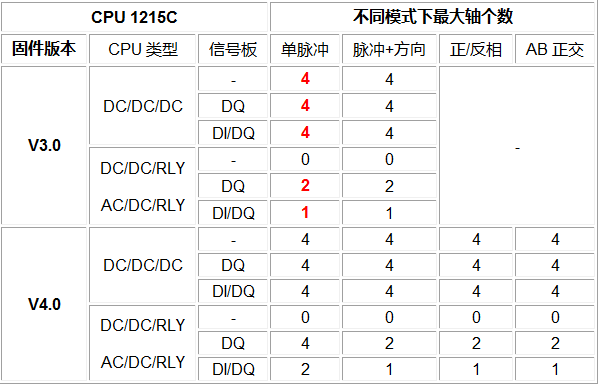

表 9. CPU1215C 不同模式下最大轴个数



1. 只有固件版本为 V4.0 的 S7-1200 CPU 才额外支持“正/反向”和“AB 正交”的 PTO 控制方式;


2. 表格中红色的数字实际上说明的是:在 TIA Portal 软件中 PTO 控制方式下并不能直接选择“单脉冲”的方式,但是用户可以在“脉冲+方向”的方式下不使用“方向”控制信号来实现“单脉冲”输出。

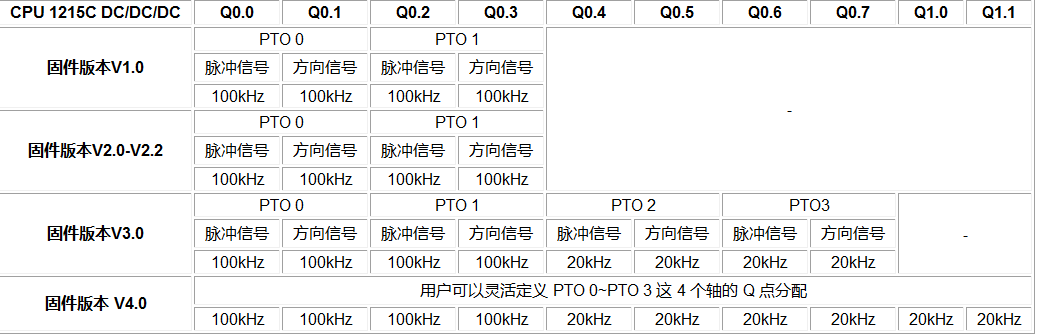

表 10. CPU1215C 集成 Q 点最大输出频率



CPU1217C 脉冲轴资源和脉冲频率





表 11 显示了 CPU 1217C 不同模式下最大轴个数。表 12 显示了 CPU 1217C 集成 Q 点最大输出频率。



由于 CPU1217C 本体只集成了 6 个集电极开路 24V 源型输出信号点,因此 CPU1217C 本体最多只能组态 3 个 DC 24 V 的脉冲+方向的 PTO。如果用户有更多轴的需求,需要添加信号板。差分信号点和 DC 24 V 信号点无法混用。

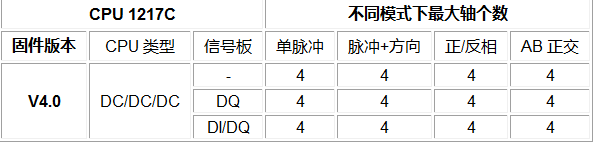

表 11. CPU1217C 不同模式下最大轴个数

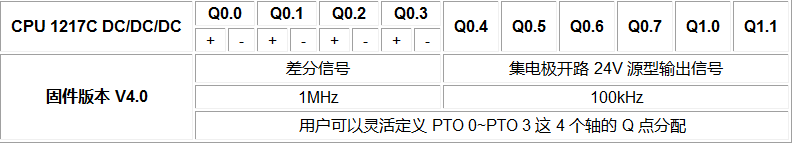

表 12. CPU1217C 集成 Q 点最大输出频率
