S7-1200 BB 1297 电池板适用于实时时钟的长期备份。 它可插入 S7-1200 CPU（固件版本 3.0 及更高版本）正面的板插槽中。BB 1297 不能与较早版本的 CPU 一起使用。
必须将 BB 1297 添加到设备组态并将硬件配置下载到 CPU 中，BB 1297 电池板才能正常工作。
BB 1297 只是电池板，必须由用户另行购买电池，电池型号为 CR1025。
安装 BB 1297 中的电池，请执行以下步骤, 如下图 1 所示：
1. 在 BB 1297 中，将 CR1025 电池正极朝上，负极靠近印刷线路板来安装新电池。
2. 安装 BB 1297 电池板。
更换 BB 1297 中的电池,请执行以下步骤，如下图 1 所示：
1. 将 BB 1297 从 CPU 中取出。
2. 使用小号螺丝刀小心地取下旧电池。 将电池从卡夹下部推出。
3. 安装新的 CR1025 替换电池时，使电池正极朝上，负极靠近印刷线路板。
4. 重新安装 BB 1297 电池板。

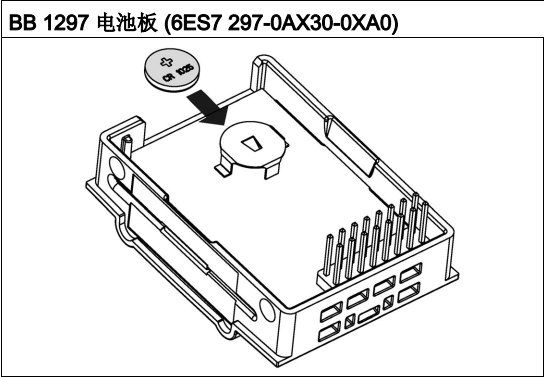

图 1. BB 1297 电池板安装电池

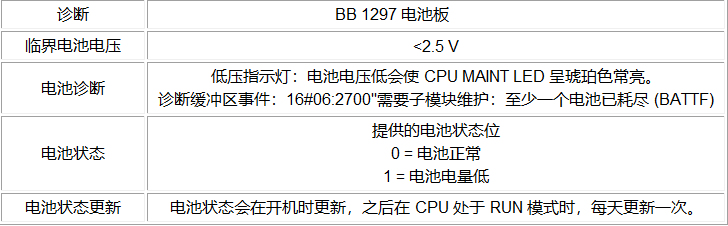

BB 1297 电池板可通过指示灯，结合模板地址和诊断缓冲区进行诊断。

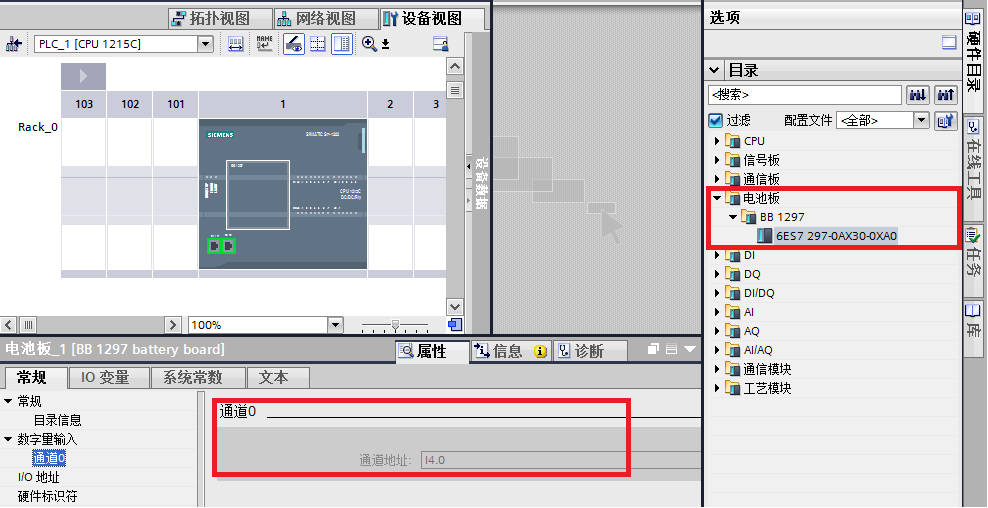

BB 1297 电池板提供的电池状态位可在“设备视图-属性-常规-数字量输入-通道0”查看, 例如 I4.0。 如下图 2 所示：
图 2.电池状态位

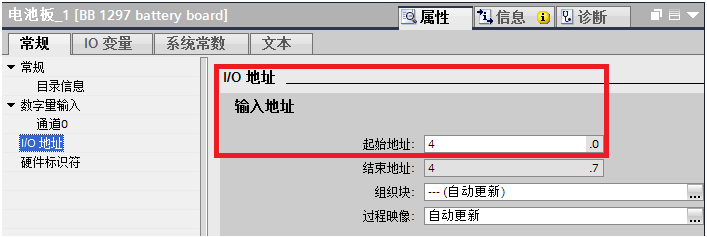

以上地址也可在“设备视图-属性-常规-数字量输入-I/O地址”更改。如下图 3 所示：
图 3.修改电池状态位地址
S7-1200 CPU 的数据断电保持功能是否需要 BB 1297 电池板？
如果对 S7-1200 CPU DB 和 M 区数据设置了断电保持，无需再使用 BB 1297 电池板，即可实现数据永久保持。 S7-1200 BB 1297 电池板适用于实时时钟的断电保持。
BB 1297 电池板插入 CPU 就能实现实时时钟的断电保持吗？
使用 BB 1297 实现实时时钟的断电保持必须注意以下两点：
1. BB 1297 只是电池板，必须由用户另行购买电池，电池型号为 CR1025。
2. 必须将 BB 1297 添加到设备组态并将硬件配置下载到 CPU 中，BB 1297 电池板才能正常工作。
BB 1297 电池板能对实时时钟断电保持多长时间？
使用 BB1297 电池板和 CR1025 电池，能对实时时钟断电保持大约一年。可编程使用提供的电池状态位如 I4.0=1，检测电池电量低。
