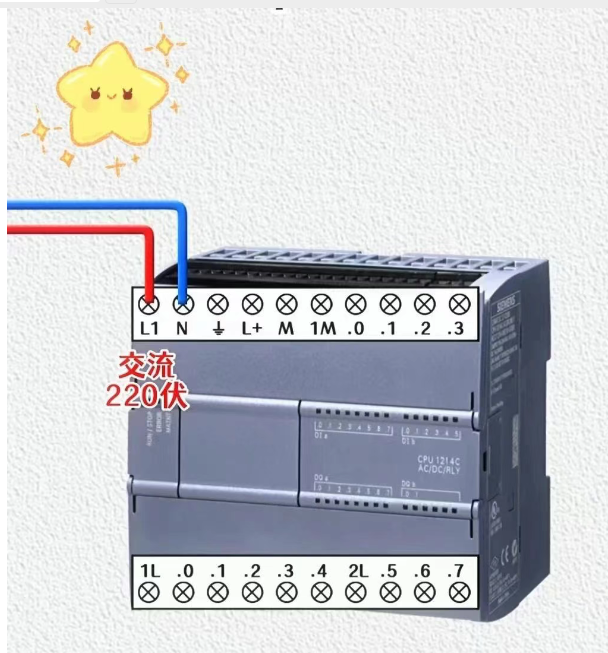

从零开始学习西门子PLC编程-梯形图编程基础篇
1
什么是梯形图语言？
梯形图(LAD)是最常用的PLC编程语言，它长得就像一个侧着放的梯子。左边是电源线路，右边是公共地线，中间就是我们的控制逻辑。想象一下普通家用电路：开关控制灯泡的原理，梯形图就是这个道理。
核心概念：
输入触点：就像墙上的开关 输出线圈：相当于被控制的灯泡 *逻辑关系：开关怎么控制灯泡
2
基本元素详解
--||--常开触点（按下才导通） --|/|--常闭触点（默认导通，按下断开）
这就像家里的开关，常开触点默认是断开的，按一下才接通；常闭触点恰好相反。
--()--普通输出线圈 --(S)--置位线圈 --(R)--复位线圈
输出线圈就是我们要控制的设备，比如电机、指示灯等。
3
实际应用案例：简单的启停控制
以最常见的电机启停控制为例：
|--[START]---[MOTOR_RUN]--|MOTOR|-- |--[MOTOR]-------------------|
|--[STOP]-----|/|-------------|
要点说明：
START按钮：启动按钮（常开） STOP按钮：停止按钮（常闭） MOTOR：输出线圈，控制电机 MOTOR_RUN：自锁触点
4
常见问题与解决方案
1.自锁电路不工作 原因：常见的是忘记配置自锁触点或接线顺序错误 解决：检查自锁回路的完整性
2.输出不动作 原因：输入点地址配置错误或硬件接线问题 解决：使用状态监视功能，观察输入信号是否正确
