组态和运用西门子S71200PLC及精简系列面板（如KTP400Basic）需要系统化的步骤。
1.软件准备
安装TIAPortal：使用V13或更高版本，确保包含STEP7Basic（PLC编程）和WinCCBasic（HMI组态）组件。
激活许可证：通过AutomationLicenseManager激活所需许可证，避免功能限制。
2.创建项目
新建项目：打开TIAPortal，选择“创建新项目”并命名。
添加设备：
PLC：在“项目树”中右键添加新设备，选择S71200系列具体型号（如CPU1214C）。
HMI：再次添加设备，选择对应的精简面板型号（如KTP400Basic）。
3.网络与通信配置
配置Profinet连接：

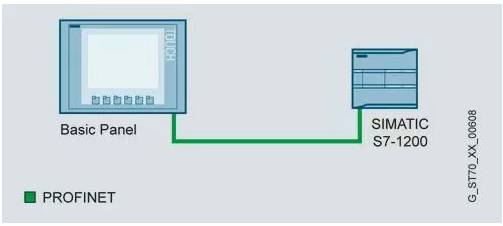

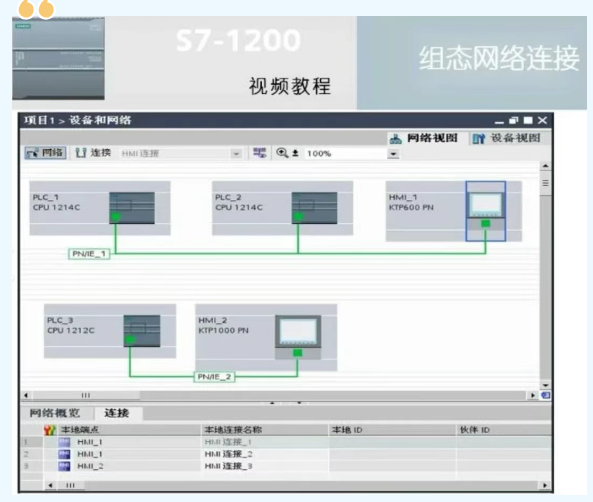

在“网络视图”中拖拽HMI设备到PLC的Profinet接口，自动建立连接。
设置IP地址：确保PLC和HMI在同一子网（如PLC:192.168.0.1，HMI:192.168.0.2）。
验证连接：使用“在线与诊断”功能检查物理连接状态。
4.变量管理
PLC变量表：在PLC项目中定义变量（如“Motor_Start”对应Q0.0）。
HMI变量连接：在HMI的“变量表”中，选择“连接”到PLC，并绑定相同变量名。
5.HMI界面设计
画面元素：
按钮：拖拽“按钮”到画面，属性中绑定“Motor_Start”变量，设置按下/释放操作。
指示灯：添加圆形元素，绑定“Motor_Run”变量，配置颜色动画（绿色=运行，红色=停止）。
画面导航：
创建多个画面（如Main、Settings），使用“画面跳转”按钮切换。
报警管理：
在“报警”选项卡中定义触发条件（如温度超限），设置显示文本和优先级。
6.PLC程序设计
编写逻辑：

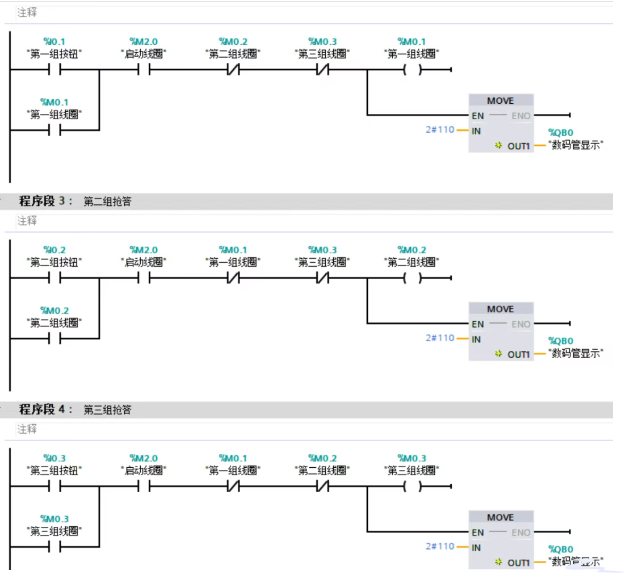

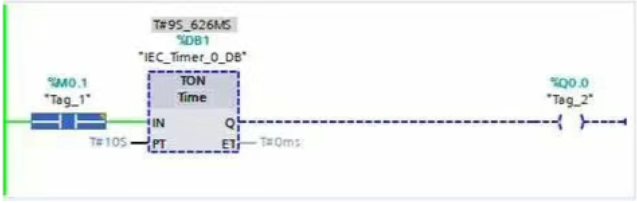

使用梯形图（LAD）编写启保停电路，关联HMI按钮和指示灯变量。
仿真测试：利用TIAPortal的PLC仿真功能验证逻辑，无需硬件。
7.下载与调试
下载到PLC：
通过以太网或USB/PPI电缆连接，选择“下载到设备”并确认硬件配置。
下载到HMI：
使用Profinet或USB线，在WinCCRuntime中选择“传输”模式。
联机测试：
操作HMI按钮，观察PLC输出点状态及HMI反馈，使用“监控表”实时查看变量值。
8.高级功能实现
数据记录：
在HMI中启用“数据记录”，配置CSV文件存储路径，记录关键变量历史。
用户权限：
创建用户组（如Operator、Engineer），设置密码，限制敏感操作（如参数修改）。
配方管理：
定义配方（Recipe）存储生产参数，HMI界面提供配方选择与下载功能。
9.故障排查
通信故障：
检查网线、IP设置，使用Ping命令测试连通性。
确认Profinet名称（如PLC_1）与实际设备一致。
变量不更新：
检查HMI变量连接是否指向正确的PLC，确认PLC程序中对变量进行了读写操作。
画面卡顿：
减少复杂图形元素数量，优化脚本执行频率。
10.维护与优化
定期备份：通过“项目>归档”功能压缩备份整个项目。
固件升级：在西门子官网下载最新固件，通过TIAPortal的“在线升级”更新PLC和HMI。
HMI响应优化：启用“异步加载”功能分批次加载复杂画面元素。
示例应用：电机控制系统
1.HMI界面：
主画面：启动/停止按钮、电机状态指示灯、跳转到参数设置页面的按钮。
参数设置：电机速度设定输入框（绑定PLC的“Speed_Setpoint”变量）。
2.PLC逻辑：
根据HMI输入的“Speed_Setpoint”调节PWM输出，通过模拟量模块控制变频器。
检测过流信号，触发HMI报警并记录事件。
