三菱Works3 和西门子多PLC通讯配置
发布时间：2026-02-24来源： 点击：12
当一套系统中包含多个子站，往往需要多站交互，如果使用西门子PLC，那么PN通讯肯定是首选，我们需要组态通讯网络即可。如果一套系统中用的是三菱的PLC，在Works3中进行简单设置也可以做到三菱与三菱之间、三菱和西门子之间进行数据交互。
1、系统环境

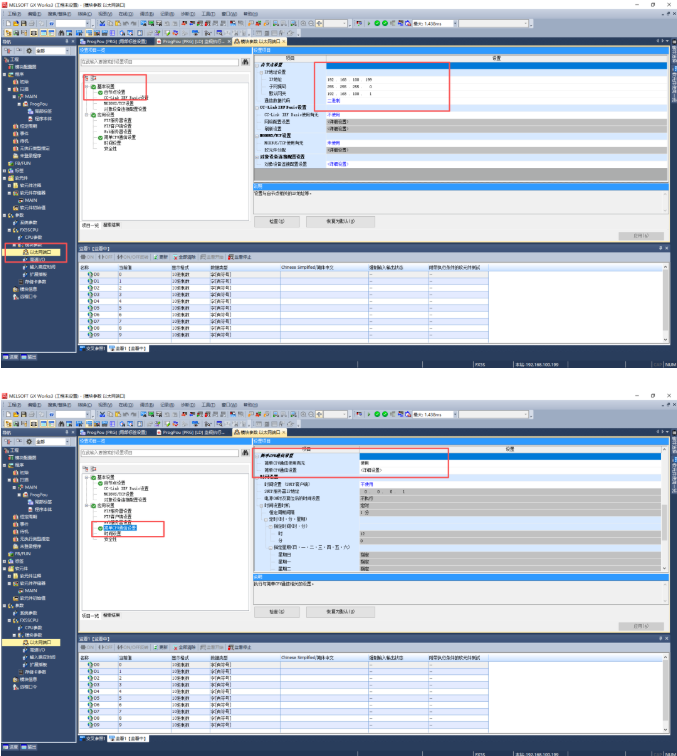

2、三菱组态

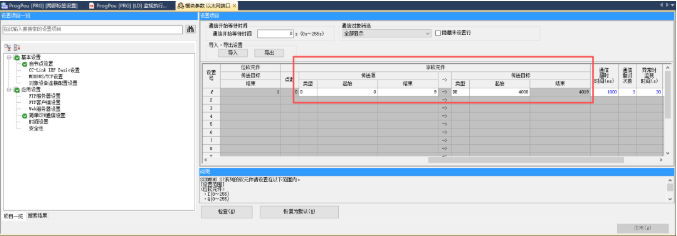

注意位软元件一次最少16位，西门子和三菱的高低位数据是相反的，即I0.0-I0.7对应的时三菱的Y10-Y17；I1.0-I1.7对应三菱的Y0-Y7。

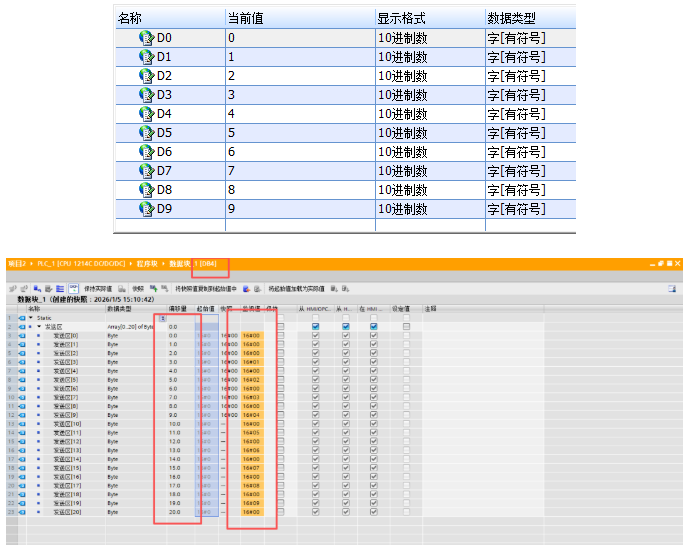

字软元件西门子是用DB块，西门子背景数据块要求去优化，起始前三位表示数据块号，后三位表示开始数据号，例如4000表示将三菱的D0开始的数据写入到西门子DB4数据块内，从0 开始（如果是3000就是DB3数据块）。
注意西门子需要选择防护与安全，勾选连接机制中的“允许来自远程对象的PUT/GET通信访问”
