一、基础控制电路
1.单控开关电路
单刀单掷开关控制一盏灯，最基础的照明控制电路。
2. 双控开关电路
用两个双控开关实现同一盏灯的两地控制（如楼梯灯）。
3. 自锁电路（自保持电路）
通过继电器或接触器的常开触点实现启动后自动保持通电。

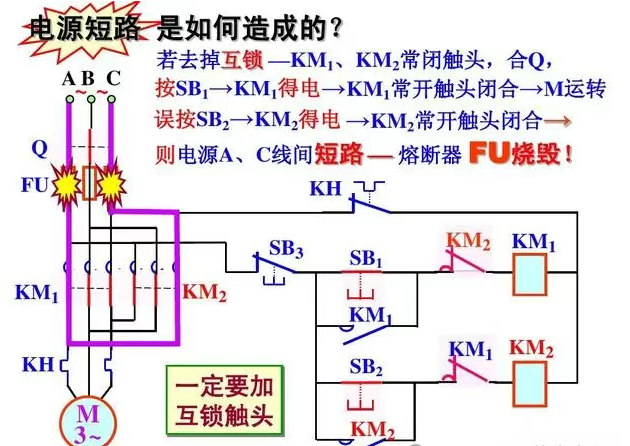

4. 互锁电路（联锁电路）
多个接触器互锁，防止同时动作（如电机正反转控制）。

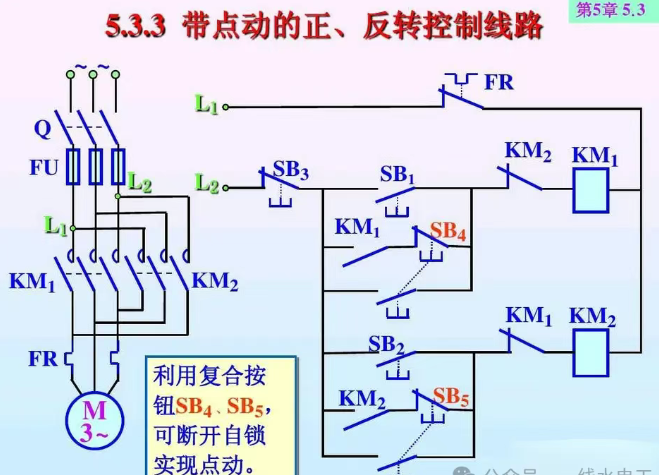

5. 点动控制电路
按下按钮时设备运行，松开即停止（如起重机点动操作）。
6. 三相电机直接启动电路
通过接触器控制三相电机的启动与停止。

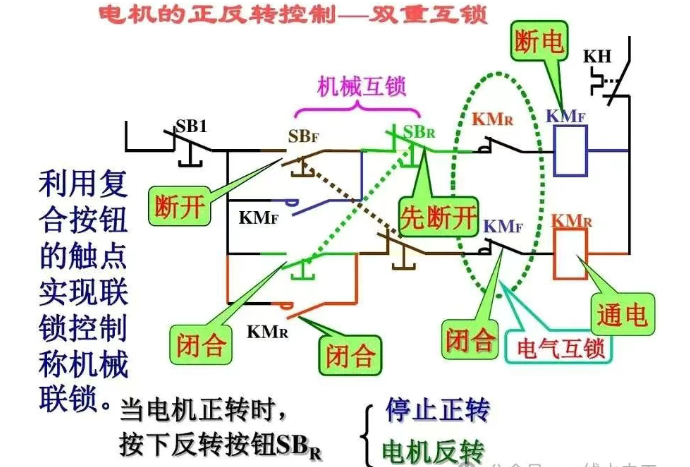

7. 三相电机正反转控制电路
使用两个接触器切换相序，实现电机正反转。
8. 星三角降压启动电路
大功率电机启动时先接成星形降压，再切换为三角形运行。
9. 电机过载保护电路
热继电器串联在主电路中，过载时切断电源。
10. 变频器控制电路
通过变频器调节电机转速，实现节能或精准控制。
三、照明与插座电路
11. 日光灯电路（含镇流器与启辉器）
传统荧光灯启动电路，需镇流器和启辉器配合。
12. LED灯驱动电路
恒流驱动电路，适配LED灯的低压直流供电需求。
13. 单相插座电路
火线、零线、地线三线插座，带漏电保护（RCD）。
14. 三相四线插座电路
三相电源插座（380V），用于工业设备供电。
四、保护与安全电路
15. 漏电保护电路
漏电断路器（RCCB）检测漏电流并切断电源，保障人身安全。
16. 短路保护电路
熔断器或断路器在短路时快速断开电路。
17. 欠压/过压保护电路
电压监测继电器在电压异常时切断电源。
18. 接地保护电路
设备金属外壳接地，防止漏电触电。
五、特殊功能电路
19. 时间控制电路（定时器电路）
通过时间继电器实现设备定时启停（如路灯控制）。
20. 温度控制电路
温控器配合热敏元件（如热电阻）控制加热/制冷设备。
附加说明
工具与元件：需掌握断路器、接触器、继电器、按钮开关、保险丝等元件的选型与接线。
安全规范：所有电路需符合电气安全标准（如接地、绝缘测试）。
扩展应用：PLC控制、PID调节等复杂电路可基于上述基础电路升级。
