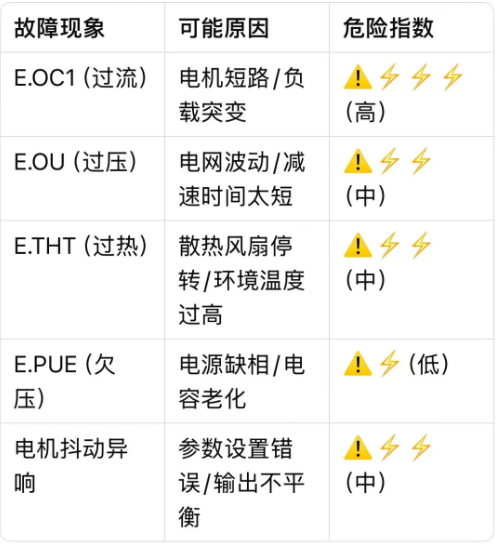

一、故障快查表：代码+现象对照
二、五大高频故障深度拆解
1. 过流故障（E.OC1/E.OC2）
典型症状：启动瞬间跳闸，电机
发出“嗡嗡”声
秒杀三步法：
(1). 断电检测：用万用表测量电机
三相绕组电阻，排查接地/相
间短路
(2). 轻载试机：空载运行变频器，
若正常→检查机械卡阻（如
轴承、皮带）
(3). 参数修正：
•延长加速时间（如从5s调整
为10s）
•降低转矩提升值（避免低频
过流）
2. 过压故障（E.OU）
典型症状：减速时报警，直流母
线电压＞760V（380V机型）
应急方案：
•方案一：外接制动电阻，消耗回馈
能量
•方案二：修改参数（如减速时间调
长，启用“过压失速防止”
功能）
禁忌：禁止在输入侧装稳压器！可
能烧毁整流模块！
3. 过热故障（E.THT）
典型症状：变频器外壳烫手，风扇
噪音大
根治技巧：
•清灰大法：用压缩空气清理散热片
（??断电操作！）
•风扇更换：测量风扇电压，若24V正
常→直接换新风扇（成本＜50元）
•环境改造：安装空调/通风扇，确保
环境温度＜40℃
4. 电机抖动/异响

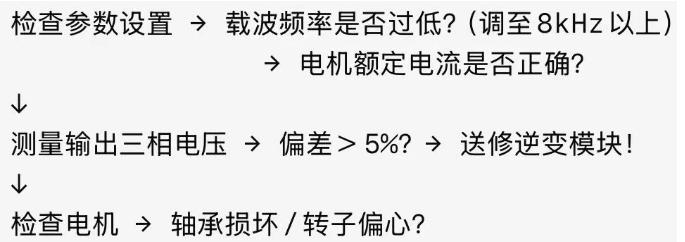

终极排查流程图：
5. 通讯故障（E.COM）
经典案例：PLC与变频器“失联”，
Modbus信号中断
连网秘籍：
1. 确认波特率、站地址与PLC设置一致
2. 用示波器检测RS485信号（A/B线电
压差应在2~6V之间）
3. 检查终端电阻：总线两端并接120Ω
电阻
三、维修禁忌：这些操作=自杀式维修！
带电测量IGBT！
用摇表测电机绝缘时不拆线！（会击
穿逆变模块！）
随意短接接触器/断路器！（可能引发
直流母线爆炸！）
四、延长寿命的黄金法则
1. 每月必做：
- 清灰+检查风扇
- 紧固电源端子（避免接触电阻发热）
2. 每半年必做：
- 检测直流母线电容容量（容量＜标称
值70%→立即更换）
- 备份参数（防止芯片意外损坏）
3. 升级利器：
- 加装输入电抗器（防电网浪涌）
- 使用EMC滤波器（抑制高频干扰）
五、终极拷问：维修 or 换新？
建议换新：
·维修费＞新机价格的50%
·主模块炸机+电路板碳化
建议维修：
·仅电容/风扇损坏
·老型号停产，但程序无法导出
