三菱（Mitsubishi）PLC MC协议的配置和使用简析

发布时间：2025-07-19

来源：

点击：12

一、MC协议介绍

三菱MC协议是指三菱电机公司（Mitsubishi Electric）使用的一种通信协议，用于在三菱PLC（可编程逻辑控制器）和其他设备之间进行数据交换和通信。

三菱MC协议有多个版本，最常见的是MC-Protocol（MELSEC 系列通信协议）。MC-Protocol 采用了二进制的通信格式，支持点对点和多点通信，并且具有较高的通信速率和稳定性。该协议可以通过串口、以太网等不同的物理介质实现。

在MC-Protocol中，数据通信是通过发送特定的命令和数据来实现的。通信命令包括读取和写入数据、请求状态信息等。数据可以是输入/输出点的状态、寄存器的值等。

三菱MC协议的通信格式通常是基于二进制的，具体的帧格式可能因版本和通信方式而有所不同。通常情况下，MC-Protocol的帧格式包括帧头、站号、命令码、子命令码、数据长度、数据内容和校验码等字段。

二、协议目的

MC协议的目的是开放PLC内部寄存器给外部设备，实现外部设备和PLC的数据交互。简单说就是允许外部设备通过MC协议来读/写PLC里面的寄存器。

三、通信协议方式

通信方式有485和TCP/IP两种，本次只介绍TCP/IP下的配置和通信方法，其实两者一样没啥大区别。

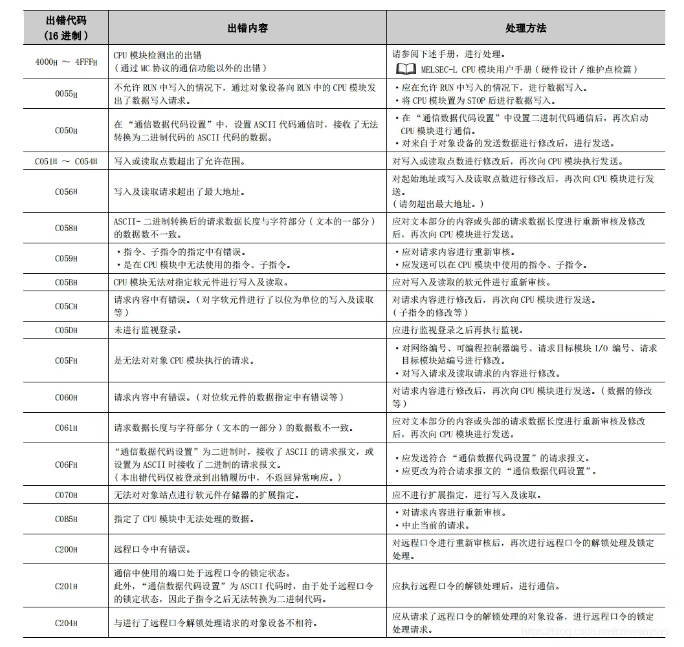

采用一发一收模式，外部设备主动发起通信，发送特定网络帧给PLC；PLC在接收后返回一帧，如果接收的帧格式错误，则返回帧中会提示错误类型，如果接收帧格式正确，则返回写入成功帧或返回对应数据帧。

四、通信格式和内容

MC协议的通信格式有很多种：3E、3C、4C、4E帧格式。

先从3E帧开始分析然后说一下和其他三种的差别，具体可以参见《MELSEC通信协议参考手册》。

通信内容分为二进制和ASCII文本，两者传输内容一致，只是形式不同，因为二进制相对于ASCII码形式一帧的数据长度更短，且数据不需要转换，所以通信效率更高，推荐使用二进制方式。

故本次介绍通信格式：3E帧，二进制。

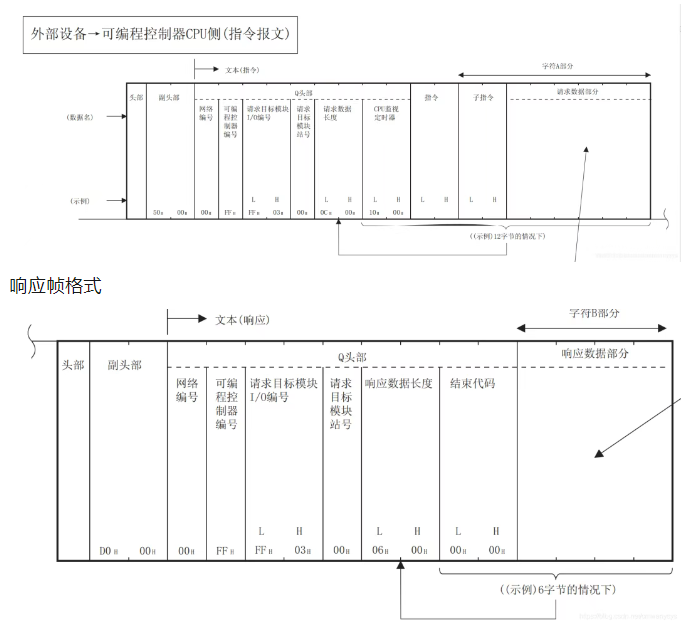

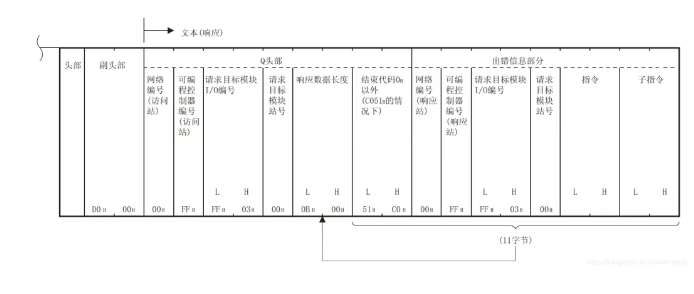

发送帧格式，头部由TCP/IP协议自动添加注意：两个字节的部分低位字节在前高位字节在后。

五、在PLC中的设置

1.操作步骤

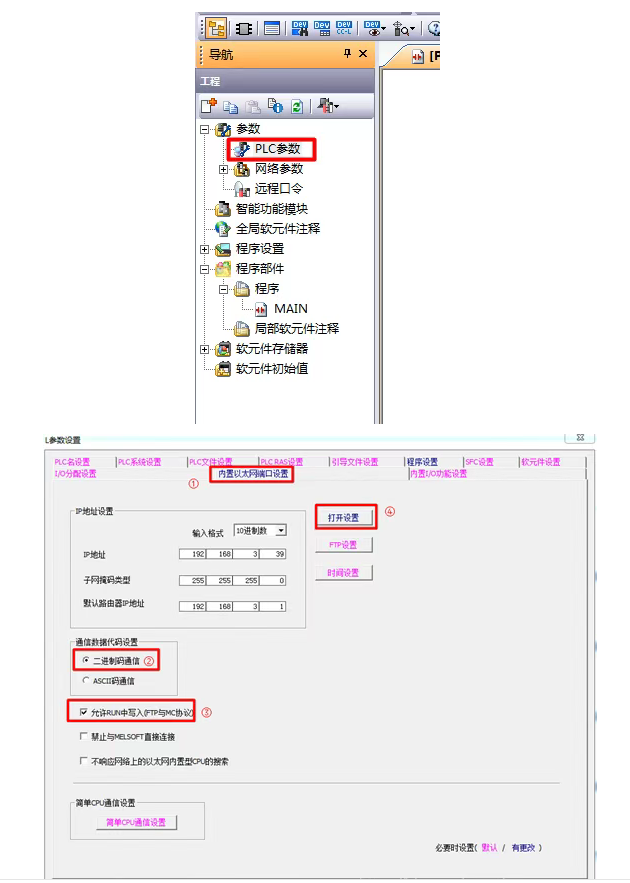

1）在右侧工程栏中双击PLC参数。

2）在弹框中选择内置以太网端口设置，设置IP，设置通信数据代码设置，勾选允许RUN中写入。

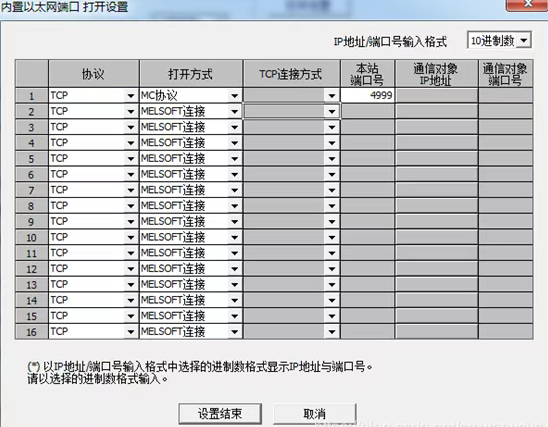

3）点击打开设置，在弹框第一栏中选择TCP协议，MC协议，端口号根据自己需求设置比如4999，然后设置结束，设置结束，把新的配置烧写到PLC中即可。

*PLC中只需要简单设置参数即可并不需要额外编程。

*如果PLC没有自带网卡模块则需要在网络参数中选择对应设备进行设置，设置过程类似。

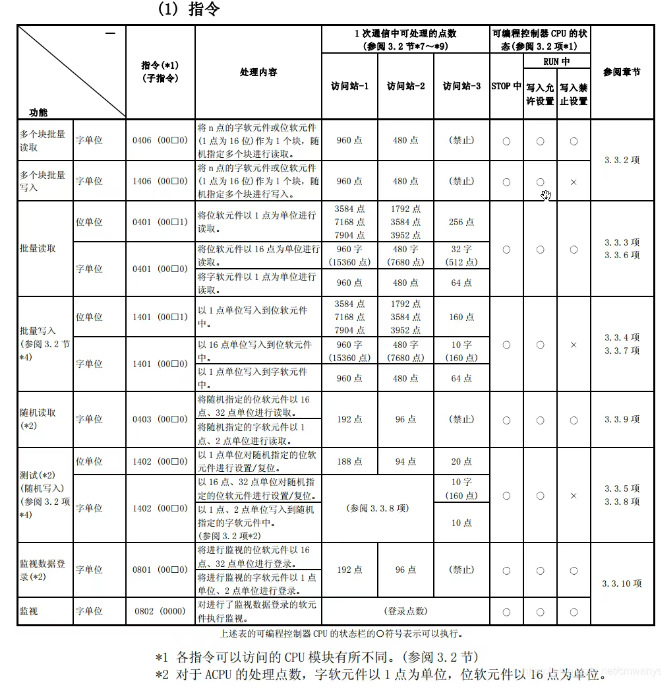

2. 举例说明

1）指令为向软元件D7000写入值H000C
2）发送帧内容为：50 00 00 FF FF 03 00 0E 00 10 00 01 14 00 00 58 1B 00 A8 01 00 0C 00
3）响应帧内容为：D0 00 00 FF FF 03 00 02 00 00 00

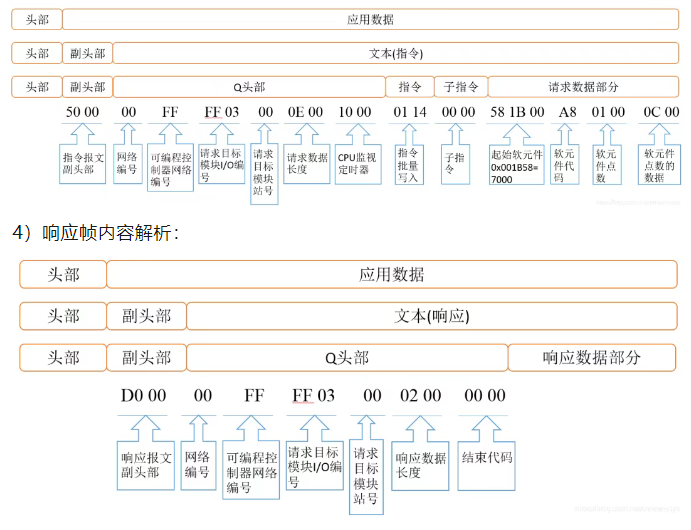

发送帧内容解析：

六、举例说明

1）读取软元件D7000开始的连续5个软元件的值，其中0C是上一次写入的数
2）发送帧内容为：50 00 00 FF FF 03 00 0C 00 10 00 01 04 00 00 58 1B 00 A8 05 00
3）响应帧内容为：D0 00 00 FF FF 03 00 0C 00 00 00 0C 00 00 00 00 00 00 00 00 00
