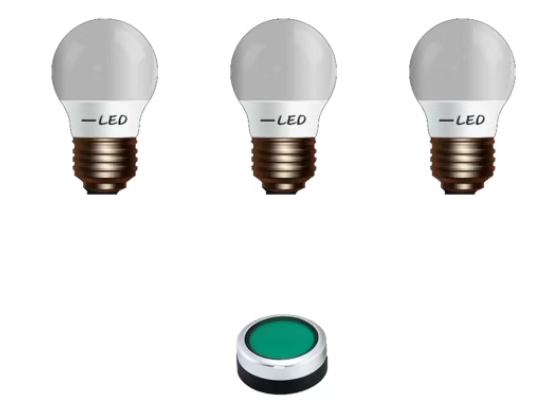

如图，用一个按钮来控制3组灯；在3个灯全部熄灭的情况下，按下按钮，第一个灯会点亮；在第一个灯点亮的情况下，按下按钮，第二个灯会点亮；在第一第二个灯都点亮的情况下，按下按钮，第三个灯会点亮；在三个灯都点亮的情况下，按下按钮，三个灯一起熄灭。
I/O分配如下表，有1个输入点，3个输出点。
1.错误的写法

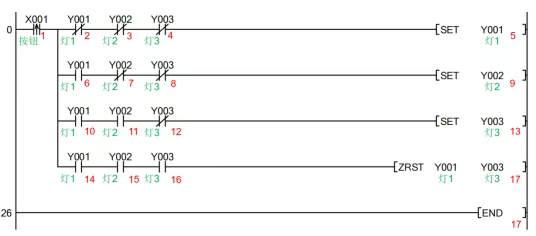

如下图这种写法是错误的，是误以为当X1的上升沿导通时，下面的4个分支只能选择其一去执行；
其实这是对plc的扫描周期不理解造成的错误，程序应该是从上往下，从左往右执行的，执行的步骤为图中红色的文字的顺序。
X1是一个上升沿，它只能导通一次（即一个扫描周期），因此程序启动只需要分析程序的一个执行过程就好；在3个灯都熄灭时，按下X1,程序是按照上述的步骤，从左往右，从上往下扫描的，当执行到第5步时，Y1点亮了；由于第6、7、8步的触点都导通，第9步置位指令控制Y2置位，Y2会被点亮；扫描第10、11、12步，都是导通状态，控制第13步置位Y3；扫描第14、15、16步，都是导通状态，第17步的批量复位控制复位所有Y点；程序扫描第18步END指令，扫描完毕；执行输出刷新，所有灯输出为0，因此程序达不到想要的控制效果。
下面我们来看下3种正确的思路。
正确写法1

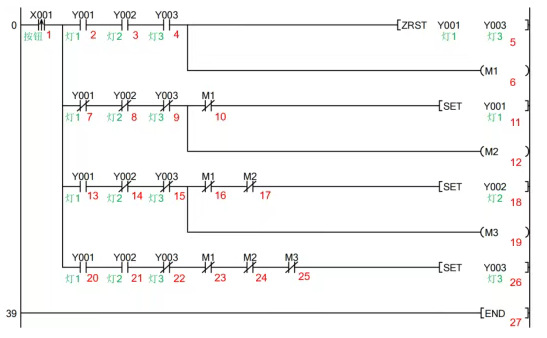

如下图，这是一种正确的写法，本程序的扫描步骤在图中用红色的文字标明了；
在3盏灯都没有输出时，按下X1，进入程序扫描，程序2、3、4步都不导通，所以第5、6步不执行；程序扫描7、8、9、10都导通，执行第11、12步，置位Y1灯，导通M2线圈；因为Y1置位了，第13步导通，第14、15、16步也是导通，因为M2线圈导通了，M2常闭触点断开，因此第17步不导通Y2不能置位；程序扫描下一行，第21、24步不能导通，因此Y3不能置位；程序扫描一遍完毕，最终只有Y1有输出。（因为上升沿只能导通一次，程序只执行一遍，只需要分析一个扫描周期即可）
在只有Y1有输出时，按下X1，进入程序扫描，程序第2步导通，第3、4步不导通，此分支后面不执行；程序第7步断开，此分支后面不执行；程序第13~17步导通，执行第18步，置位Y2，导通M3线圈；程序第25步由于M3线圈通电，其常闭触点就会断开，因此Y3的置位指令不能执行；程序扫描第27步END，扫描完毕；输出刷新，程序输出Y1、Y2。
在只有Y1、Y2有输出时，按下X1，进入程序扫描，程序第1、2、3步导通，第4步不导通，此分支后面不执行；程序第7、8步断开，此分支后面不执行；程序第13步导通，到第14步由于Y2线圈置位了，因此Y2常闭触点断开，此分支后面的程序不能执行；程序第20~25步，这几个触点都导通，因此Y3的置位指令执行；程序扫描第27步END,扫描完毕；输出刷新，程序输出Y1、Y2、Y3。
当Y1、Y2、Y3有输出时，按下X1，进入程序扫描，程序第1、2、3、4步导通，第5、6步有输出，第5步的批量复位把Y1到Y3全部复位了，第6步的线圈M1导通；后面程序分支都串入了M1的常闭触点，因此后面几条置位指令都断开了不执行；程序扫描27步的END指令，扫描结束；输出刷新，Y1、Y2、Y3全部停止输出。
正确写法2

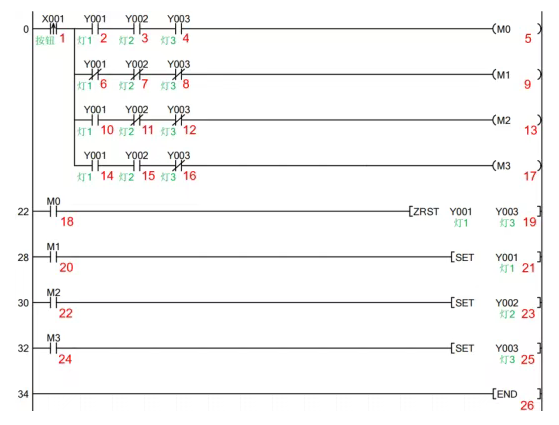

如下图，这也是一种正确的写法，本程序的扫描步骤在图中用红色的文字标明了；
在3盏灯都没有输出时，按下X1，程序扫描1、2、3、4步，这几个条件都不导通，M0没输出；程序扫描6、7、8步，这3个条件都导通了，第9步的M1线圈导通；程序扫描10、11、12步，第10步的Y1常开触点是断开的，所以这条指令的M2线圈不导通；程序扫描14、15、16步，第14、15步的Y1、Y2常开触点是断开的，所以这条指令的M3线圈不导通；后面4行程序，由于只有前面只有M1线圈导通，所以只有Y1被置位了；程序扫描END指令，程序扫描结束；程序扫描一遍完毕，最终只有Y1有输出。
在只有Y1有输出时，按下X1，程序扫描1、2、3、4步，Y2、Y3不导通，M0没输出；程序扫描6、7、8步，由于Y1线圈导通导致Y1常闭触点断开了，第9步的M1线圈不导通；程序扫描10、11、12步，第10步的Y1常开触点导通，Y2、Y3由于其线圈没有输出，所以Y2、Y3常闭触点导通，所以第13步的M2线圈导通了；程序扫描14、15、16步，第15步的Y2常开触点是断开的，所以这条指令的M3线圈不导通；后面4行程序，由于只有前面只有M2线圈导通，所以只有Y2被置位了；程序扫描END指令，程序扫描结束；程序扫描一遍完毕，最终只有Y1、Y2有输出。
在只有Y1、Y2有输出时，按下X1，程序扫描1、2、3、4步，Y3不导通，M0没输出；程序扫描6、7、8步，由于Y1、Y2线圈导通导致Y1、Y2常闭触点断开了，第9步的M1线圈不导通；程序扫描10、11、12步，第11步的Y2常闭触点因为其线圈导通而断开了，所以第13步的M2线圈不导通；程序扫描14、15、16步，这3个触点都是导通的，所以第17步的M3线圈导通；后面4行程序，由于只有前面只有M3线圈导通，所以只有Y3被置位了；程序扫描END指令，程序扫描结束；程序扫描一遍完毕，最终Y1、Y2、Y3都有输出。
当Y1、Y2、Y3有输出时，按下X1，程序扫描1、2、3、4步，Y1、Y2、Y3都导通，M0有输出；程序扫描6、7、8步，由于Y1、Y2、Y3线圈导通导致Y1、Y2、Y3常闭触点断开了，第9步的M1线圈不导通；程序扫描10、11、12步，第11、12步的Y2、Y3常闭触点因为其线圈导通而断开了，所以第13步的M2线圈不导通；程序扫描14、15、16步，由于Y3的线圈置位了，其常闭触点断开了，所以第17步的M3线圈不导通；后面4行程序，由于只有前面只有M0线圈导通，控制Y1、Y2、Y3批量复位；程序扫描END指令后扫描结束，最终Y1、Y2、Y3都有停止输出。
正确的写法3

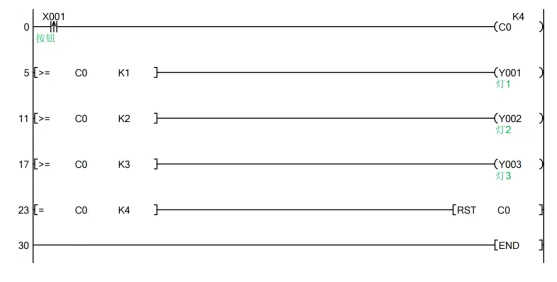

如下图，这是一种正确的写法，本程序的扫描步骤在图中用红色的文字标明了；
通过计数器结合触点比较指令，可以忽略扫描周期的问题，X1按钮 每按下一次，计数器的值加1。
当计数器大于等于1时输出Y0；
当计数器大于等于2时输出Y2；
当计数器大于等于3时输出Y3；
当计数器等于4时，复位计数器，所有输出停止输出。
