变频器深度剖析：个关键知识点助你成
变频器，作为一款集成了强电与弱电技术的高科技设备，其复杂的故障模式与运行机制要求我们在实践中不断积累经验，同时加深理论认知。变频器，全称为Variable-frequency Drive（简称VFD），其主要功能是将固定频率的交流电转换为频率和电压均可灵活调节的交流电，为电动机提供所需的电源。通过变频器内部的IGBT（绝缘栅双极型晶体管）控制开关，能够精准调节输出电压与频率，以满足电动机的不同需求，从而达到节能和调速的双重效果。
凭借出色的调速性能、宽广的调速范围、卓越的静态稳定性、电机软启动能力、低冲击性以及高效的运行特点，变频器成为现代工业中不可或缺的重要部件。自1967年芬兰瓦萨控制系统有限公司推出全球首台商用变频器以来，变频器技术经历了飞速的发展，并广泛应用于机械、化工、冶金、轻工等多个行业，特别在风机、泵和压缩机等设备的控制中，占据了全球市场的75%份额。
一、变频器基础概述

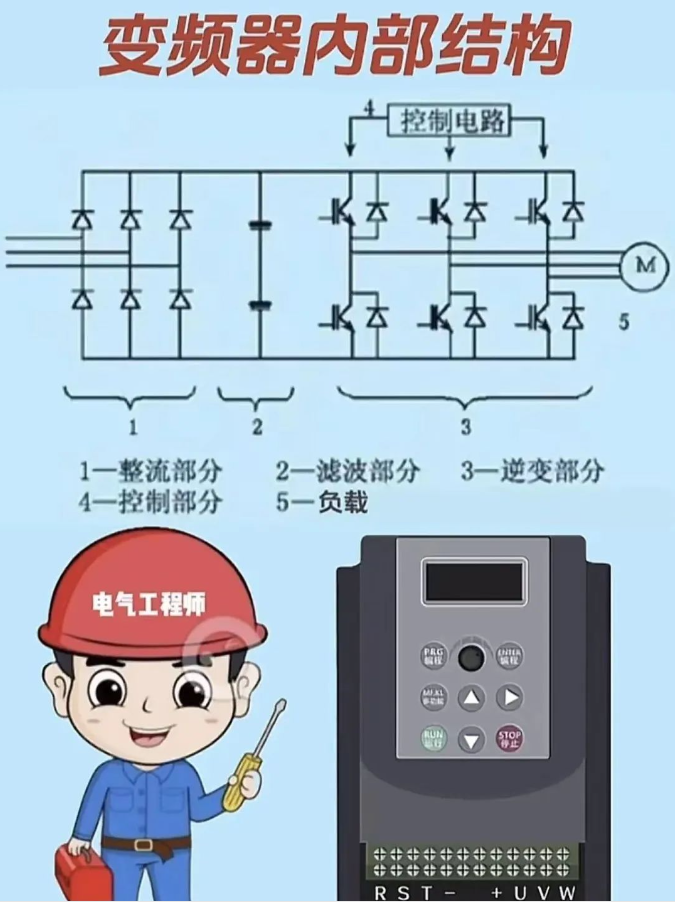

现代变频器主要用于交流调速系统，结构上较为复杂，包含主电路、整流器、滤波器、逆变器、制动单元、驱动单元、检测单元以及微处理单元等多个组成部分。随着电力电子器件、微电子技术及变频控制技术的不断进步，变频器的性能得到了显著提升，为工业应用提供了强大支持。
二、常见问题及解决方案
1. 变频分辨率
在数字控制的变频器中，当频率指令为模拟信号时，输出频率的最小变化单位就是变频分辨率。一般来说，变频分辨率的范围在0.015-0.5Hz之间。对于需要精确控制的场合（如连续卷取控制），高分辨率尤为重要。
2. 加减速时间设定
根据不同应用场合，变频器的加减速时间需要灵活设置。对于小型机床等要求精确节拍控制的场合，需要分别设定加速和减速时间，而对于风机驱动等加减速时间较长的设备，则可以统一设置，加快生产效率并提高设备的稳定性。
3. 再生制动功能
在电动机减速时，电机会变成异步发电机，产生的能量通过变频器的滤波电容储存，实现再生制动。通用变频器的再生制动力一般为额定转矩的10%-20%，而采用制动单元时，制动力可以提升至50%-100%。
4. 制动力提升
为了获得更大的制动力，需要考虑变频器滤波电容容量、耐压及是否配备制动单元等因素。在快速制动需求较高的场合（如起重机、电梯等），应配置制动单元，以确保设备的安全可靠。
5. 保护功能
变频器的保护功能分为两类：自动修正异常状态和封锁电力半导体器件PWM控制信号。这些保护措施可以有效防止变频器和电动机因出现异常状况而损坏，提高设备的可靠性和安全性。
6. 离合器连接问题
使用离合器连接负载时，需避免电机在连接瞬间因负载突然增加而导致过电流跳闸。此时可通过缓慢连接离合器、增加变频器容量等方式进行优化。
7.同一工厂内电机启动的影响
大型电机启动时，可能对同一变压器上的变频器造成欠压或瞬时停机影响。为避免此类问题，可以通过增加变压器容量或使用软启动装置来解决。
8. 失速防止功能
变频器应具备失速防止功能，特别是在加速时间过短时，变频器能够通过监测电流并调整频率控制，确保电机在加速或减速过程中稳定运行，避免失速现象。
9. 安装方向问题
为确保变频器的良好散热效果，应按照其内部结构设计要求进行安装。单元型变频器应竖直安装在盘内或墙上，保持良好的散热条件。
10. 过压问题
过电压报警通常发生在停机时，可能是由于减速时间过短或制动电阻与制动单元故障所致。解决方法包括延长减速时间、检查制动电阻与制动单元等。
11. 温度过高问题
温度过高可能是由于环境温度过高、散热不良或负载过大等原因引起。应保持变频器周围环境通风良好，并定期检查风扇和散热片的工作情况。
12. 过流问题
变频器过流报警常见于负载短路、机械部件卡住、逆变模块损坏或电机转矩不足等问题。应首先检查负载与电机状态，然后检查变频器的参数设置。
13. 不使用软启动问题
高频率下直接启动电机可能导致过流跳闸。使用软启动能够有效降低电机启动电流，减少对电网和设备的冲击，确保系统稳定。
14. 电机超频问题（60Hz以上）
电机在超过60Hz时运行需要充分考虑机械强度、噪声与振动等因素，并确保电机在恒功率输出范围内能维持足够的转矩，避免因超频运行而影响电机寿命。
15. 长期未使用的影响
长期不使用的变频器可能出现风机轴承润滑油干涸、电容器损坏等问题。定期检查和维护是确保设备正常运行的关键。
结语
变频器在现代工业中扮演着至关重要的角色。深入了解其基础知识和常见问题的应对策略，不仅能够提高生产效率，还能降低能耗，保障设备的稳定运行。掌握这些关键知识点，无疑是成为变频器领域高手的第一步。
