你绝对找不到的，西门子PLC编程实例，值得收藏学习

发布时间：2025-08-22
来源：
点击：72

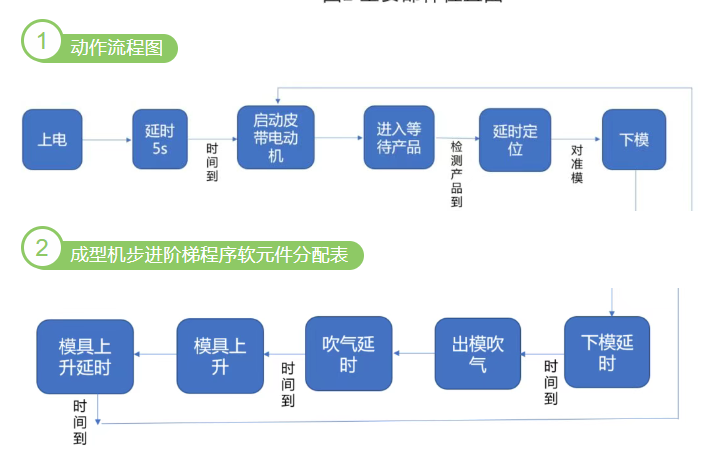

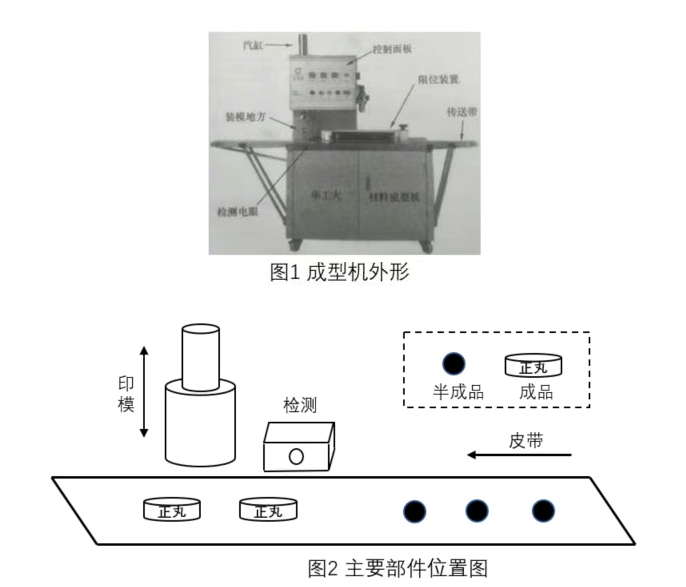

今天跟大家分享的是食品和药品成型设备的机械外形如图1所示，主要控制部件位置如图2所示，其动作过程如图3所示，步进阶梯程序软元件。

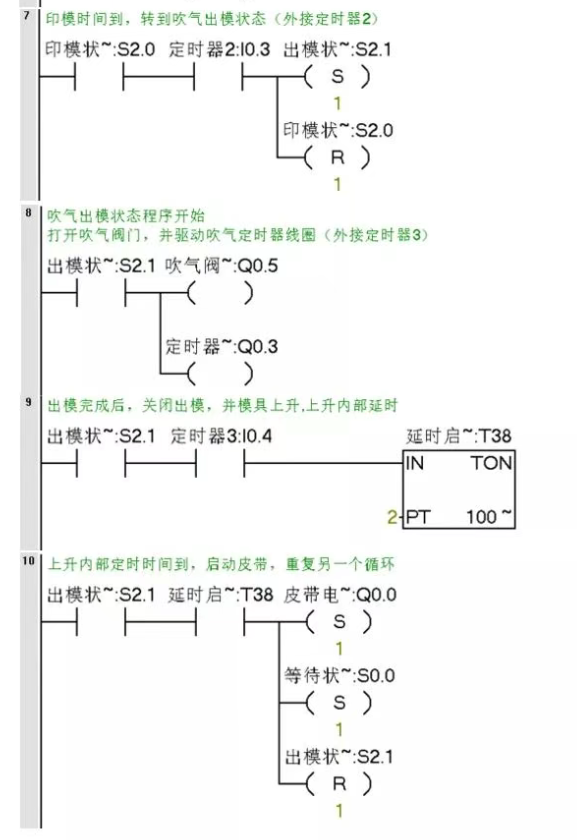

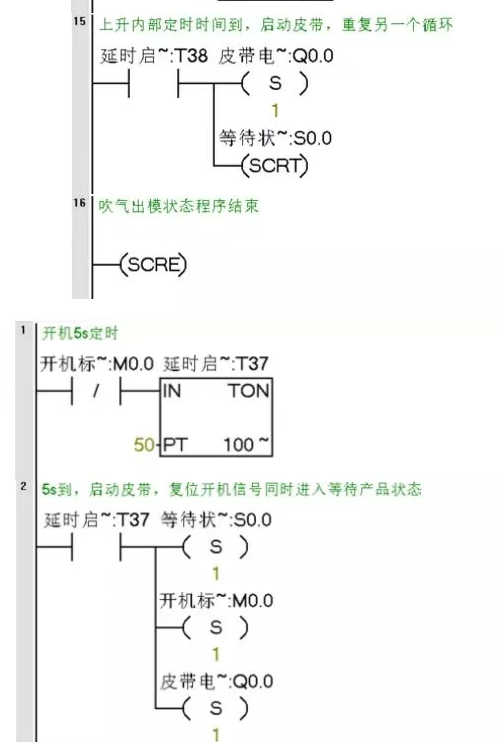

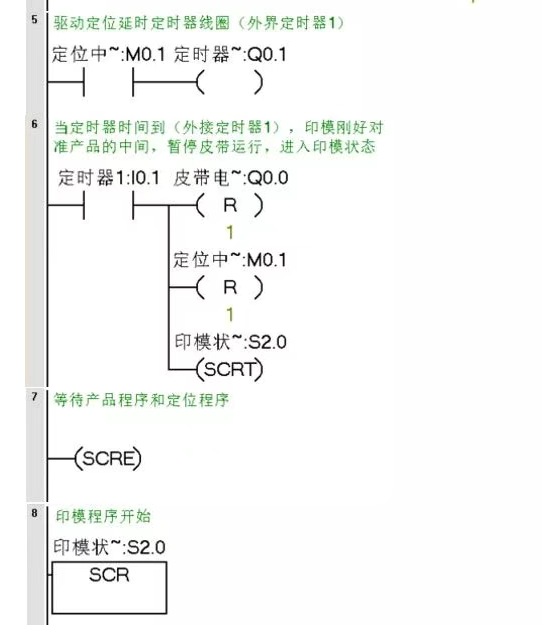

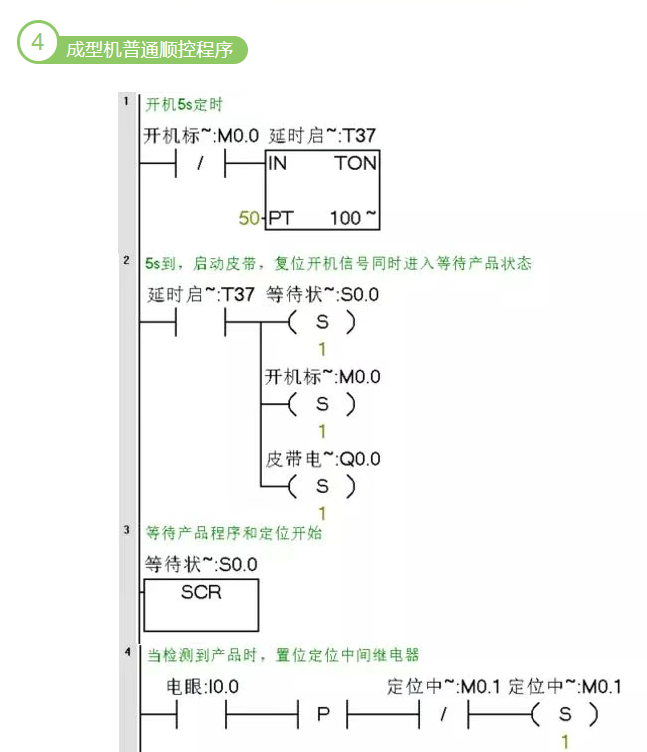

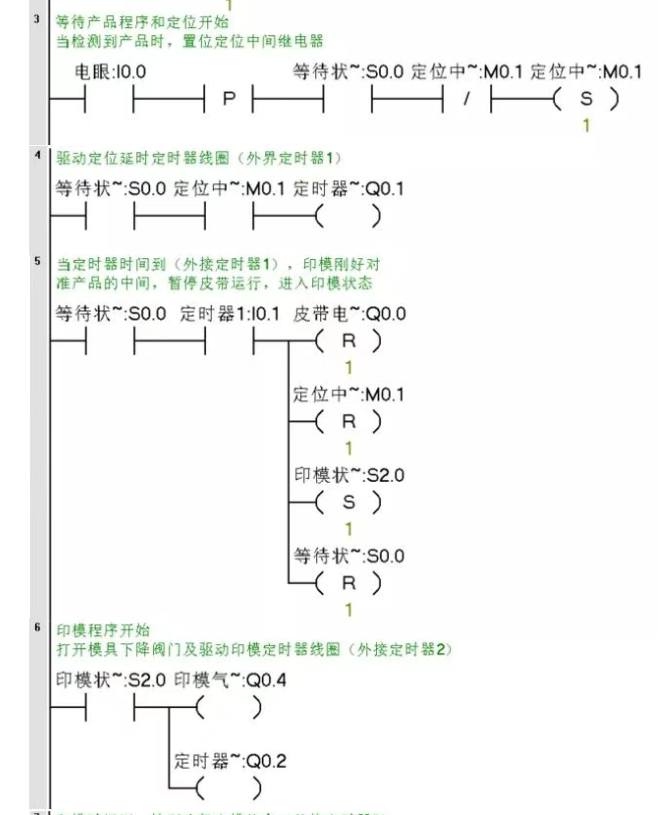

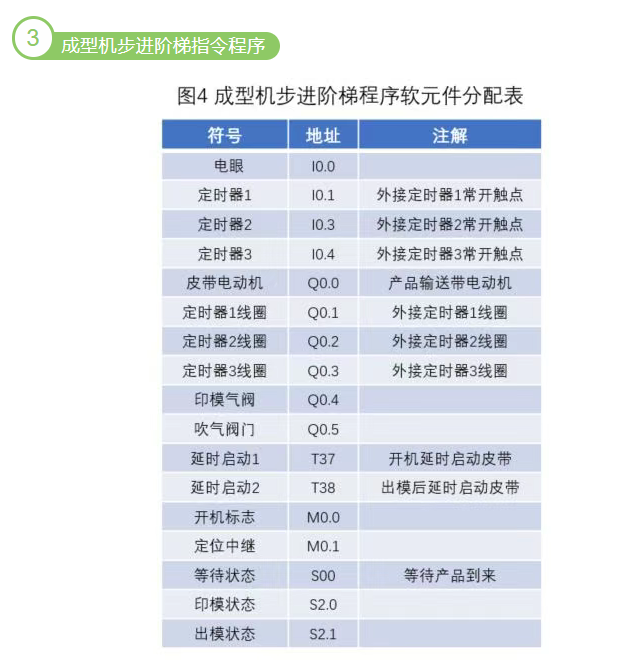

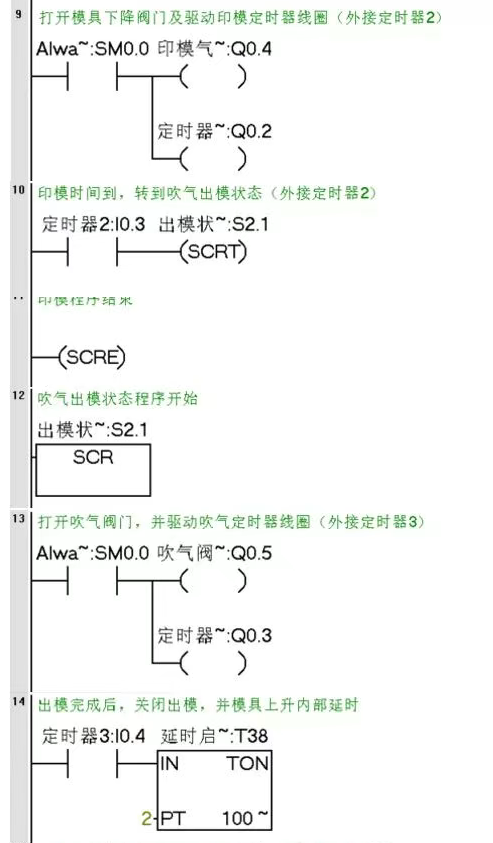

分配表如图4所示，PLC的步进阶梯程序如图5所示，PLC的普通顺控程序如图6所示。
