PLC
PLC是一种可编程逻辑控制器，为了满足自动化生产需求而发展出的一种控制设备，是工控中不可或缺的一环，了解它的工作原理和应用接线对于我们来讲是十分必要的，本篇我们以西门子200 smart为例，工作电源为DC24V供电（L+接24V+、M接24V-）

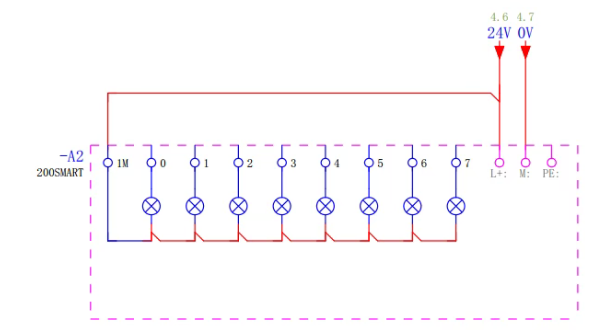

输入点接线
输入信号公共端（1M）和输入点（I点）之间的关系：把输入点想象成一个个小灯泡，灯泡的一端全部连在一起接到输入公共端（PLC内部结构）；当公共端1M接24V的时候，所有灯泡的一端都有24V电压，灯泡想要亮起来（PLC收到输入信号），就得接一个0V（NPN低电平输入有效）。所以1M接24V还是0V要看输入传感器的类型，当传感器为NPN型时，1M接24V；传感器为PNP型时，1M接0V，传感器要和PLC同源（用同一个开关电源）

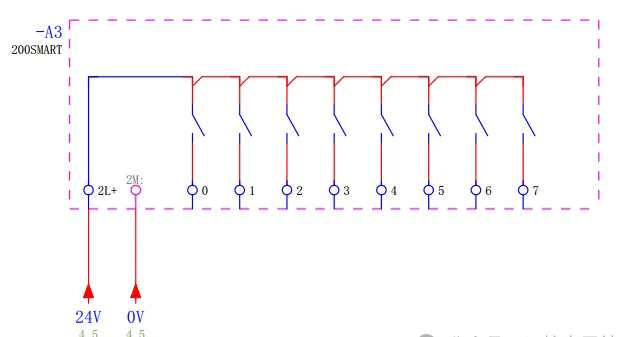

输出点接线
输出端子我们理解为PLC的Q点内部有一个常开触点，PLC有输出相应的Q点就会得电导通；西门子 200 smart ST20这款Q点固定输出24V高电平（输出端子上方标有24VDC OUTPUTS字样），2L+和2M给输出端子提供工作电源，同时2L+内部接通输出端子的一端。所以Q点要接负载的+端，负载的-端接开关电源0V（负载和PLC要同源）
