西门子PLC编程技巧1：状态编程法（思路超清晰）
发布时间：2025-09-12来源： 点击：29
在自动化设备中，每个设备都有它的动作，比如先做什么后做什么，都是有一定的逻辑关系。就像我们做饭一样：先洗菜，再切菜，后炒菜，都是遵循着一定的逻辑顺序。那在自动化PLC行业中设备也要遵循固定的逻辑。今天我就来讲解PLC编程中最经典的重要编程方法“过河拆桥法”（也叫置位复位法）
那针对这种方法，我们可以使用一个案例来举例说明。掌握其方法后，后续遇到这类的程序，你就可以直接套用！
（3） 再过2秒后，电机1启动，电机2停止，如此循环往复；
现在我来详细的给大家讲解这套PLC程序是如何一步一步用过河拆桥的思想原理编写出来的。
首先我把需求拆解，也是PLC编程的第一步，理清思路
状态1：电机1启动，电机2停止，同时计时2秒后，进入状态2
状态2：电机1停止，电机2启动，同时计时2秒后，进入状态1

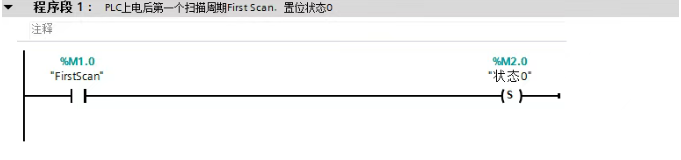

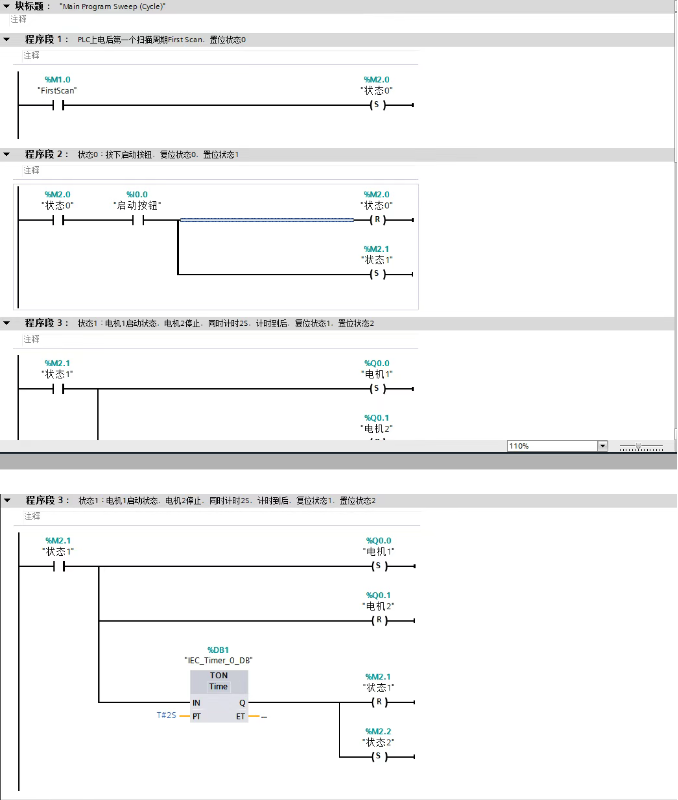

程序段1：PLC上电后第一个扫描周期First scan.置位状态0，如图所示：
程序段 2:状态0:按下启动按钮，复位状态0，置位状态1。也就是说条件转换按下启动按钮的时候，先复位前面的大框架状态0，然后再置位下面的框架状态1.

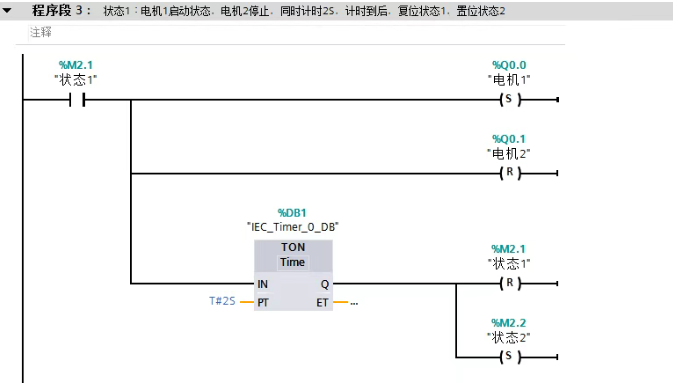

程序段 3:状态1:电机1启动状态，电机2停止，同时计时25，计时到后，复位状态1，置位状态2。也就是说条件转换时间到达2秒后，复位大程序状态1，置位大程序状态2。

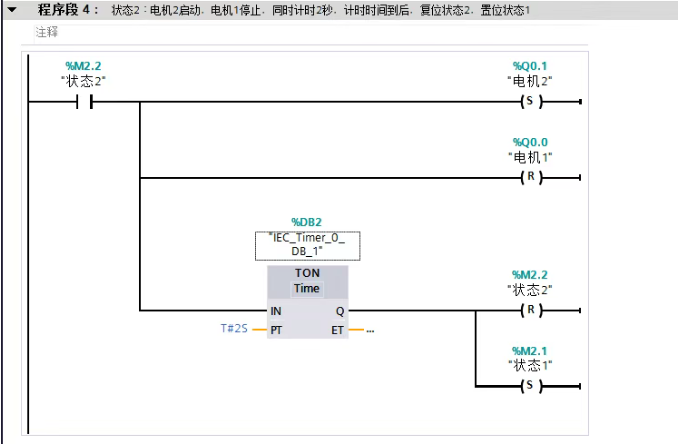

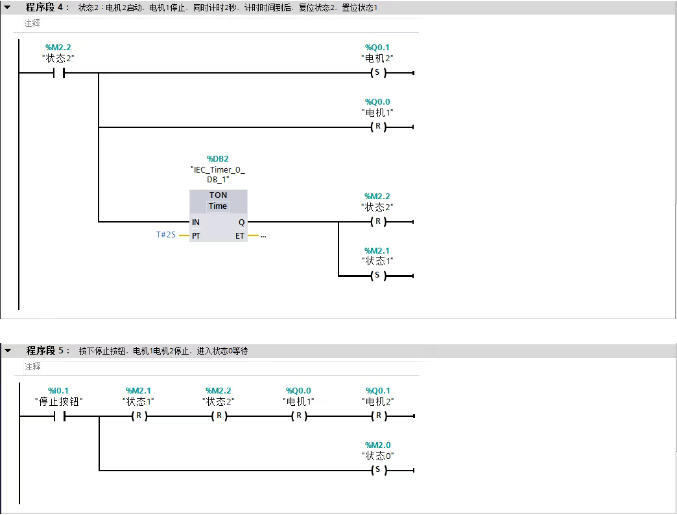

程序段 4:状态2:电机2启动，电机1停止，同时计时2秒，计时时间到后，复位状态2.置位状态1

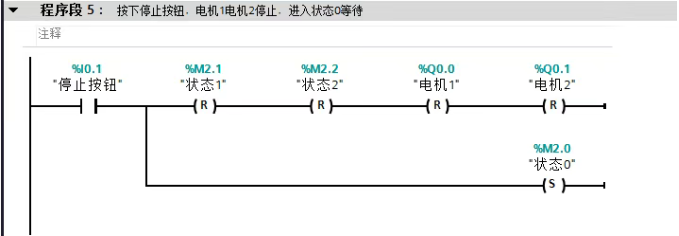

程序段 5:按下停止按钮，电机1电机2停止进入状态0等待
这个案例虽然简单，却很经典，里面用到的核心思想方法就是“过河拆桥法”学会这个方法你以后也能编写出更复杂的PLC程序来。
先搭建一个程序状态1（M2.1），后面添加具体的程序，等程序执行完成后，把状态1（M2.1）复位，然后置位另一个状态2（M2.2），这种方法就叫做过河拆桥法
用了这个方法，你写出来的程序，动作思路会非常清晰，以后在调试修改程序也会方便很多。
