1.新建一个名称为“变频器及直流电源”的多线原理图页;

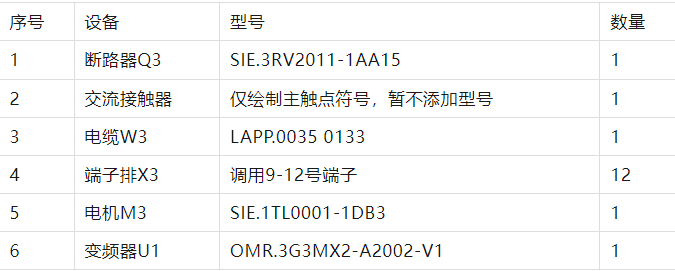

2.电机M3由变频器控制;
3.电机M3引入电缆W3，通过端子X3连接到控制柜。
下面进行实际操作：

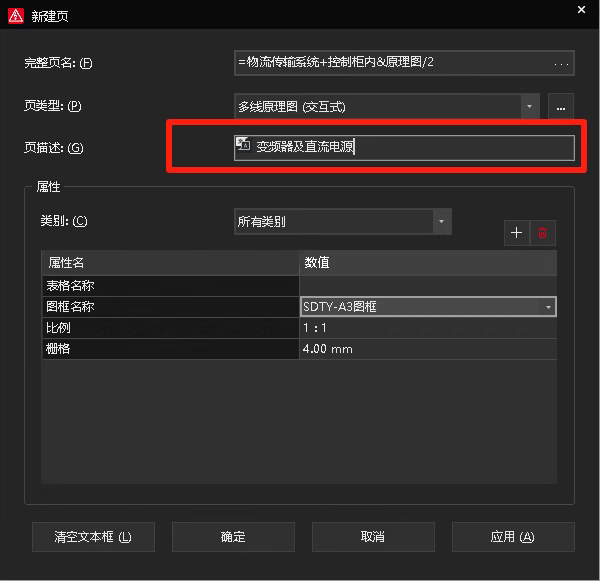

1、在页导航器中选中“物流传输系统”-右键-新建-描述改为“变频器及直流电源”-确定

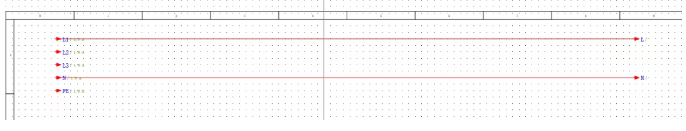

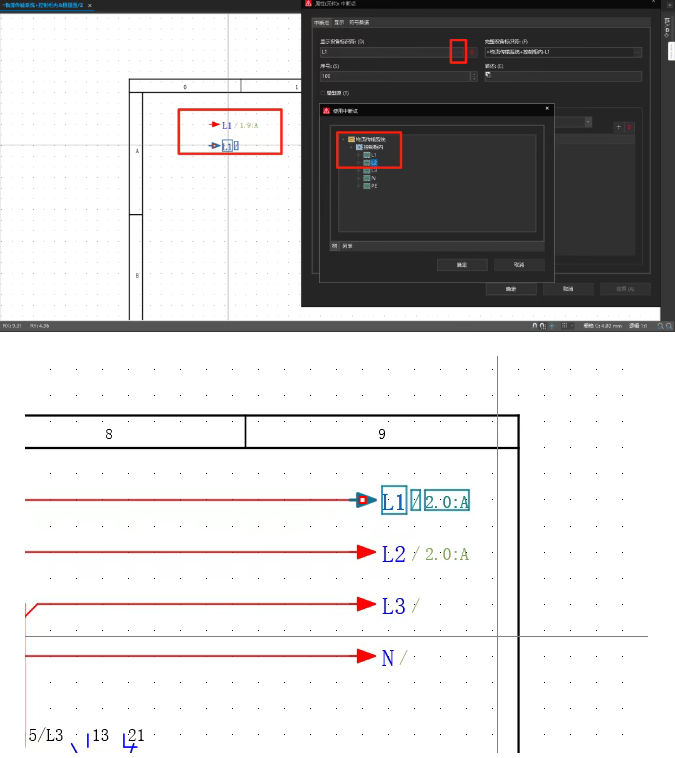

2、插入中断点及关联参考，插入中断点在合适的位置确定，弹出属性，在拓展按钮中选中L1，确定后看到中断点有关联，这里1.9：A/L1表示L1相的电源是来自第一页图纸中第9列A行关联。单击右键-转到（匹配物）就会转到第一页图纸中。

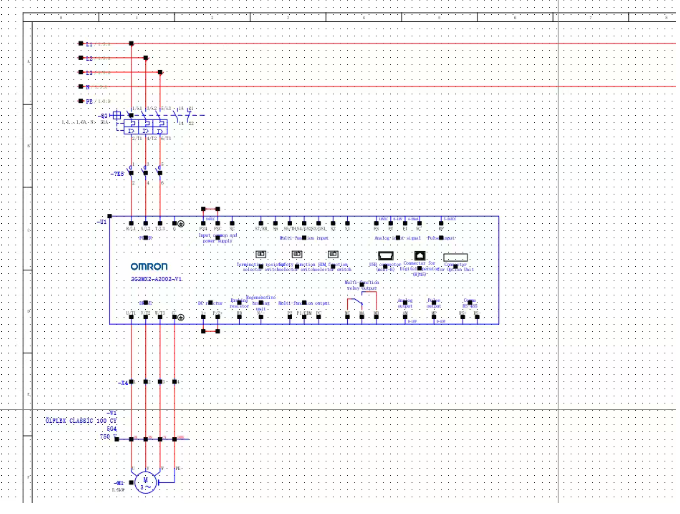

3、“窗口宏\符号宏”调用，插入-窗口宏-选择电机正反转主电路宏-打开-插入相对应的位置，删除不必要的线段。插入设备，选中变频器OMR

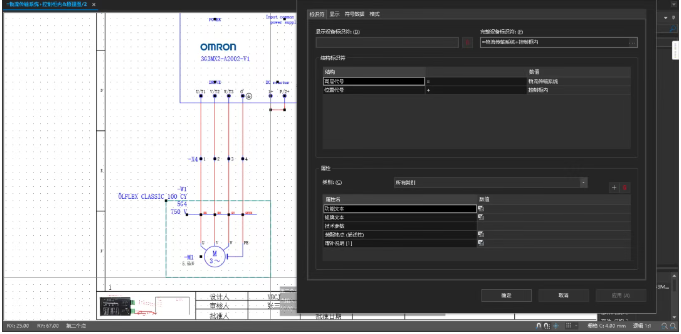

4、插入结构盒，选择电机，弹出属性窗口，修改位置代号为控制柜外

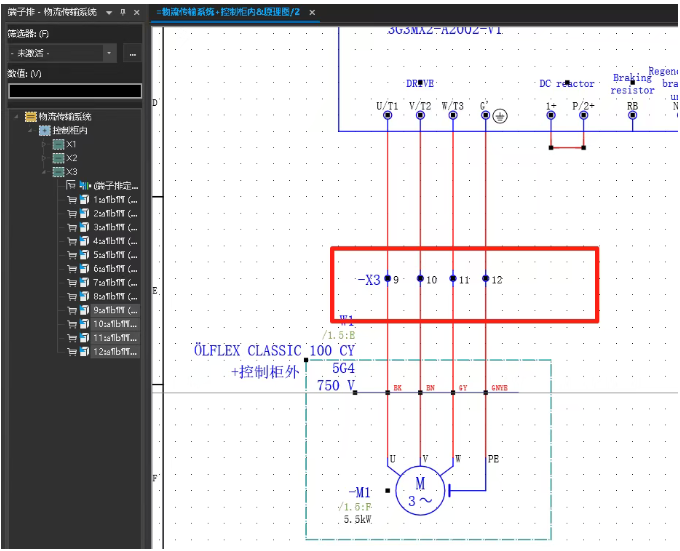

5、修正电路，删除电机上方的连接端子，在端子排导航器中选中X3中的9-12端子，右键-放置-在合适的位置-拖拽鼠标

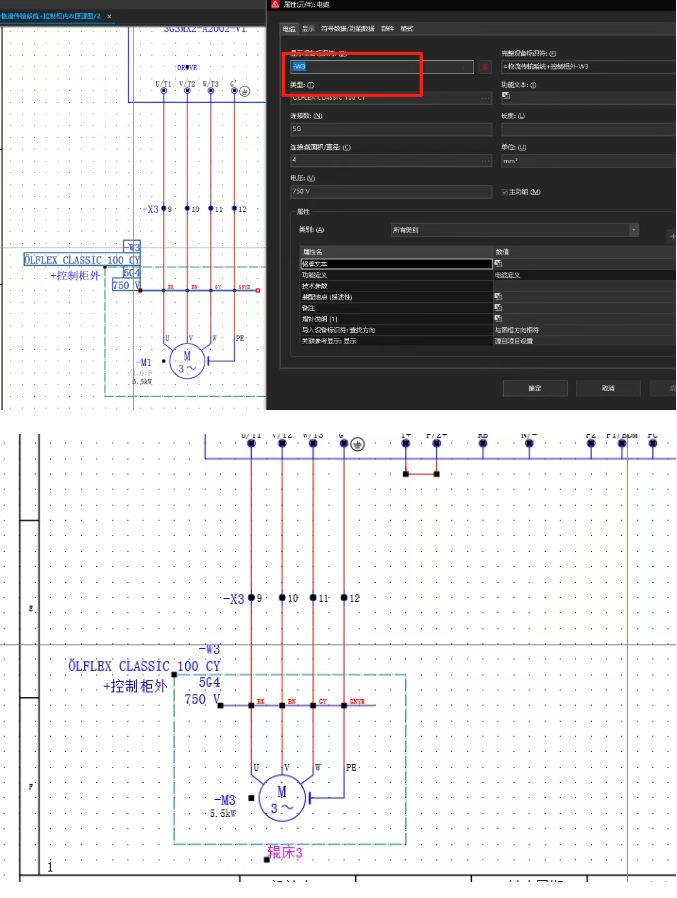

电缆修正，双击电缆W1，弹出属性窗口，修改为-W3
电机修正，双击电机M1，弹出属性窗口，修改为-W3
添加路径功能文字“辊床3”
完成操作任务。
