一、案例任务控制要求描述

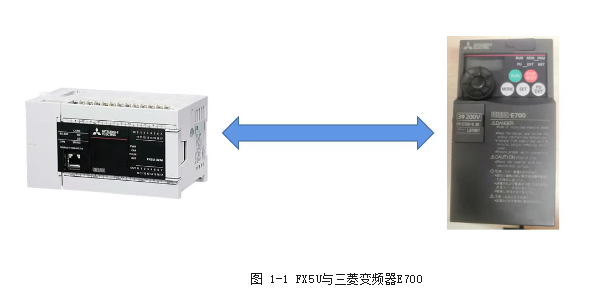

利用FX5U的变频器专用通讯协议完成与三菱变频器E700的通讯，实现功能：更改频率、正转、反转、停止、监视。如图1-1所示。

重点知识讲解

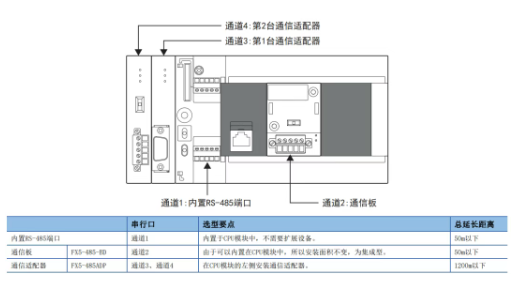

1：硬件接口

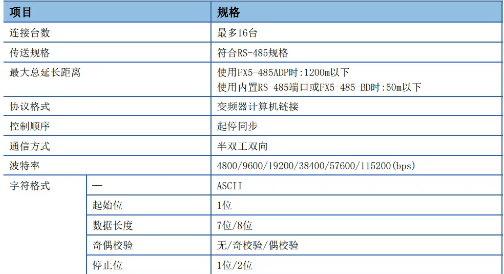

2：通信规格

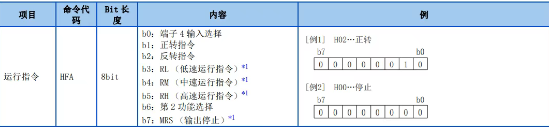

3：常用的命令代码与数据内容

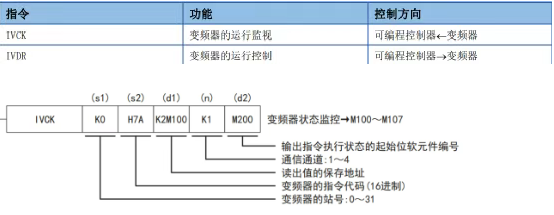

4：常用的指令说明

三、任务的实施

本案例会从硬件接线—变频器参数设置—PLC软件程序设计这三个方面进行讲解。

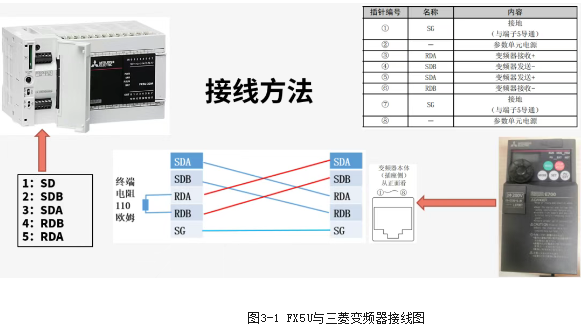

1 硬件接线图

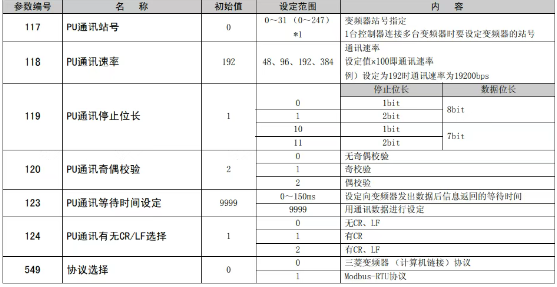

2 变频器参数设置

在设定参数前，将变频器参数调至ALLC，将参数设置为1，清除所有参数。

在网络运行模式下，将117设置为1，118设置为96，119设置为10，其他保持默认。

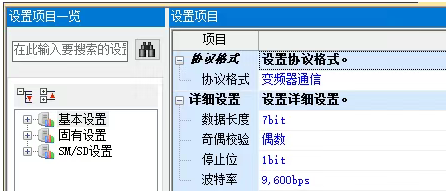

3 PLC软件程序设计
