今天我们系统梳理了西门子S7系列主流PLC（包括S7-200 SMART, S7-300, S7-400, S7-1200/1500）CPU模块上常见指示灯的含义，帮你构建清晰的排障思路。
一、核心状态指示灯（各系列通用）
RUN (绿色)：程序处于运行模式，系统正常执行控制逻辑。
STOP (黄色)：程序处于停止模式，CPU不执行用户程序。
ERROR / SF (红色)：指示系统故障。常亮通常表示硬件或致命软件错误；闪烁（S7-1500）可能表示诊断事件，需结合诊断缓冲区查看详情。
二、关键功能与诊断指示灯
电源与电池：
DC5V (绿色， S7-300/400)：内部5V电源正常。
BATF (红色， S7-300/400)：后备电池电量不足或故障，需及时更换以防数据丢失。
强制与维护：
FRCE (黄色， S7-300/400)：激活了I/O强制功能。
MAINT (黄色， S7-1200/1500)：维护提醒，可能原因包括激活强制、需要更换电池（1200）、或I/O模块发出维护警报（1500）。
通信与总线：
BUSF/BUS1F/BUS2F (红色， S7-300/400)：PROFIBUS DP通信接口或总线错误。
INTF/EXTF (红色， S7-400)：分别指示内部故障与外部故障（通常来自I/O模块）。
三、各系列特殊状态指示
S7-200 SMART：STOP灯黄色闪烁时，表示存在强制I/O。

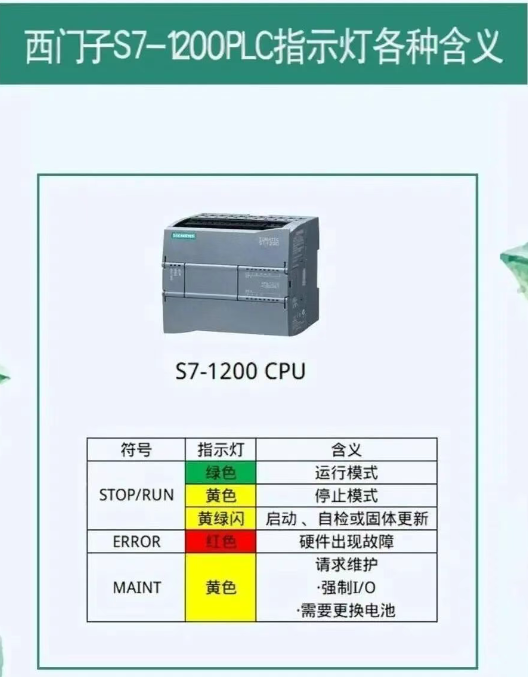

S7-1200/1500：
STOP/RUN灯黄绿闪烁（1200）或绿/黄闪烁（1500）：CPU处于启动模式。
STOP/RUN灯黄色闪烁：CPU在执行内部活动，如启动自检、固件更新。
全部指示灯闪烁：通常表示CPU发生了需要全面检查的严重故障。
