三菱PLC自动门控制实战案例

发布时间:2026-01-13
来源:
点击:63
在工业自动化领域,PLC(可编程逻辑控制器)是当之无愧的核心控制单元。而自动门控制作为PLC应用的经典入门案例,看似简单,却蕴含了PLC编程的核心思想——逻辑控制、标志位管理和状态切换。
今天我们分享的这个自动门控制案例,虽然相对于现代化的智能门禁系统来说比较基础,但它完整地展示了PLC编程的基本流程:从I/O分配、逻辑设计到程序实现。对于初学者来说,掌握这个案例的编程思路,是迈向复杂项目的第一步。
在实际的工业项目中,一个完整的门禁系统往往需要结合视觉识别、收费系统和PLC控制等多个模块,而这些模块之间的核心连接点就是通讯。只有掌握了通讯技术,才能真正实现多系统的集成控制。但在学习复杂系统之前,我们还是先从这个基础案例入手,打好PLC编程的基本功。

一、控制要求解析

这个自动门控制系统的核心需求可以总结为以下六点:
1. 自动开门:当汽车碰到入门感应器时,卷闸门自动上升到上限位置
2. 自动关门:当汽车离开入门感应器时,卷闸门自动下降到下限位置
3. 暂停功能:在自动开关门过程中,按下停止按钮可使门停止,再次按下则继续运行
4. 手动控制:在门静止状态下,可以通过按钮手动控制门的正反转
5. 安全保护:当保护感应器检测到有物体时,门不允许下降,防止夹人或夹物
6. 双向控制:出门和入门的控制逻辑完全相同
二、I/O分配详解
在开始编程之前,我们需要先进行I/O分配,这是PLC编程的第一步。除了基本的输入输出点,我们还需要设置一些标志位来管理不同的状态:
自动门示意图

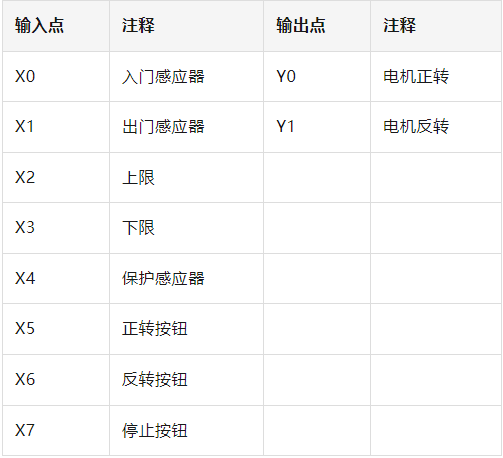

I/O分配表

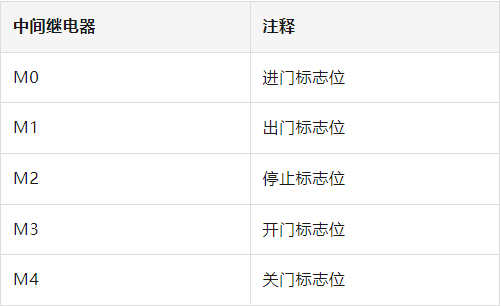

中间继电器分配


这些标志位的设置是为了更好地管理程序的不同状态,特别是在实现自动控制和手动控制切换时非常重要。
三、程序编写思路与实现

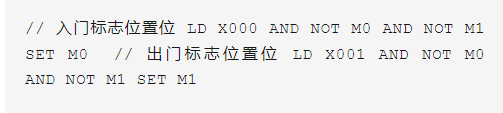

1. 动作的启动程序


这段程序的核心逻辑是:只有在入门和出门都没有动作时,触发对应的感应器才能启动对应的标志位。这样可以防止同时触发入门和出门的逻辑冲突。
动作的启动程序

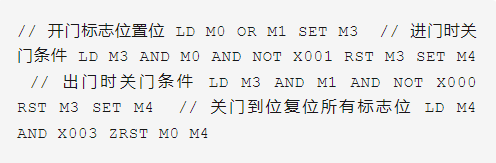

2. 自动控制流程


自动控制流程分为三个主要部分:
1. 当M0或M1触发时,置位M3开门标志位
2. 当汽车离开感应器时,触发关门逻辑
3. 当门到达下限位置时,复位所有标志位,完成一次完整的开关门流程
自动控制流程
3. 暂停功能实现


使用ALT(交替输出)指令实现暂停功能,每按下一次停止按钮,M2的状态就会翻转一次,从而实现门的暂停和继续运行。
暂停功能实现

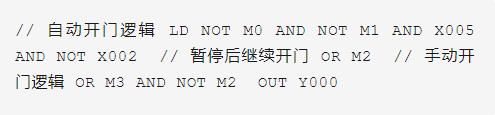

4. 正转控制程序


正转控制逻辑结合了自动控制和手动控制两种模式,同时加入了上限保护和暂停功能。
正转控制程序

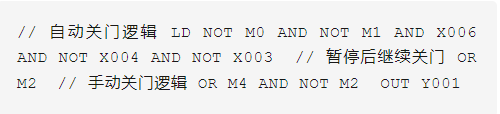

5. 反转控制程序


反转控制逻辑与正转类似,但增加了保护感应器的安全逻辑,当保护感应器检测到物体时,门不允许下降。
反转控制程序
四、系统整体运行流程
1. 自动开门:汽车触发入门感应器(X0)→ M0置位→ M3置位→ Y0输出→ 门上升
2. 自动关门:汽车离开入门感应器(X0断开)→ M4置位→ Y1输出→ 门下降
3. 暂停功能:按下停止按钮(X7)→ M2翻转→ 门停止;再次按下→ M2再次翻转→ 门继续运行
4. 手动控制:在门静止状态下,按下正转按钮(X5)或反转按钮(X6)可手动控制门的升降
5. 安全保护:当保护感应器(X4)检测到物体时,门不允许下降,防止发生安全事故
