三菱PLC之间简单通讯必须要编写程序？NO！
发布时间：2026-03-02来源： 点击：14
一．系统的构成
通过将带有以太网口的L型PLC和Q型PLC，通过网线实现物理连接，然后通过IP地址设置和软件传输设置实现通信连接。
二．步骤说明
2.1硬件接线
主要是L型和Q的电源接线以及通信物理连接（如图1所示）

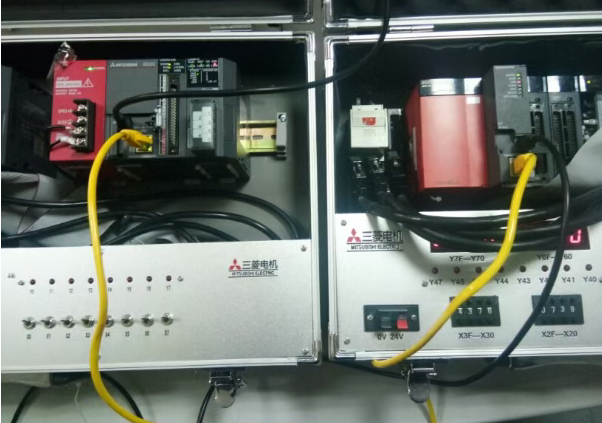

图1实物接线图
2.2IP地址设置

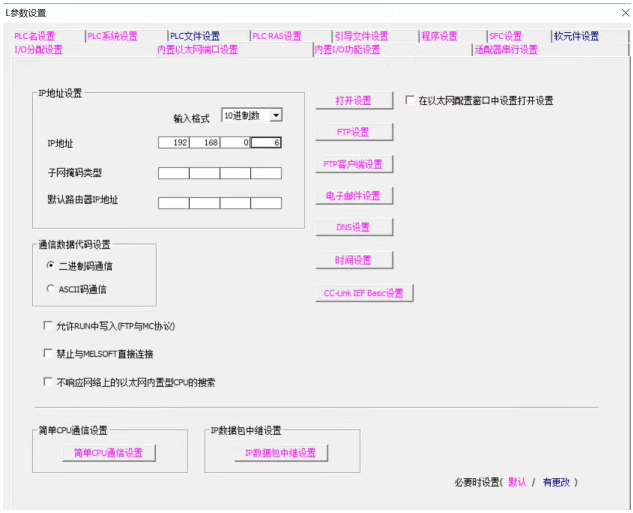

L型和Q型PLC的IP设置，以及PC电脑同一网段IP设置，如图2-4所示，L型和Q型PLC设置在内置以太网端口里面进行IP设置，简易CPU通信功能IP地址设置位于“PLC参数”→“内置以太网端口设定” →“IP地址”，具体如图2-4所示。

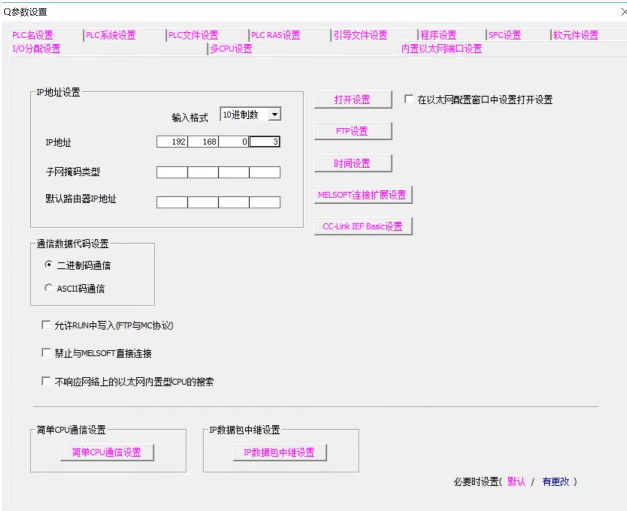

图2 L型PLC以太网IP地址
图3 Q型PLC以太网IP地址
图4 PC的IP设置
2.3简易CPU设置

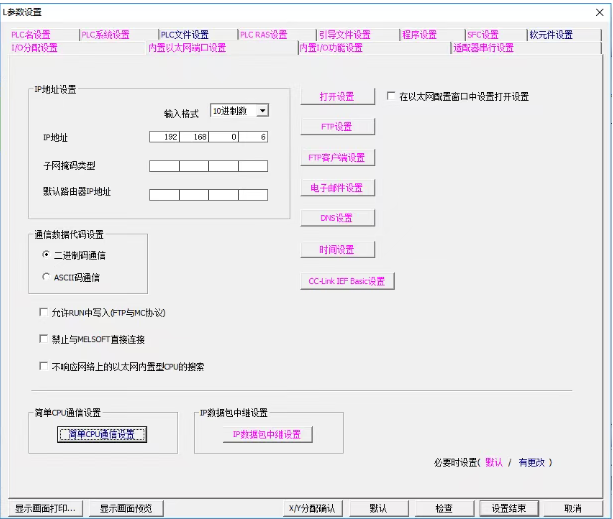

1）简易CPU通信功能相关参数位于“PLC参数”→“内置以太网端口设定” →“简单CPU通信设置”选项中，如下图5所示。
图5 简易CPU设置画面

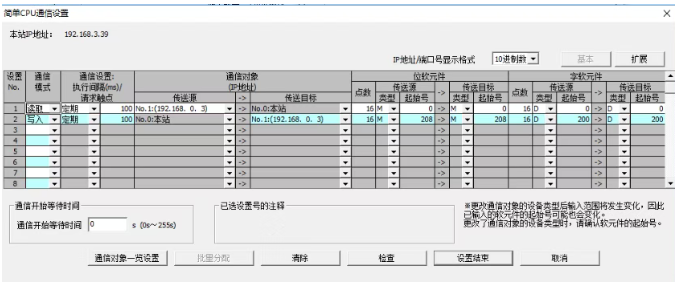

2）简单CPU通信设置包括通信方式、通信设置、通信对象，位软元件和字软元件的设置，具体如下图6所示。（注意：点数是16的倍数）
图6简单CPU的设置

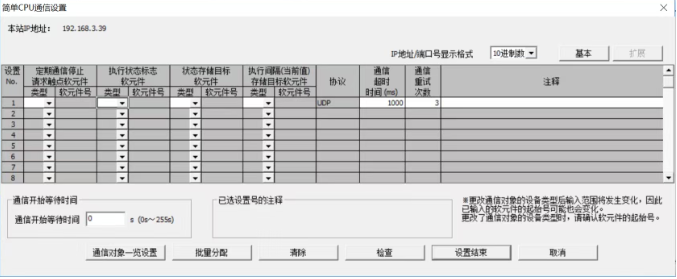

L侧CPU通信使用的协议默认是UDP方式，如图7所示。
图7 L侧CPU通信协议

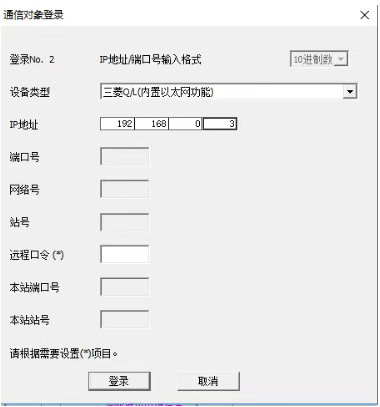

3）传送源的IP地址设置，主要IP设置地址是通信对象CPU的IP地址，具体设置如图8所示，设置类型选择Q/L（内置以太网功能）
图8 传送源IP地址设置
4）在简易CPU通信功能相关参数位于“PLC参数”→“内置以太网端口设定” →“打开设置”选项中，协议里是默认设置成为UDP的方式才可以通讯成功，如果改为TCP则通信不成功，如下图9所示.

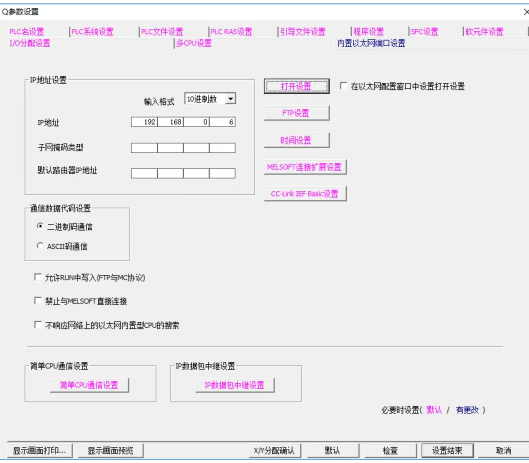

图9 打开设置画面
打开设置画面如下图所示，在1里面默认是UDP协议方式，Q侧如图10所示。
图10Q侧通信协议设置
三．结果验证

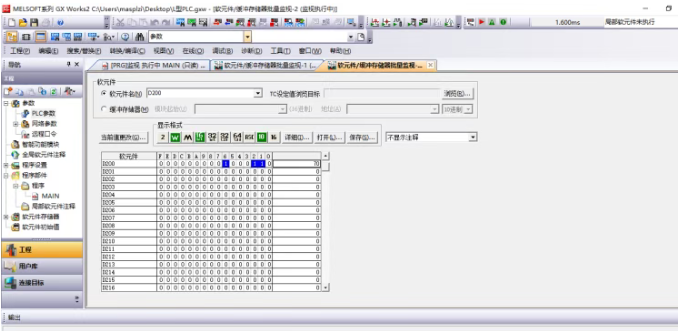

1）主要是验证L-Q型PLC的简易通信，可以看出来L则D200输入数值为70的数值，如果通信成功那么在Q则的地址D200会自动出现数值70，如图11和12所示,完成了L侧数据的写入和Q则的读取，实现了数据传送和接收

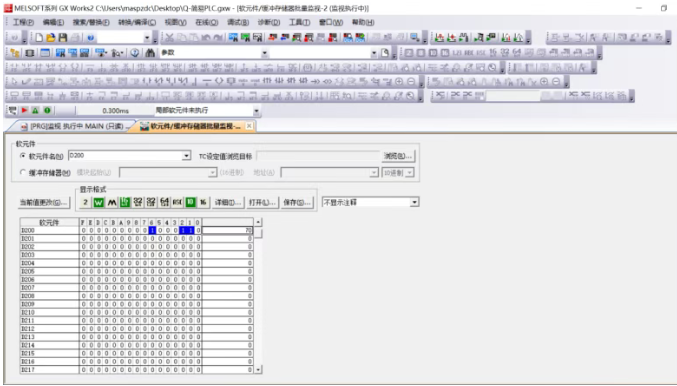

图11 L型PLC则数值写入
图12Q侧数值读取
2）然后在Q则输入数值，可知道Q则是从D0开始的，那么以D0为写入数值，假如是40，那么L则读取的数据也应该是D0位40的数值，如图13和14所示。

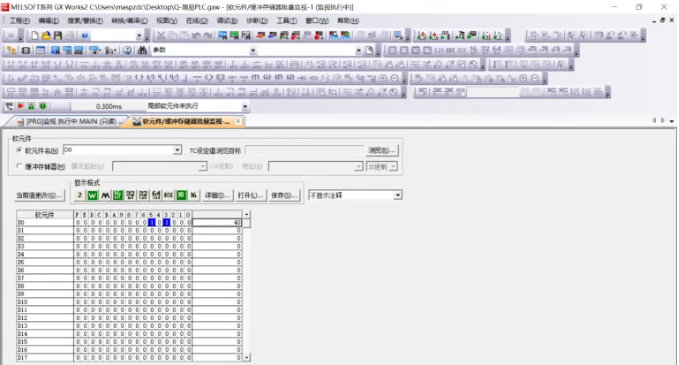

图13Q侧数据写入

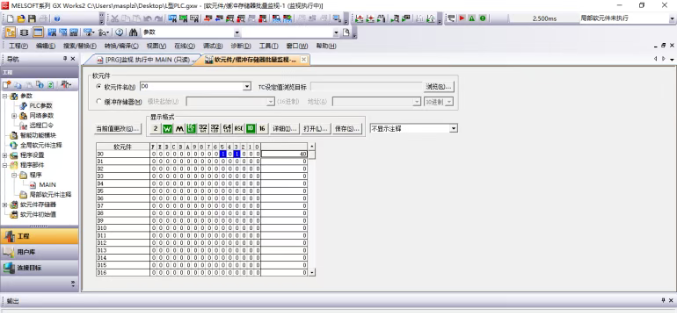

图14L侧数据读取
通过简易CPU，可以看出L-Q型之间可以进行数据的共享，实现数据的读取和写入，可以看出简易PLC的CPU通信方便简单，而且经济实用性很高。
