一、先看变频器铭牌：那几行小字都在说什么？
不同品牌的变频器铭牌和“技术参数表”略有差异，但核心信息高度类似，一般包括：
型号 / 系列：
决定功能等级、控制方式（V/f、矢量）、防护等级等。
电源输入：
额定电压范围（如 3×380…480 V）、频率（50/60 Hz）、相数（单相/三相）。
输出额定电流：
某电压等级下对应的 连续输出电流，是最关键的选型依据之一。
适配电机功率：
例如 “适配电机 7.5 kW”，只是参考值，真正看的是输出电流。
过载能力：
如 “150% 60 s / 200% 3 s”，说明短时允许的过载范围和时间。
防护等级：
IP20、IP21、IP55、IP66 等，决定能否直接安装在现场、有无防尘防水能力。
环境条件：
允许工作温度、海拔、湿度等，超出范围需要降容或选更高等级。
小结一句：变频器选型时，铭牌上最要命的是“输出额定电流 + 过载能力”，功率（kW）只是个大概方向。
二、额定电流：选型时真正要对齐的是“电流”，不是“功率”
2.1 驱动的“额定电流”是什么？
一般来说，变频器都会给出一个或多个“额定电流”：
额定输出电流（IN / I2N）：
在额定环境温度下，能够长期连续输出而不触发热保护的电流。
输入电流：
在某电机功率和工况下预计的供电侧电流，多用于配电与选型断路器、线缆截面。
不同“工况等级”下的电流：
很多品牌会给出“普通负载（Normal Duty）”和“重载（Heavy Duty）”两套额定电流。普通负载允许的过载倍数较小，重载模式下电流额定值有所降低，但允许更高的过载倍数。
例如：同一台驱动公告里，经常能看到类似说明：
普通工况：IN 连续，110% 过载 60 s / 10 min
重载工况：IH 连续，150% 过载 60 s / 10 min，200% 过载 3 s
重点：变频器的“多少千瓦”只是厂家按典型电机电流倒推出来的参考值。真正选型时，要把电机铭牌上的额定电流和变频器的额定输出电流一一对比。
2.2 选型时，额定电流怎么对齐？
一个工程上比较通用、保守的做法是：
看电机铭牌，记下 Imotor（额定电流），以及它的电压等级。
在变频器技术手册中，找到对应电压和应用等级（普通/重载）的输出额定电流。
确保：
普通工况：Idrive ≥ Imotor，再根据启动方式、负载类型适当留一点余量（例如 10～20%）。
重载工况：即便电机长期接近满载，仍要保证变频器热容量足够，一般会选到“重载额定电流 ≥ 电机额定电流”的档位。
不要只按功率对号入座：同是“7.5 kW”，不同品牌、不同系列，额定电流差别可能不小，电机则受效率等级、极数影响电流大小，电流一旦配小，过载报警会频繁出现。
2.3 保护参数：电机额定电流一定要写进去
大多数变频器都有“电机额定电流”参数（通常对应电机热保护 tHr 或类似参数），需要你把电机铭牌上的额定电流正确输入进去，驱动器内部的热模型才知道什么时候该报警、什么时候该跳闸保护。这个参数通常不要瞎加大，否则等于把电机的“保险丝”调粗了。
三、过载能力：150% 一分钟、200% 几秒，啥意思？
3.1 概念：短时间“超力气”能力
变频器规格书上的“过载能力”，常见几种写法：
150% 60 s / 200% 3 s：
说明可在额定电流基础上，短时间输出更高电流（例如 1.5 倍额定电流持续 60 秒、2 倍电流持续 3 秒），用于启动重载、克服短时冲击。
110% 60 s：
普通风机/水泵应用下，过载需求较小，允许 10% 过载 1 分钟即可。
Normal Duty vs Heavy Duty：
一些产品上会明确区分这两种模式，Normal Duty 适合风机水泵，Heavy Duty 适合输送机、搅拌机等重载。
注意，这类过载能力通常有周期限制，例如“60 s / 600 s”（10 分钟周期），不是你想长时间 150% 就长时间给。
3.2 过载与电机保护、驱动保护的区别
要分清 3 个层面：
电机热保护：
依据你设定的电机额定电流和热模型，保护电机不要长时间过热烧毁。
驱动过流 / 过载保护：
变频器自己也有 IGBT 和母线的极限电流值，超过就会过流跳闸甚至损坏。
“过载能力”指标：
是在不超过驱动自身极限、且在规定温升范围内，能短时拉多少电流的能力。
简单说：
电机额定电流
用来设置电机热保护；
驱动额定电流 + 过载能力
决定你能否平稳启动重负载、是否会动不动过流报警。
3.3 工程上的小经验
风机水泵这类变转矩负载，正常情况下启动轻、运行平滑，“110% 60 s”基本够用。
输送机、破碎机、搅拌机等恒转矩/重载负载，建议选支持“150% 60 s + 更高瞬时过载”的机型；大惯量卷扬/提升要更谨慎，必要时选更大一档容量。
现场如果频繁出现“过流”“过载”故障，不要一上来就加大驱动容量，先确认：
电机选型是否偏小？
加减速时间是否过短、载波频率是否过高？
机械是否卡滞、堵转？
四、载波频率（开关频率）：别一味为了“安静”开太高
4.1 载波频率是什么？
变频器输出不是完美正弦波，而是用 IGBT 高速开关产生的 PWM 波。载波频率就是这个 PWM 的开关频率（单位 Hz 或 kHz），典型范围从几千赫兹到十几千赫兹。
输出电压的“等效基波频率”决定电机转速（前两讲讲过）；
载波频率决定 PWM 的“颗粒度”和高频谐波特性，影响电机噪声、发热以及电缆上的电磁干扰。
4.2 载波频率的影响：噪声 vs 发热 vs 干扰
一般来说：
载波频率高
（比如 10～16 kHz）：
电机声音更“细腻”、啸叫频率更高，人耳听起来更安静；
但 IGBT 开关损耗与电机铜损、铁损增加更明显，驱动和电机都更容易发热；
长电缆、较高 dv/dt 情况下，更需要关注绝缘应力和谐波干扰。
载波频率低
（比如 2～4 kHz）：
电机会有比较明显的“啸叫”声，但发热相对较低；
驱动器的输出电流更“粗”，对长电缆的绝缘冲击相对小一些；
适合大功率、重载、长期工作场合。
所以，载波频率并非越高越好，而是在噪声、发热与可靠性之间做折中：
一般小功率、办公室/空调机房环境，可适当提高载波频率，换来更安静的运行。
大功率电机或高环境温度下，建议使用较低载波频率，必要时配合输出电抗器、正弦波滤波器等手段治理噪声和 dv/dt。
4.3 现场设定的小建议
按说明书建议值起步（很多驱动默认 4～8 kHz），在不影响电机温升和变频器温度的前提下微调。
如果现场反映“电机太吵”，可以适当提高载波频率一档，观察驱动和电机温度变化。
长电缆、大功率系统中，一般宁可略低载波 + 合理电缆 + 输出电抗器，也不要只靠拉高载波去“压噪声”。
五、加速 / 减速时间：电机和机械都要“消化得了”
5.1 参数含义
加速时间（ACC）：
从 0 Hz 加速到最高频率（或某一设定频率）所需的时间。
减速时间（DEC）：
从最高频率减速到 0 Hz 所需时间。
很多变频器说明书都会画一条简单的频率–时间斜线：ACC 越小，斜率越陡，加速越“猛”；DEC 越小，减速越“狠”。
5.2 对系统的影响
加速时间太短：
电机要在很短时间内带动整个负载加速，启动电流会拉得很高；
容易触发变频器电流限幅甚至过流跳闸；
机械冲击大，联轴器、皮带、齿轮受力冲击明显。
减速时间太短：
电机和负载的动能必须在短时间内“塞”回直流母线，导致母线电压抬高；
如果没有制动电阻/制动单元，就容易出现直流过压（OV）报警甚至跳闸；
高惯量负载（大风机、大飞轮）尤其敏感。
所以，加减速时间既关系到电机电流/驱动保护，又关系到机械冲击与系统稳定。
5.3 典型取值范围（仅做工程经验参考）
风机 / 水泵：
常见加速时间 5～30 s，减速时间 10～60 s；高惯量大风机有时甚至要 60 s 以上，必要时配制动电阻。
一般输送机：
加速 2～10 s，减速 2～10 s，按物料不滑落、不撒料为准。
重载、提升、张力场合：
按工艺要求做细致计算，并结合电机电流监视、过压报警记录调试，必要时使用“S 形加减速曲线”。
很多厂家的调试指南会建议：先用相对“保守”的较长加减速时间，确认系统稳定，而后逐步缩短，直到找到“既不报警又能接受的最快响应”。

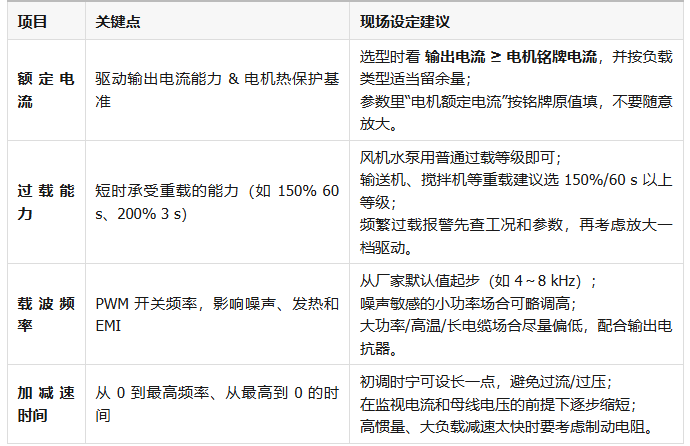

七、小结：铭牌和这几个参数，就是现场的“硬约束”
铭牌不是装饰品：
变频器铭牌和技术数据表上的“额定电流 + 过载能力”决定了它能带多重的负载、能扛多大的冲击，比“多少千瓦”更关键。
载波频率 = 噪声 ↔ 发热的平衡杆：
安静不是白来的，载波开太高，驱动和电机都要用寿命买单，特别是大功率、恶劣环境下要慎重。
加减速时间 = 给电机和机械留的“缓冲”：
太猛就报警、烧件，太温柔系统又响应慢；最好的设定，是在监控电流、母线电压、机械冲击后“调出来”的，而不是看心情乱写。
