全面讲解西门子PLC

一、PLC概述

1.什么是PLC?

PLC(Programmable Logic Controller):可编程逻辑

控制器,用于控制机器和过程的工业计算机,

将控制指令载入内存进行执行

2.功能单元

CPU、指令及数据内存、输入/输出接口、电源、数字模拟转换等

3.工作原理

PLC从开关和传感器获得输入信号,基于存储程序决策、判断,通过对输出的控制实现机器和过程自动化。

4.PLC特点

①可靠性高:

PLC大都采用单片微型计算机,集成度高;

具有相应的保护电路及自诊断功能,提高系统可靠性。

②使用灵活:

PLC发明前使用硬连线控制,大型设备设计、安装、维护时困难。PLC发明后可利用软件和内部存储值实现任务控制。

③方便安装:

安装既不需专用机房,也不需严格的屏蔽措施。检测器件与执行机构和PLC的I/O接口端子正确连接,便可正常工作。

二、PLC组件

1.模块化结构(大多数PLC)

不属于PLC组成部分,但为方便监控设备,通常会连接人机界面。

3.组件:

①中央处理单元(CPU)

中央处理单元是PLC的大脑,负责存储用户程序、I/O状态位和其它数据、接收输入信息和发送输出信息。

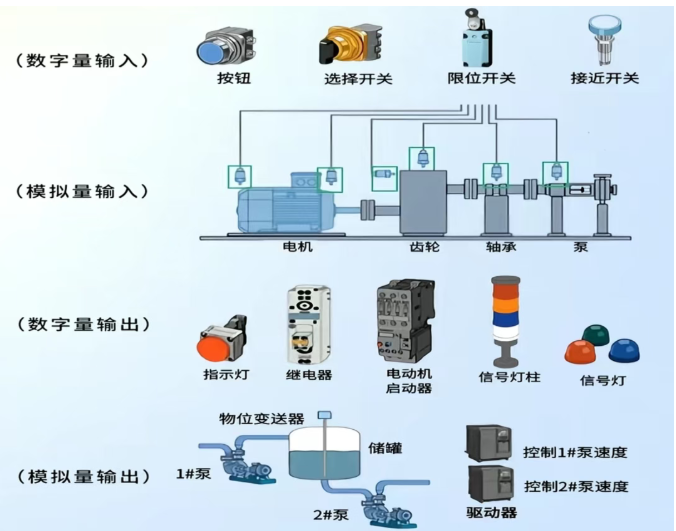

②输入/输出(I/O)系统

输入设备通常指开关或传感器,通过输入通道将电信号发送给CPU。输出设备通过输出通道接收来自CPU的电信号。

③编程设备

三、PLC工作过程

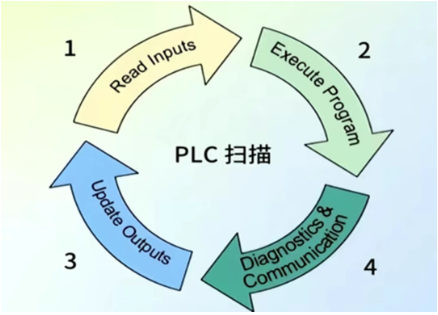

PLC启动后,一次PLC扫描包含以下顺序操作:

1. CPU读输入设备的状态,并记录在存储器中;
2. CPU运行程序,并更改必要的内存值;
3. CPU执行内部诊断和通信任务;
4. CPU通过I/O系统将更新后的状态信息发送给输出设备。

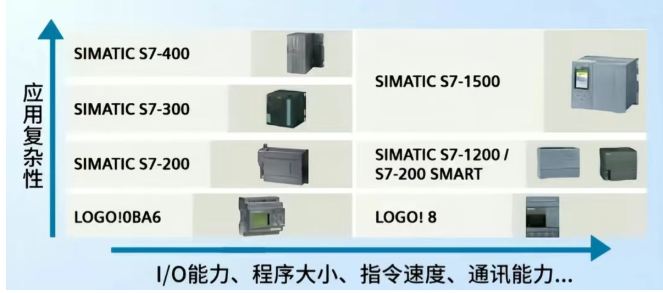

1. 满足功能要求、维护方便的前提下,力争最佳性能价格比。
2. 主要考虑合理的结构型式、安装方式的选择、相应功能要求、响应速度要求、系统可靠性要求、机型尽量统一等因素。
