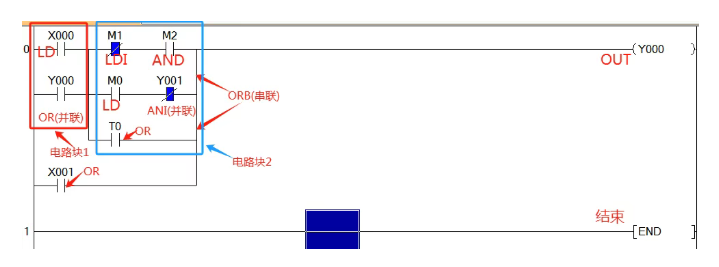

1、并联电路块与块之间的串联指令ANB；如图虚线框内所示的二电路块相串，各电路块先并好后再用ANB指令进行相串。截图1的梯形图可以用指令进行简化。程序的编写如下截图所示。ANB指令并无梯形图与数据的显示。可以这样认为；它是形成电路块与电路块之间的串联联接关系，是一条横直线。

步序号指令数据

0 LD X000

1 OR Y000

2 LDI M1

3 AND M2

4 LD M0

5 ANI Y001

6 ORB

7 OR T0

8 ANB

9 OR X001

10 OUT Y000

11 END

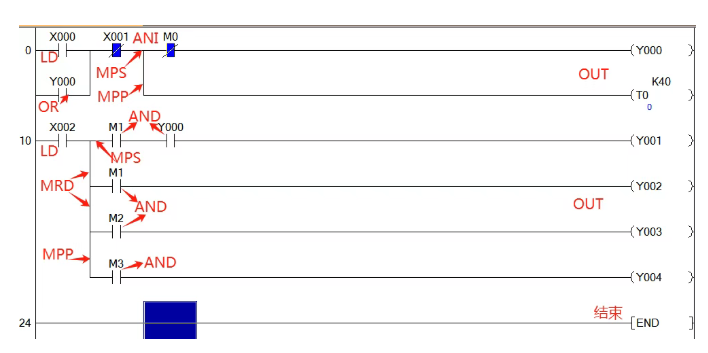

2、进栈指令MPS、读栈指令MRD、出栈指令MPP和程序结束指令END；MPS、MRD、MPP这是第一组堆栈指令。如下截图2使用的二种堆栈形式；在堆栈形式下MPS应与MPP成对出现使用。如在第一堆栈形式下，则采用MPS、MPP指令。若在MPS、MPP指令中间还有支路出现，则增加MRD指令，如图的第二组堆栈所示。应知道MPS、MPP成对出现的次数应少于11次，而MRD的指令则可重复使用，但不得超过24次。要知道这一组指令，同样并无梯形图与数据的显示。可以这样认为；MPS是堆栈的起始点，它起到承上启下的联接点作用，而支路的MRD、MPP则与之依次联接而已。而END指令则是结束指令，它在每一程序的结束的末端出现。
