三菱PLCFX3u系列简单开发流程学习梯形图程序
发布时间：2026-05-06来源： 点击：10
1、控制要求：启动顺序M1延时5秒－M2延时5秒－M3；停止顺序M3延时5秒－M2延时5秒－M1；任意电机过载或按急停时全部电机立即停止；运行状态指示灯：运行（绿灯）、停止（黄灯）、故障（红灯）；
3、程序结构：初始化程序（开机自检、清除报警、状态提示）；主控程序（启动/停止逻辑）；输出与状态反馈程序；再编写梯形图程序同时做每段注解；写好后要模拟调试及下载验证动作等要求。

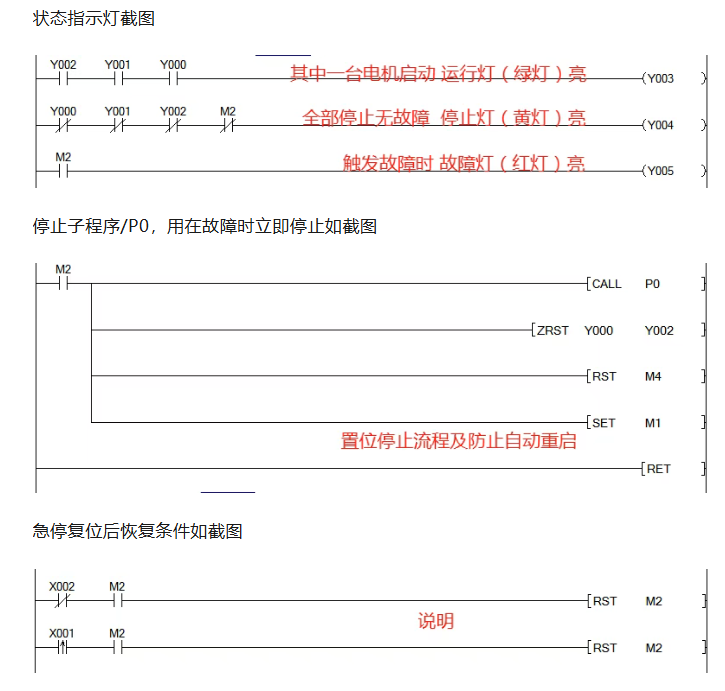

说明上图：急停按钮恢复后，需要手动解除停止旋钮状态，但必须先确认所有热继电器复位，可用手动复位按钮X1，清除故障标志。

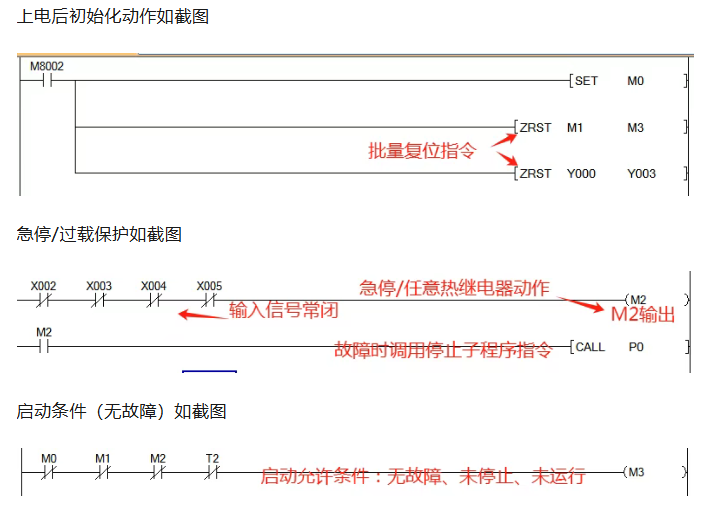

1 初始化 M8002上电脉冲置位/复位初始标示清除所有输出
2 故障检测 急停X2常闭，热继电器X3至X5常闭，任意触发置M2 故障标志
3 启动允许 M0启动、无故障！M2、未停止！M1、未全运行！M4

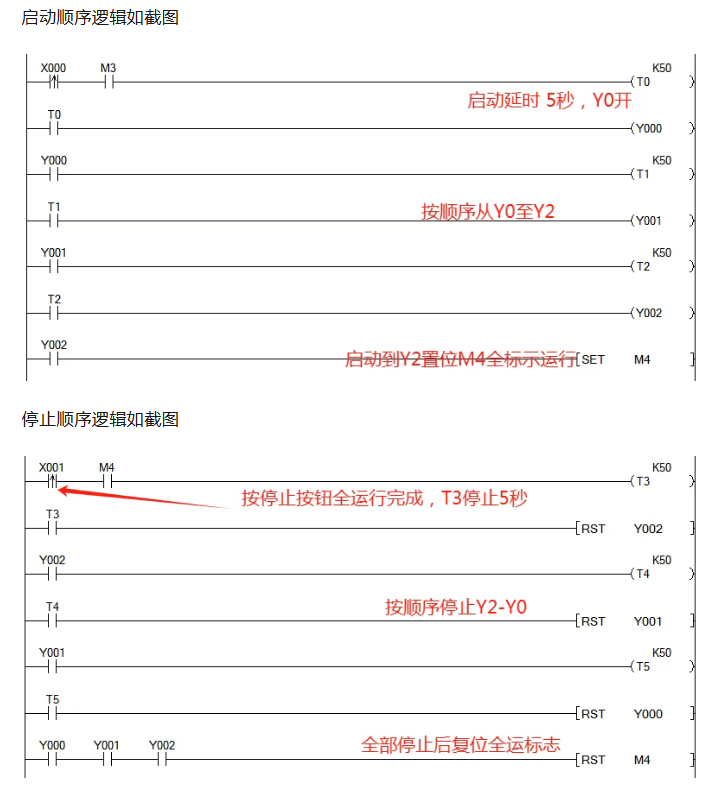

4 顺序启动 按X0→T0延时5s→Y0→T1延时5s→Y1→T2延时 5s→Y2→置位M4
5 顺序停止 按X1且M4=1→T3延时5s→停Y2→T4延时5s→停 Y1→T5延时5s→停Y0→复位M4
6 故障停止 故障时调用子程序P0，立即切断所有输出，并置位停 止标志M1
7 状态输出 Y3运行绿灯、Y4停止黄灯、Y5故障红灯
1、使用M8002实现上电初始化，M8000作为常ON辅助继电器（本例未用但建议添加）；
2、急停和热继电器采用常闭触点串联（外部接线为常闭，程序中用常开/常闭需对应，此处程序已做常闭逻辑处理）；
3、子程序调用（CALL P0）使故障处理集中，主程序更清晰；
4、时序控制采用定时器T0~T5，K50代表5秒（K50×100ms=5s）；
5、互锁：启动和停止流程通过M1、M4互锁，避免同时运行；
1、离线仿真用GX Works2检查梯形图语法；
2、模拟输入X0（启动），观察Y0→Y2按时间先后输出；
3、模拟输入X1（停止），观察Y2→Y0逆向延时停止；
4、模拟触发X2（急停）或X3（FR1），确认所有输出立即切断且故障灯亮；
5、解除故障后按X1（停止）复位故障标志，然后可重新启动。
