PLC编程不传之秘,三菱PLC程序转换成欧姆龙PLC的程序

发布时间:2022-03-18
来源:PLC编程
点击:4231

三菱FX系列PLC程序转换成欧姆龙CP1E系列PLC程序方法



    一、三菱PLC处理步骤

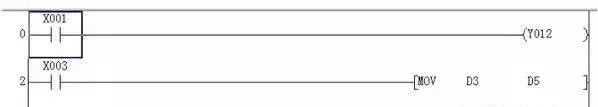

    1、打开三菱PLC原程序

三菱PLC程序转换成欧姆龙PLC的程序

    2、对梯形图程序切换到列表

三菱PLC程序转换成欧姆龙PLC的程序



    3、显示列表进行全部COPY(Ctrl+C)

三菱PLC程序转换成欧姆龙PLC的程序



    二、欧姆龙PLC处理步骤

    1、新建欧姆龙PLC程序

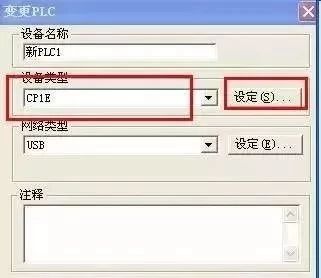

    选择对应的型号CP1E,打开右边-设定;

三菱PLC程序转换成欧姆龙PLC的程序

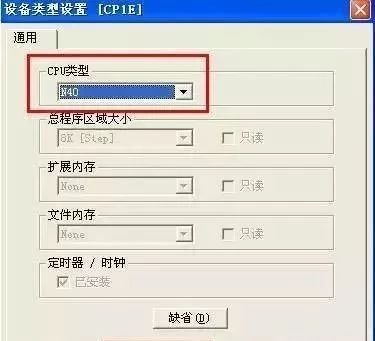

    选择CPU类型即点数;然后确定-确定。

三菱PLC程序转换成欧姆龙PLC的程序



    2、Copy程序到欧姆龙PLC程序中

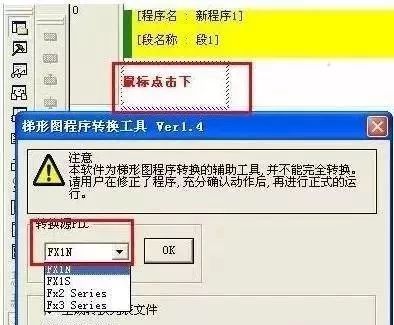

    先把光标移到程序段,然后粘贴(Ctrl+V),弹出如下窗口,选择被转换的PLC型号

三菱PLC程序转换成欧姆龙PLC的程序



    3、保存路径

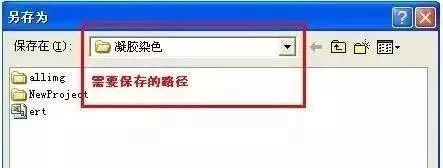

    点击选择,打开如下窗口,选择保存的路径,文件名称,点击保存;然后回上个菜单点击“OK”,完成转换。

三菱PLC程序转换成欧姆龙PLC的程序

    注意:有些指令转换后会有所不同,直接在欧姆龙PLC程序中修改
