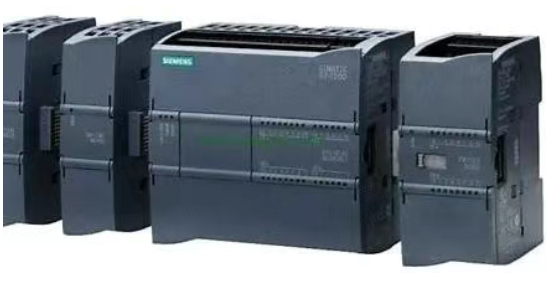

S7-1200PLC是西门子推出的紧凑型控制器，支持多种通信协议和接口，适用于工业自动化场景中的设备互联。
一、支持的通信协议与接口
1.集成接口
PROFINET（默认支持）
支持实时通信（RT）和等时同步模式（IRT），用于连接HMI、驱动器、远程I/O等设备。
最大节点数：最多16个连接（客户端/服务器）。
支持开放式通信（OUC），通过TSEND_C/TRCV_C功能块实现TCP/UDP通信。
2.扩展通信模块
RS485/RS232模块（CM1241）
支持ModbusRTU（主站/从站）、USS协议（西门子变频器通信）。
PROFIBUSDP模块（CM12435）
支持PROFIBUSDP从站通信。

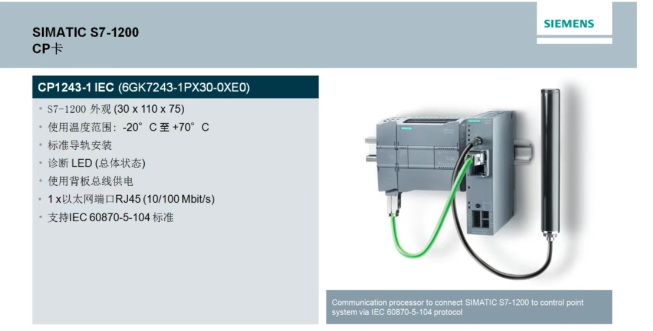

以太网模块（CP12431）
支持MQTT、HTTPS、TCP/IP等协议，适用于云通信或远程监控。
3.通信板（CB1241）
提供额外的RS485接口，用于扩展ModbusRTU或USS通信。
二、通信配置步骤（以TIAPortal为例）
1.硬件组态
在项目中添加S71200PLC和通信模块（如CM1241）。
配置通信接口参数（如波特率、奇偶校验、站地址等）。
2.协议配置
PROFINET
分配设备名称，设置IP地址（如192.168.0.1）。
ModbusRTU
使用`MODBUS_COMM_LOAD`初始化通信模块。
调用`MB_MASTER`或`MB_SLAVE`功能块实现主/从站通信。
TCP/UDP
使用`TSEND_C`（连接式发送）和`TRCV_C`（连接式接收）功能块。
三、典型应用场景
1.与HMI通信
通过PROFINET或以太网连接西门子触摸屏（如KTP700），使用HMI变量直接映射PLC数据块。

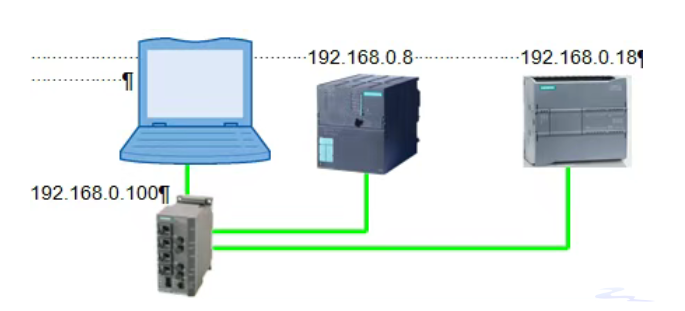

2.PLC间通信
S7通信：与S71500或S71200通过PUT/GET指令交换数据。
TCP通信：跨网段设备间传输数据（需配置TSEND/TRCV）。
3.变频器控制
使用USS协议通过RS485控制西门子G120变频器，设置频率或读取状态。
4.云平台连接
通过CP12431模块将数据上传至MindSphere或阿里云（需配置MQTT/HTTPS）。
四、常见问题与排查
1.通信中断
检查物理连接（网线、终端电阻）。
确认IP地址/子网掩码配置一致。
使用TIAPortal的在线诊断功能查看模块状态。
2.ModbusRTU数据错误
确认波特率、数据位、停止位与从站匹配。
检查寄存器地址偏移（如Modbus地址40001对应PLC地址0）。
3.PROFINET设备未连接
在硬件组态中分配设备名称，并使用"AssignDeviceName"工具更新。
