Y—(星三角)减压启动控制电路图新旧图纸对比

发布时间:2021-11-10
来源:电工基础
点击:2010

电动机Y—△减压启动的控制电路图



当负载对电动机启动力矩无严格要求,需又需要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕阻接成三角形时,才可以采用星三角启动方法。



该方法:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过时间继电器实现);星三角启动属降压启动,以牺牲功率为代价换取降低启动电流来实现,所以不能一概而论。



以电机功率的大小来确定是否需采用星三角启动,还需要看使用了什么样的负载。



一般在启动时负载轻、运行时负载重的情况下,可以考虑使采用星三角启动,通常鼠笼型电机的启动电流是运行电流的5-7倍,而电网对电压要求一般为正负10%,为了使电机启动电流不对电网电压形成过大的冲击,可以采用星三角启动。



一般要求在鼠笼型电机的功率超过变压器额定功率的10%时,就需要采用星三角启动,该方法适用于容量7.5KW以上的三相异步电动机。

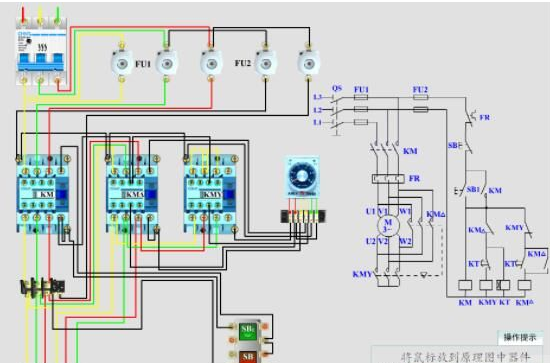

老图纸:



Y—(星三角)减压启动控制电路图新旧图纸对比

上图为老式星三角图纸,供大家参考。

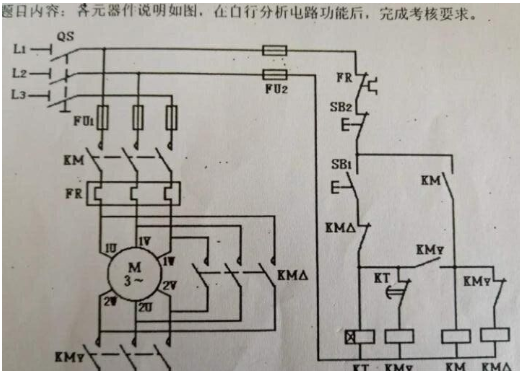

新图纸:

Y—(星三角)减压启动控制电路图新旧图纸对比
