三菱PLC的高频输入 / 高速计数怎么搞？

技术要点解析｜三菱FX系列怎么支持高速计数？

支持的PLC系列：

• • FX1N、FX2N、FX3U、FX5U（FX3U、FX5U支持的功能更强）

支持的输入点：

• • 专用高速输入端，比如 FX3U 的X0~X5
• • 这些点可以直接接高速脉冲信号，比如1kHz以上甚至10kHz

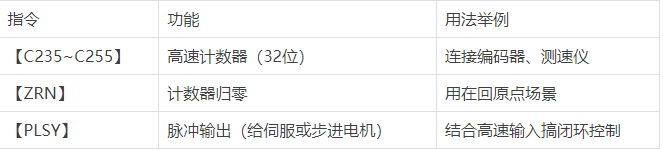

高速计数器指令：

高速输入模式选择：
GX Works2 → PLC参数 → I/O参数 → 设置输入点模式（高速计数/普通开关）

编程逻辑拆解｜FX3U怎么搞高速计数？

举个最常用的例子：单向高速计数

比如接了一个接近开关，它每转一圈输出50个脉冲，想实时计数。

梯形图步骤模拟：

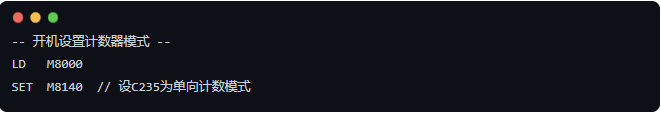

1. 1. 设定高速计数器工作模式

PLC上电就要初始化（设模式寄存器【M8000】常开）

1. 2. 高速计数脉冲输入

直接接入X0端子，PLC内部就自动给C235累加了。

1. 3. 监控计数值

触摸屏直接读D100，就能看到当前脉冲数。

重要技巧：

• • 不要用普通输入点接高速脉冲，它响应不过来；
• • 高速计数器不需要用LD X0那种扫描逻辑，它自己硬件级别捕捉；
• • 归零计数器要小心，避免误触，比如设专门的复位按钮。

故障排查指南｜常见高速计数问题怎么搞？

 现象1：脉冲漏数、丢数

检查：

• • 输入点是不是高速点（X0~X5），别接到普通点上；
• • 接线屏蔽是否良好，脉冲信号太弱可能被干扰；
• • 电源地线是否共地，避免浮地导致信号识别失败。

现象2：计数器值乱跳、计不准

检查：

• • 编码器输出信号是不是标准脉冲，AB相有没有稳定；
• • PLC参数里面高速输入滤波设定得当（有的项目需要加滤波0.1ms-0.5ms）

工程应用实例｜实际项目怎么玩高速计数？

场景：客户要求包装生产线，每打完100个小盒子，PLC自动推一大箱。

怎么搞？

解决方案：

• • 小盒通过光电开关检测，每个盒子触发一个脉冲；
• • 脉冲接X0（高速输入端）；
• • 用C235高速计数器累计，满100次推箱动作。

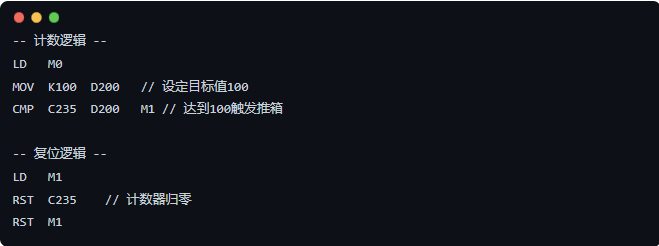

逻辑示范：

推箱机构动作可以通过Y0输出，直接驱动气缸。

延伸玩法｜高速计数还能干啥？

• • 双向计数：A/B相编码器接入，正转加，反转减；
• • 定长裁切：卷材印刷，跑到设定长度精准切刀；
• • 速度检测：通过计数器变化速率推算设备运行速度；
• • 定位控制：配合PLSY指令，实现伺服电机精准定点。

高级点，还可以配合中断程序搞“精准触发”，比如“到了某个位置立刻执行动作”，一秒都不耽误！
