一、控制要求
某区域有5个火焰探头，执行N选2表决，每个探头有旁通功能，旁通的探头能够看到报警状态但不参与表决。当旁通只剩一个探头时，执行1选1关断逻辑。画面上一个逻辑表决指示灯表示关断触发。用触摸屏模式实现功能验证。
二、控制方案设计

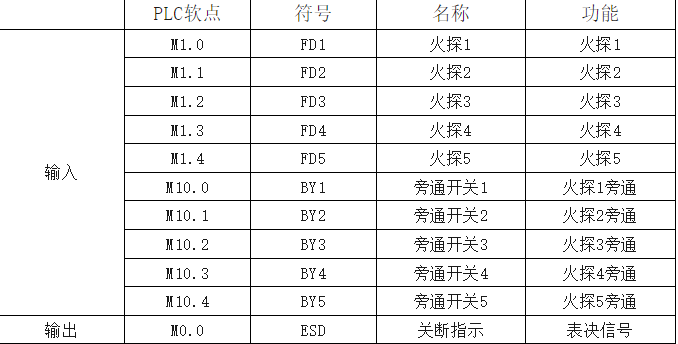

1、IO点分配
IO点、元件名称等描述
2、控制程序
2.1触摸屏程序

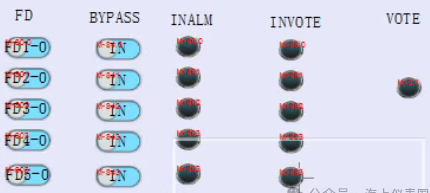

为了清楚表示各个点的状态，画面中布置五个开关模拟五个火探报警信号；五个显示灯，表示五个火探状态；五个开关表示旁通开关；五个显示灯，表示五个火探报警有效信号；1个关断指示灯表示表决输出。（使用批量复制功能）
实际根据需要，画面可简化

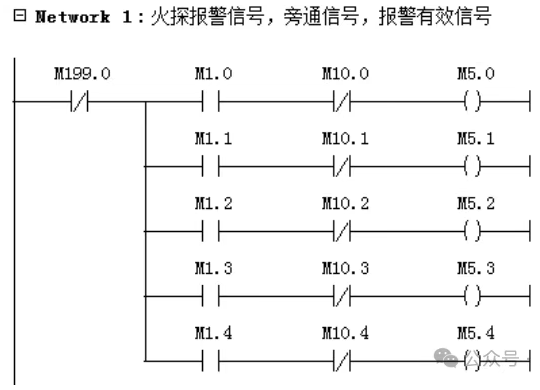

2.2 PLC程序
探头状态1为报警，旁通开关1为旁通
3、控制程序逻辑介绍

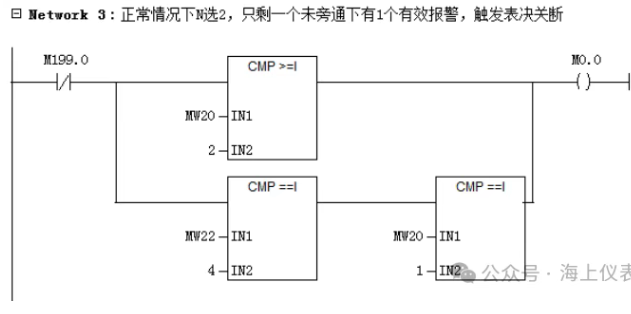

3.1如果有效报警探头大于等于2个，按照N选2输出表决逻辑。
3.2旁通信号数量为4，说明只剩一个探头未旁通，此时如果有效报警信号有1个，就满足触发表决的要求。
三、主要知识点回顾

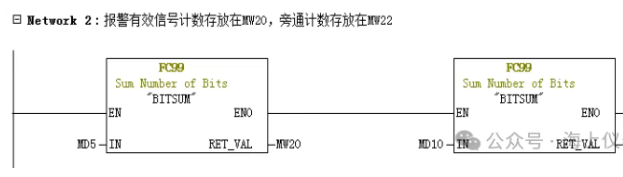

1、BITSUM应用的数据区域，需要MD格式，所以在程序编写时，要保证该区域内只有探头的信号，不能和其他信号交叉。
2、统计统计报警和旁通个数，进行比较，实现1选1逻辑的实现；
