零基础新手如何快速入门三菱 PLC ？

认识PLC

说到PLC，很多人觉得很神秘。其实PLC就是一台小型的工业计算机，可以理解为工厂里的＂大脑＂。它最基本的功能就是接收信号（输入）、处理信号、发出控制指令（输出）。

打个简单的比方：家里的智能灯控制系统。当你走进房间（输入信号），感应器检测到人，系统判断后（程序处理），自动打开灯（输出信号）。PLC的工作原理和这个类似，只是应用在工业场合。

硬件选择

入门推荐使用FX2N系列，原因如下：

• 价格实惠，二手也很好找
• 编程软件GX Developer免费易用
• 资料丰富，网上案例很多
• 稳定可靠，抗干扰能力强

最小配置清单：

1. FX2N-32MR主机（16入16出足够学习）
2. 编程电缆（USB或RS232）
3. 24V电源一个
4. 几个按钮和指示灯（测试用）

软件环境

1. 安装GX Developer（注意：Win10系统建议用兼容模式）
2. 驱动程序安装（USB电缆需要）

第一个程序：按钮控制灯

先从最简单的开始：按下按钮，灯亮；松开按钮，灯灭。

梯形图如下：

复制

• X0：输入端子，接按钮
• Y0：输出端子，接指示灯

这就像是一个电路：按钮接通，电流就能流过，灯就亮了。

实用小技巧

1. 接线要点

• 输入接线：一端接24V，一端接X0
• 输出接线：Y0公共端接24V，Y0端子接灯的一端，灯另一端接0V
• 所有接线必须断电操作

2. 调试技巧

• 上电前double check接线
• 先测试输入信号（用软件监视X0状态）
• 再测试输出控制（强制输出Y0）
• 最后整体测试

3. 常见问题

• 程序下载失败：检查通讯口设置
• 输入不动作：查看24V电源是否接好
• 输出不动作：检查公共端是否接对

进阶学习路线

掌握了基础后，建议按这个顺序学习：

1. 自锁电路（最常用）

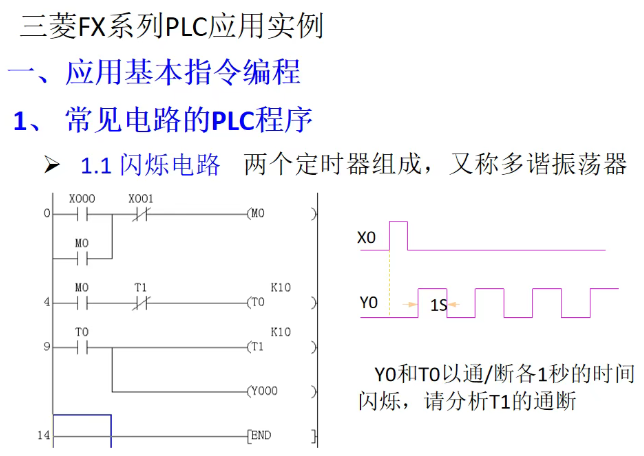

2. 定时器（T）使用
3. 计数器（C）应用
4. 数据寄存器（D）操作
5. 基本指令集（SET、RST等）

实操练习建议

准备一个简单的实验箱，包含：

• 2-3个按钮（输入）
• 3-4个指示灯（输出）
• 1个电位器（模拟量学习用）

从简单的控制逻辑开始，循序渐进地加深难度。记录遇到的问题和解决方法，形成自己的学习笔记。

安全提醒：

1. 务必使用带保护的电源
2. 输出端加保险丝保护
3. 远离水源和高温环境
4. 接线必须断电操作
